工业液压轴向柱塞泵结构三维设计

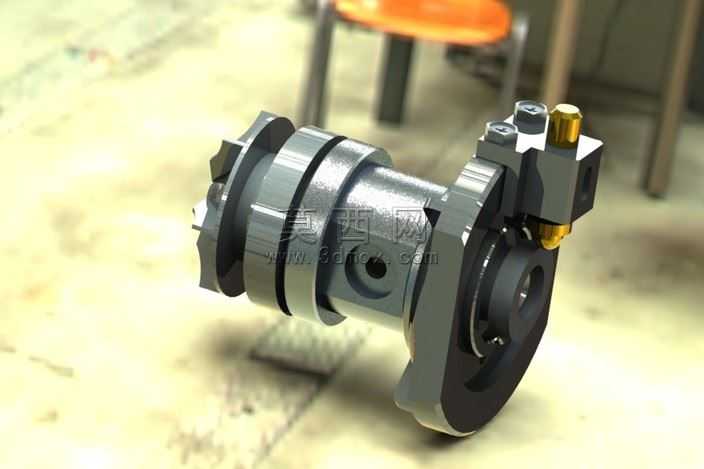

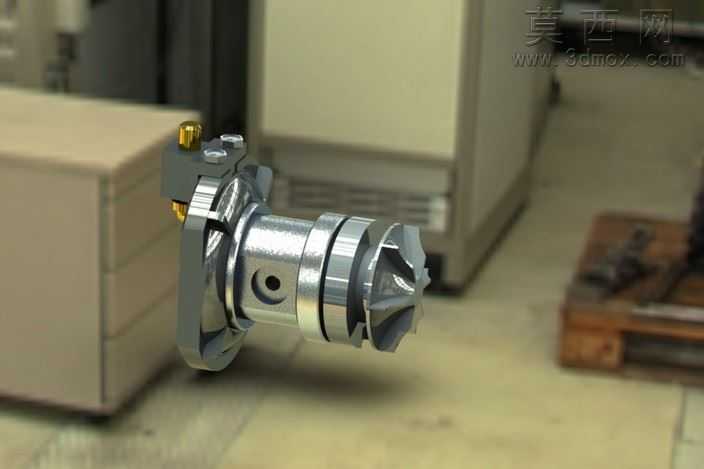

本作品为工业液压系统核心动力元件轴向柱塞泵的三维数字化设计成果，建模阶段采用参数化特征构建逻辑，先以旋转凸台命令生成泵体核心缸体的基准轮廓，通过拉伸切除加工出柱塞安装的阶梯孔腔，逐一匹配柱塞滑靴组件的配合公差，保证每一处圆柱配合面的同轴度误差控制在建模精度阈值内。针对泵体侧面的控制阀组模块，采用多实体建模方式拆分出阀块本体、调节螺栓、密封端盖、油口接头等独立零件，通过配合约束完成总装，还原了变量调节机构的运动行程逻辑。渲染阶段为不同功能部件匹配差异化材质：缸体主体采用高硬度铸钢材质，调整金属粗糙度参数模拟铸造后精加工的哑光金属质感，表面做细微的切削纹理处理还原真实加工痕迹；柱塞与配流盘部件采用轴承钢材质，调高镜面反射参数呈现淬硬处理后的高光金属表面；调节端的黄铜堵头采用黄铜材质，调整漫反射色彩呈现暖金色金属质感，密封件采用丁腈橡胶材质，调低光泽度模拟橡胶的哑光弹性特质。结构设计上还原了轴向柱塞泵的核心工作逻辑：缸体内部沿圆周均布的柱塞腔可随主轴转动完成吸油、压油的容积变化，侧面的变量控制阀组可通过调节螺栓改变斜盘倾角，实现输出流量的无级调节，进出油口的法兰连接结构、安装定位的止口结构均按照行业通用安装尺寸做了等比例还原，所有密封槽、定位销孔的细节都做了完整建模，未做结构简化。设计过程中优先保证结构的工程实用性，所有配合间隙、零件壁厚都参考实际液压元件的设计规范设置，既可以作为液压系统原理演示的可视化载体，也可用于产品结构验证、装配工艺模拟、安装干涉检查等工程场景，整体模型布线规整，特征树逻辑清晰，各零件可单独导出用于工程图生成、有限元分析等后续工作。
