DIY桌面小型数控雕刻机结构设计

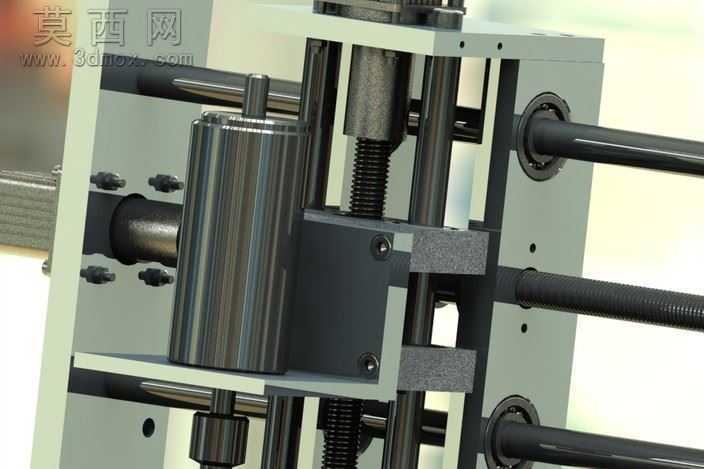

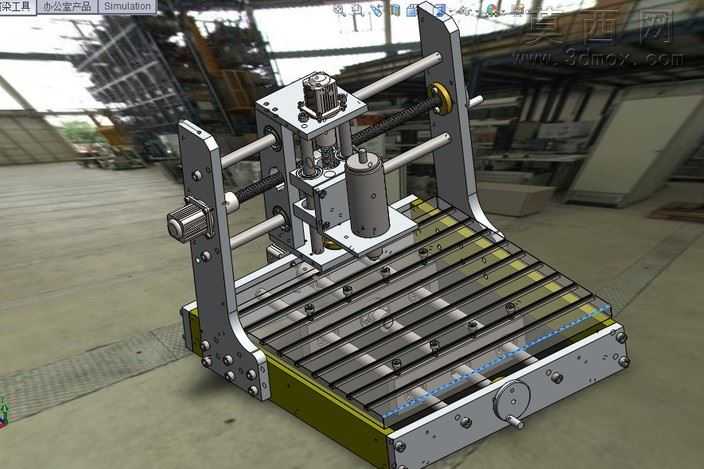

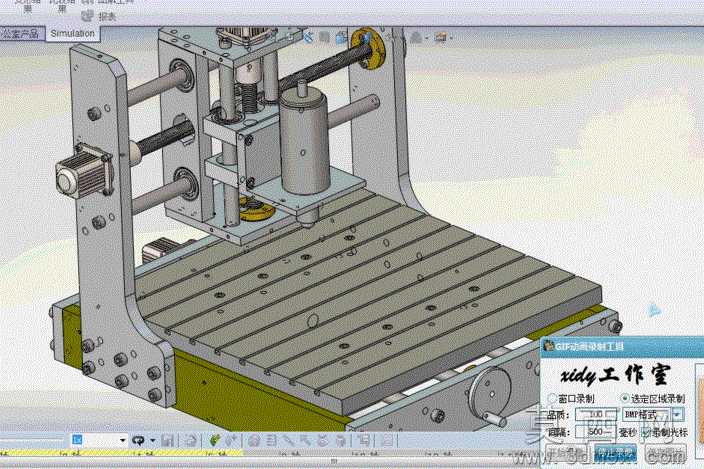

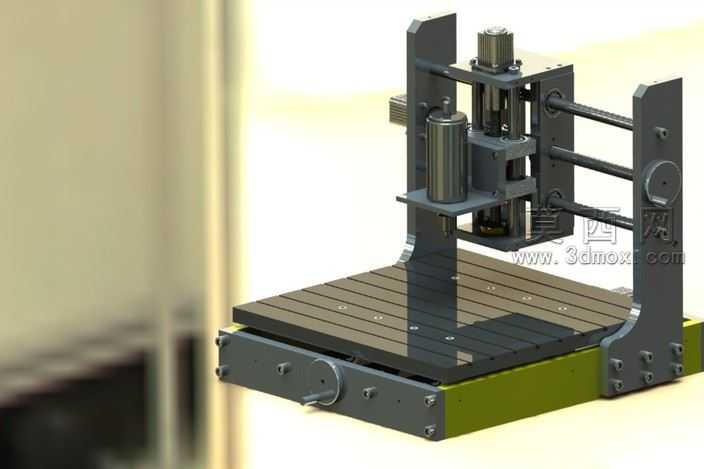

本作品为DIY桌面型数控雕刻机的三维结构设计，整体采用立式框架布局，通过三维建模软件完成全参数化的零件建模与整机装配，完整还原了小型雕刻机的核心机械结构。建模过程中对每一个零件都进行了精准的尺寸约束，从基础的安装板、支撑立柱到传动类的丝杠、光轴导轨，再到核心加工部件的电主轴、锁紧螺母、固定压块，都严格按照实际加工装配的公差要求进行建模，确保各部件之间不存在干涉问题，装配关系完全符合机械设计规范。材质渲染阶段，针对不同零件的实际材质属性进行了材质参数调整：机身安装板采用哑光灰铸铁材质，还原金属机架的厚重质感与磨砂表面特征；传动丝杠、光轴导轨采用抛光钢材材质，体现金属加工面的高光反射特性与精密加工的顺滑质感；主轴套筒采用亮面镀铬金属材质，突出核心加工部件的金属光泽与精密装配效果；锁紧压块、固定螺栓采用发黑处理的钢材材质，区分不同功能零件的表面处理工艺差异，让整机渲染效果更贴近真实设备的视觉表现。结构设计上，该雕刻机采用经典的光轴导轨配合滚珠丝杠的传动方案，Z轴方向设置双光轴导向结构，搭配垂直布置的传动丝杠，保障主轴上下进给的运动精度与稳定性，主轴通过专用抱箍固定在滑动安装座上，可根据加工需求灵活调整伸出长度；横向与纵向进给轴同样采用光轴导向搭配丝杠传动的结构，各轴的轴承座都设计了精准的安装定位面，保障传动部件的同轴度要求。设计思路围绕小型DIY设备的易加工、易装配特性展开，所有安装板都采用平板式结构，降低DIY加工的难度，各连接部位都采用标准螺栓紧固件，无需特殊定制连接件即可完成整机装配，同时预留了电机安装位、主轴走线空间，兼顾了结构实用性与DIY制作的可实现性，完整呈现了小型数控雕刻机从零件设计到整机装配的全流程机械结构方案。
