电脑机箱板注塑模具三维结构设计

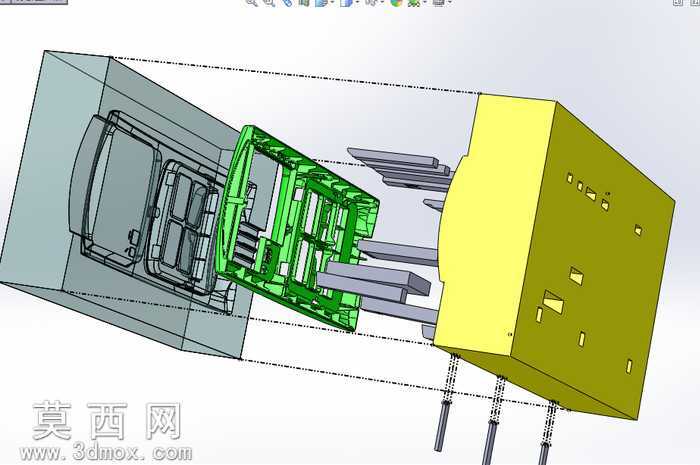

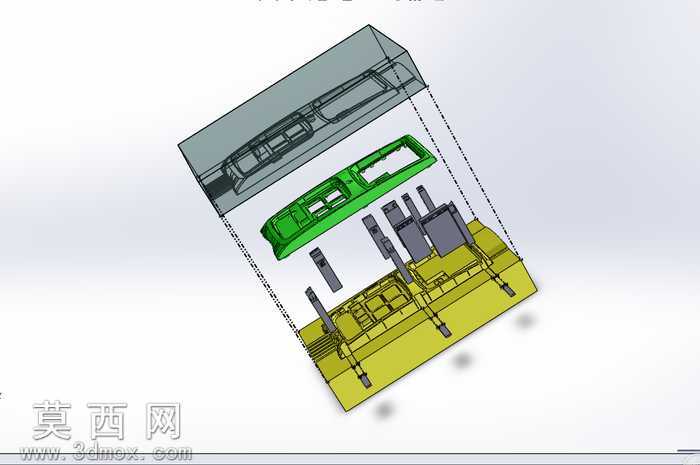

本作品为电脑机箱板注塑模具的三维建模设计，采用三维参数化建模软件完成全结构搭建，完整还原注塑模具的开合模状态与内部成型逻辑。建模过程中首先针对电脑机箱板的薄壁、多卡扣、多加强筋的产品特征进行分型面设计，精准拆分动模、定模区域，确保开模时产品可顺利留于动模侧，避免脱模变形。模型中清晰呈现了模具的核心结构：定模侧的型腔部分采用半透明材质渲染，直观展示内部与机箱板外轮廓匹配的成型曲面，曲面精度严格贴合产品外观要求，避免注塑后出现表面瑕疵；动模侧的型芯部分以绿色材质区分，完整还原机箱板内部的加强筋排布、卡扣安装位、定位柱等精细结构，所有筋位厚度遵循注塑成型的壁厚均匀原则，防止出现缩痕、填充不足等成型缺陷。模型中还完整构建了斜顶与滑块抽芯机构，针对机箱板侧面的倒扣结构，采用斜向顶出的抽芯设计，在开模顶出过程中同步完成侧向倒扣的脱离，避免强制脱模造成的产品损坏；导向部件采用金属质感材质渲染，清晰展示导柱、导套的配合位置，确保合模时动定模的精准对位，减少合模错位造成的产品飞边。顶出系统部分还原了顶杆的排布位置，顶杆点位均匀分布在产品的受力加强区域，避免顶出时产品受力不均产生顶白、变形问题。整体建模采用分层装配逻辑，将模架、型腔型芯、抽芯机构、顶出机构、冷却系统分别独立装配，可清晰展示各部件的装配关系与运动逻辑，渲染阶段通过不同材质区分各功能部件，半透明的模架外壳可直观观察内部的成型零件布局，金属质感的结构件还原模具零件的真实加工质感，整体设计充分考虑注塑成型的工艺可行性，从产品分型、抽芯结构到顶出、导向设计均符合注塑模具的设计规范，可直观呈现电脑机箱板注塑模具的完整工作原理与结构细节。
