简易结构叶轮喷射装置三维设计

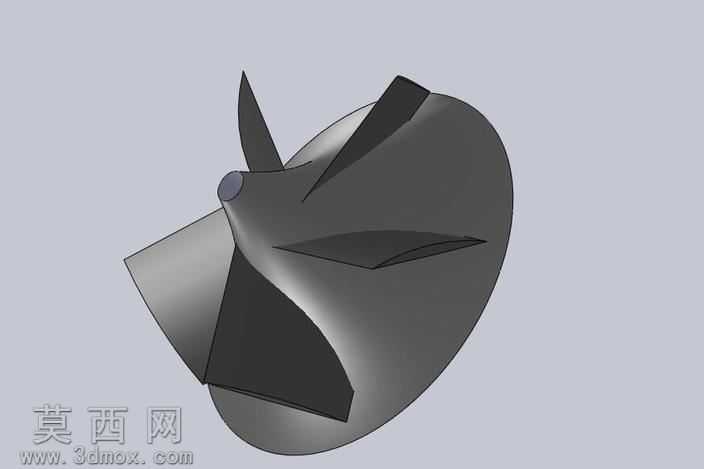

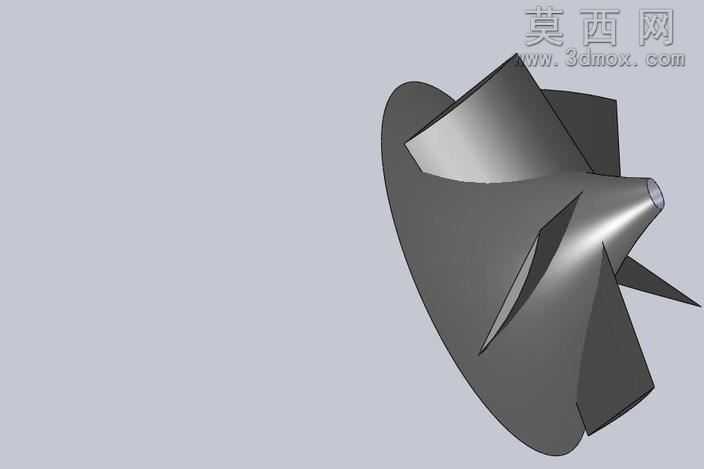

该作品为一款简易结构的叶轮喷射装置三维建模成果，整体建模过程围绕流体动力部件的功能逻辑展开，在三维软件环境中首先完成核心轮毂的基准定位，以旋转凸台特征生成锥形轮毂基体，精准控制轮毂的锥度比例与端面安装位尺寸，保证后续叶片装配的同轴度要求。叶片部分采用曲面建模思路，先绘制叶片翼型截面草图，通过投影曲线、放样曲面生成单片叶片的流线型曲面，曲面曲率经过反复调整，兼顾流体通过时的导流效率与结构强度，完成单片叶片建模后通过圆周阵列特征，按照均匀分布角度生成全部叶片，阵列过程严格校验每片叶片的安装角度与间距，避免出现干涉问题。建模完成后对整体结构进行实体合并，对叶片与轮毂的衔接位置做圆角过渡处理，消除应力集中的尖锐棱角，同时优化曲面的顺滑度，减少流体流动时的阻力损耗。材质渲染阶段为模型赋予哑光金属材质，模拟常用的不锈钢或铝合金部件质感，调整环境光与反射参数，清晰呈现叶片的曲面弧度与整体结构的立体感，方便直观查看部件的形态细节。设计过程中以简化结构、满足基础喷射功能为核心思路，省略了复杂的附加结构，保留叶轮喷射装置最核心的动力传导与流体推送结构，整体模型结构简洁规整，特征参数清晰，可作为流体机械入门学习的参考案例，也可用于同类简易喷射装置的结构验证与原理演示，能够直观展示叶轮类部件在流体推送场景中的基础形态与结构逻辑，帮助理解叶轮旋转产生推力、实现流体喷射的工作原理。
