外科骨科手术用可调式通用夹具

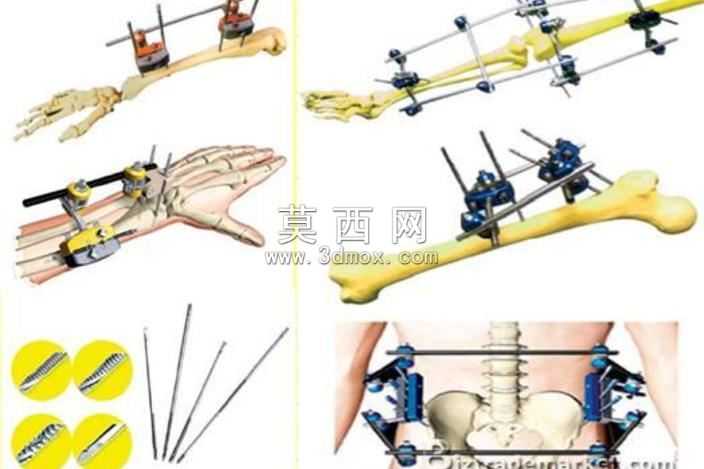

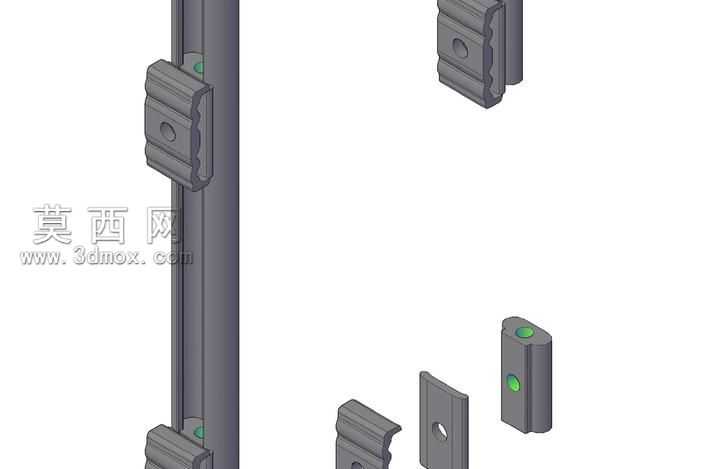

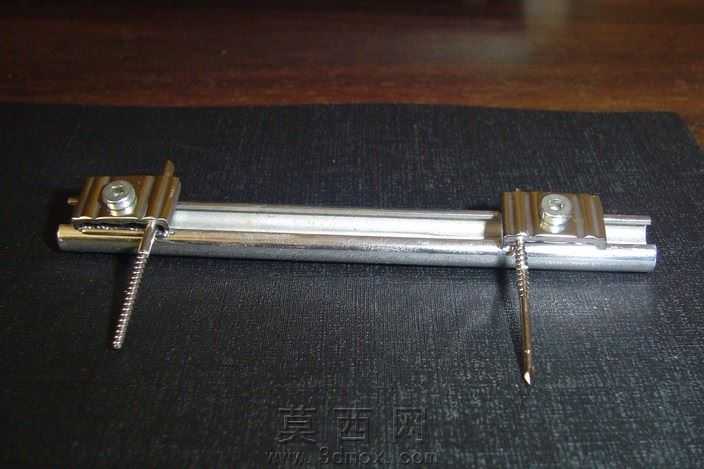

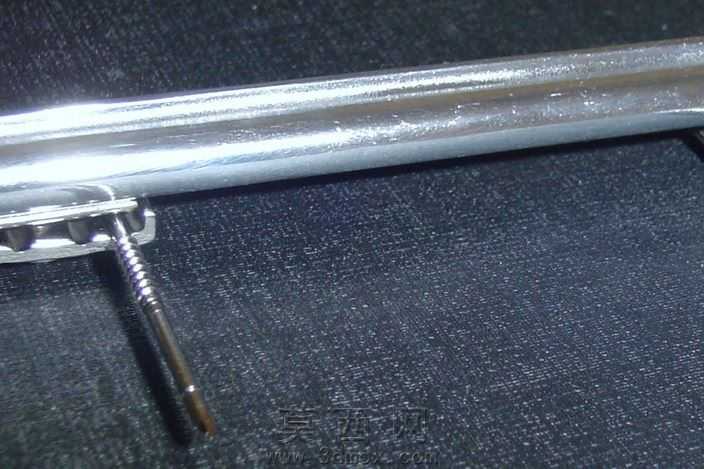

本模型为外科骨科手术场景使用的可调式通用夹具，建模过程严格遵循医用外科器械的实际结构比例，首先通过三维软件绘制主体承载杆的基础轮廓，采用双平行圆杆作为核心支撑结构，保证整体的结构强度与滑动调节的顺畅性。建模时对两端的锁紧固定模块进行了精细化结构还原，每个锁紧单元包含金属压片、内六角锁紧螺钉、穿骨固定针三个核心部件，压片采用折弯成型的金属片结构，与圆杆接触面做了贴合弧度处理，保证锁紧时不会出现滑移错位；内六角螺钉的螺纹细节、头部内六角凹槽都做了1:1还原，固定针的自攻螺纹尖端、针身刻度纹理都通过螺旋扫描命令完成建模，还原临床使用时的穿骨固定细节。材质渲染阶段，主体承载杆采用抛光医用不锈钢材质，调整金属粗糙度参数模拟临床使用后的轻微磨损质感，锁紧压片采用哑光不锈钢材质区分不同部件的加工工艺，固定针采用高抛光医用钢材质，突出其锋利的穿刺属性，背景采用深色哑光医用手术垫材质，突出器械本身的金属质感。结构设计上，两端锁紧模块可沿双平行杆自由滑动，适配不同间距的骨固定需求，锁紧螺钉旋紧时可通过压片将模块牢牢固定在杆身任意位置，固定针与压片为垂直装配结构，穿入骨骼后可通过调整模块位置实现骨间距的精准调整，完全匹配外科整形手术中对制动距离骨骼的调整需求。建模过程中对所有活动部件的装配间隙做了合理预留，可直接用于装配动画演示、3D打印原型制作，也可作为医用器械设计的参考原型，整体模型结构完整，细节丰富，无破面、无重叠面，所有特征均可参数化编辑，方便后续根据临床需求调整尺寸参数。
