啮合有限元练习用镂空异形结构件

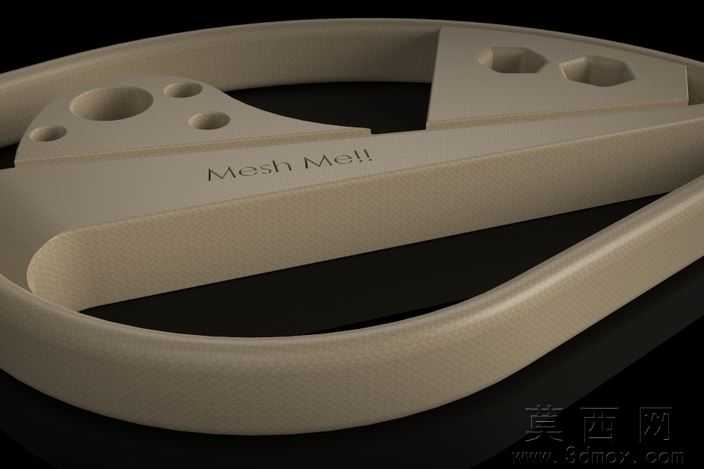

该作品是专为有限元啮合练习打造的异形镂空结构件，整体采用流线型闭合轮廓设计，建模阶段以参数化草图为基础，先勾勒出外侧顺滑的弧形边界与内侧的镂空区域轮廓，通过拉伸特征生成基础实体后，在构件表面精准排布多组不同直径的圆形通孔与异形沉孔，孔位布局兼顾结构力学特性与网格划分练习需求，构件表面预留的标识区域通过包覆特征实现文字蚀刻效果，还原了实物的细节质感。渲染环节采用哑光磨砂金属材质，调整材质的粗糙度与反射参数，模拟轻质合金的表面触感，打光采用侧方主光源搭配底部补光，突出构件的曲面弧度与孔洞的立体层次，背景选用纯黑色调最大化凸显结构本身的轮廓细节，阴影参数经过微调，让构件的投影自然柔和，增强整体的空间立体感。结构设计上特意设置了非均匀的壁厚变化，不同区域的厚度差能够为有限元分析提供多样化的应力分布场景，镂空区域的边界做了圆角过渡处理，避免网格划分时出现畸形单元，多组不同规格的孔洞可以练习不同尺寸下的网格加密操作，整体的闭合弧形结构也适合进行接触啮合、受力变形等多类型的仿真练习，能够帮助使用者快速掌握有限元前处理的网格划分技巧、边界条件设置方法以及后处理的结果分析逻辑，从建模到仿真全流程适配练习需求，每一处结构细节都围绕有限元练习的核心目标设计，既保证了模型的几何规范性，又提供了足够复杂的特征来覆盖常见的仿真操作场景。
