轻量化优化设计机器人夹持臂结构

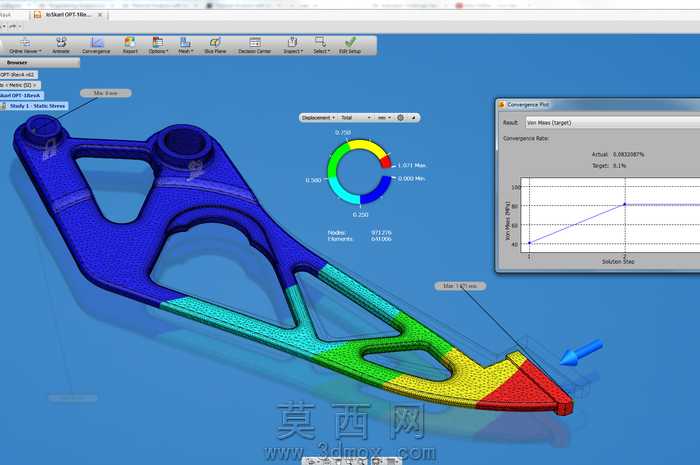

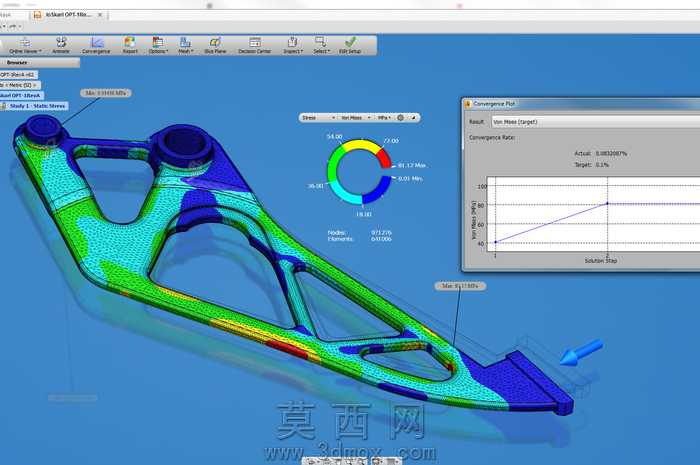

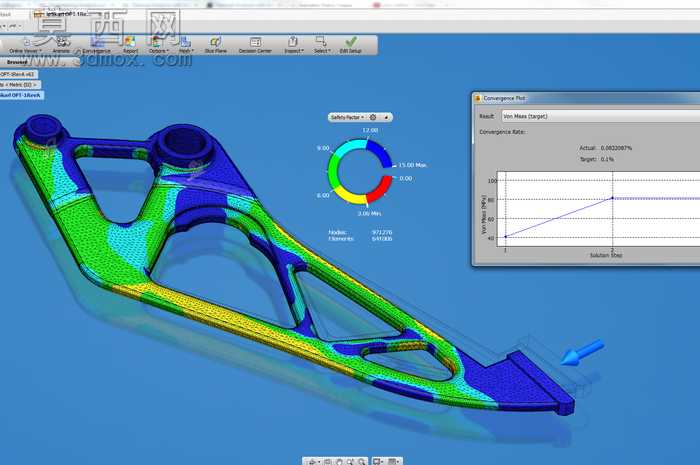

本作品为经过拓扑优化迭代设计的机器人夹持臂结构，整个建模与优化流程依托三维设计平台完成，首先构建初始的实体夹持臂基础模型，依据实际工况下的载荷约束条件，在仿真模块中划定设计区域与非设计区域，设置材料属性为Steel-ASTM A36，对应密度参数为7850公斤每立方米，以结构刚度最大化为目标、质量降低为约束开展拓扑优化计算。从仿真云图可以直观看到结构的应力分布规律，蓝色区域为低应力可去除材料部分，绿色、黄色区域为中等应力承载区域，红色区域为高应力需保留强化的核心承载区，设计过程中结合应力分布结果对初始模型进行镂空、减重槽开挖、轮廓修型处理，在保证核心安装位、夹持作业端结构强度的前提下，去除所有非必要的冗余材料，最终将结构质量从初始的39.3公斤降低至38.399公斤。优化完成后再次开展静力学仿真校验，验证得到结构的最大冯·米塞斯应力为81.12mpa，最大位移量仅为1.07e-03m，无Gr作用力下的相关力学参数为3.06，收敛速度达到0.083，在实现轻量化减重目标的同时，完全满足结构的安全使用要求。整个结构的过渡区域均做了圆滑倒角处理，避免应力集中问题，两端的安装孔位保留了足够的实体厚度保证连接强度，中间的镂空筋条布局完全顺着应力传递路径排布，既最大化降低了结构自重，也保证了整体的刚性与承载能力，可直接适配对应型号机器人的末端夹持作业场景，为同类型机械臂部件的轻量化设计提供了可参考的优化思路与仿真验证方案。
