双足行走机器人机械结构设计方案

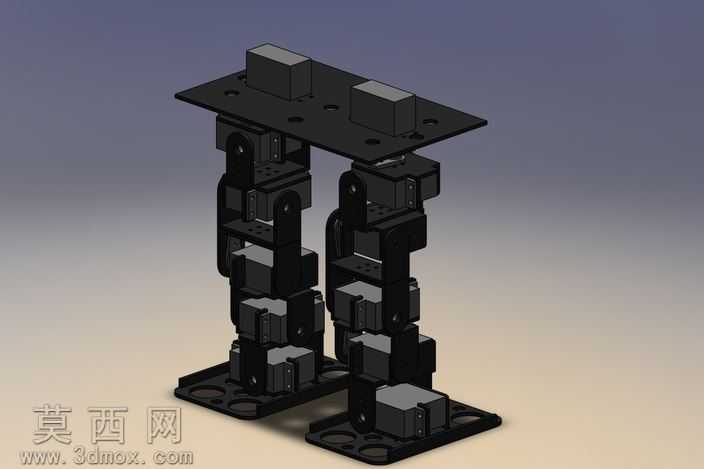

本作品为双足行走机器人的机械结构三维设计，整体采用对称式双腿布局，建模过程中对每一处连接结构、关节限位、安装位都做了精准的尺寸约束，确保后续实物装配的可行性。模型整体分为上下安装平台与双侧腿部结构，顶部平台预留了多组安装孔位，可用于搭载控制主板、传感器模块、电源等核心元器件，底部足端平台做了加宽处理与镂空减重设计，既保证行走过程中的支撑稳定性，又能有效降低整体结构重量，提升动态行走时的响应速度。腿部采用多关节串联式结构，每侧腿部设置多组转动关节，每个关节位置都预留了舵机安装槽与走线空间，关节连接件采用折弯式片状结构拼接，通过标准紧固件实现各部件的刚性连接，建模时对每一处连接孔位都做了同轴度约束，避免装配时出现干涉问题。材质渲染方面，整体结构件采用哑光黑色工程塑料质感，还原3D打印加工的实物视觉效果，背景采用渐变浅灰底色搭配柔和的环境光，通过多角度打光突出结构的层次感与关节处的细节特征，让整体结构的装配关系清晰可见。设计思路上以小型教学实验类双足机器人为定位，优先考虑结构的易加工性与装配便捷性，所有结构件均可通过3D打印工艺制作，无需复杂的机加工工序，关节处的模块化设计也方便后续调试时更换不同扭矩的舵机，调整步态参数时可灵活调整各关节的活动范围，整体结构在保证刚性的前提下尽可能做了镂空减重处理，降低舵机的负载压力，提升行走续航时间。建模过程中反复验证了各关节的活动行程，模拟行走过程中腿部的摆动姿态，确保双腿在交替迈步时不会出现结构碰撞，足端的平面设计也能保证站立时的平稳性，为后续的步态算法调试提供可靠的机械基础。
