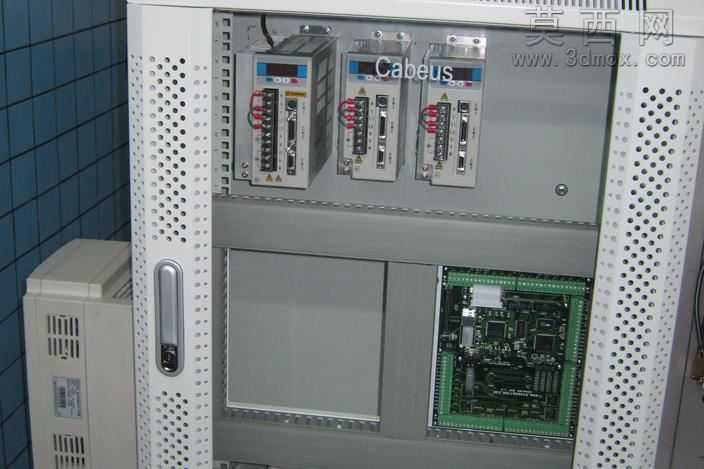

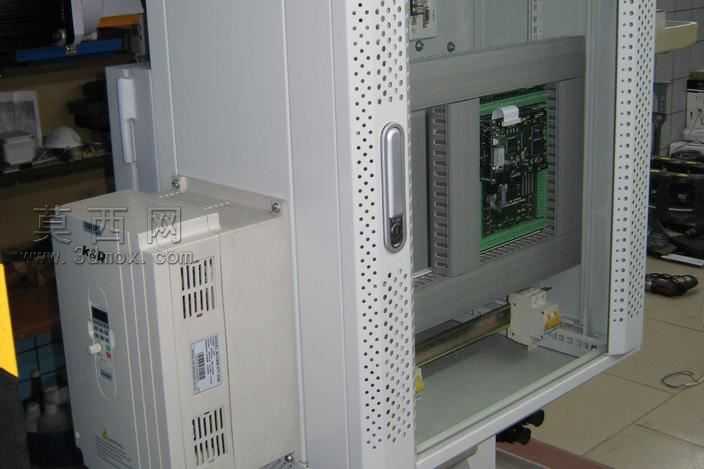

本作品为变更款676数控机床配套的电气控制柜三维设计成果,建模阶段严格遵循工业电控柜体的实际生产尺寸规范,完整还原了柜体内外的全部结构细节。建模过程中首先搭建了标准威图式柜体的基础框架,对柜体侧板的散热冲孔阵列做了精准的阵列排布还原,每一处冲孔的孔径、孔距都参照实物比例设置,保证柜体通风散热结构的还原度;柜体正面的内嵌式门锁、侧边的安装立柱导轨都按照实际装配关系做了约束定位,确保各部件的装配间隙符合工业生产的公差要求。在内部元器件建模部分,对三台Cabeus品牌伺服驱动器做了精细化还原,包括驱动器面板的数码显示区域、操作按键、接线端子排、状态指示灯都逐一建模,驱动器的安装卡扣、固定孔位与柜体安装梁的孔位完全对应,还原了实际安装时的定位逻辑;下方嵌入安装的运动控制主板,建模时还原了板载的芯片元件、电容电阻排、接线端子排、板卡固定压条等细节,主板与柜体安装槽的配合间隙做了合理设置,还原实际装配的嵌装结构。材质渲染阶段,为柜体外壳赋予了哑光浅灰金属喷塑材质,调整材质的粗糙度参数模拟真实电控柜的表面质感,伺服驱动器外壳采用浅灰塑料与金属散热片的组合材质,区分塑料面板与金属散热结构的质感差异,控制主板赋予绿色PCB基板材质,板载元件分别赋予黑色芯片材质、银色金属焊盘材质、深色电容材质,还原电路板的真实视觉效果。设计思路上围绕676数控机床的电控需求布局,将伺服驱动单元布置在柜体上部区域,缩短与机床伺服电机的接线距离,控制主板布置在柜体下部的屏蔽安装区域,减少动力线缆对控制信号的电磁干扰,柜体侧边预留的走线槽空间、元器件之间的散热间隙都做了合理规划,既保证柜内布局紧凑节省安装空间,又满足电气设备的散热、走线、抗干扰设计要求,整体模型可用于数控机床电控系统的布局验证、装配教学、外观展示等场景。
