五轴数控加工多孔回转类机械零件

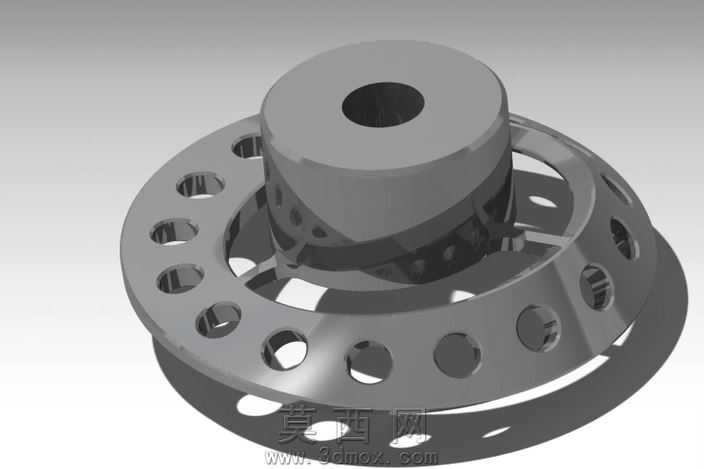

本作品为适配五轴数控加工工艺设计的多孔回转类机械零件，整体采用同轴回转体叠加的结构布局，核心由上部实心凸台与下部带法兰边的盘体两部分构成。建模阶段首先通过草图绘制确定零件的轴向基准与径向轮廓，上部凸台中心预留轴向贯通的安装定位孔，凸台与下部盘体采用圆角过渡衔接，避免应力集中的同时保证加工过程中刀具路径的平滑过渡。下部盘体为环形法兰结构，沿周向均匀排布多组不同孔径的贯通孔，孔位沿径向呈多层错落分布，部分孔位为斜向贯通结构，需要五轴机床联动才能完成加工，建模时通过阵列特征配合角度约束完成孔位的精准定位，所有孔的边缘均做了微小倒角处理，去除加工毛刺的同时提升零件装配时的适配性。材质设定上选用常用的45号结构钢，渲染时采用哑光金属质感，通过环境光遮蔽效果凸显孔系的空间错落关系，清晰展示内部孔道的连通结构。设计过程中充分考虑五轴加工的工艺特性，将零件的装夹基准设置在上部凸台的顶面与中心孔，一次装夹即可完成所有周向孔与斜孔的加工，避免多次装夹带来的定位误差，同时对孔与孔之间的壁厚做了强度校核，保证最小壁厚处满足结构刚性要求，不会在加工或使用过程中出现变形。整体结构兼顾了加工可行性与结构功能性，可作为五轴数控加工教学的典型案例，也可作为同类多孔回转零件设计的参考模板，建模过程中所有特征均保留参数化属性，可根据实际使用需求调整孔径、孔位分布、整体外径与高度尺寸，快速衍生出适配不同工况的变体零件。
