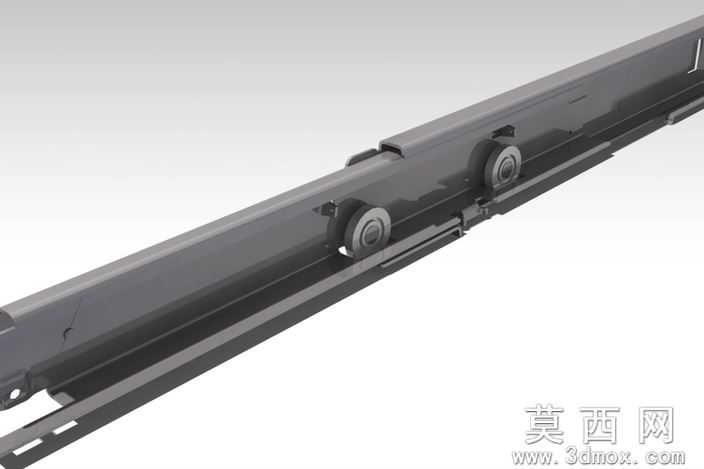

十轮承重金属内嵌滑动导轨结构设计

本作品为多轮承重式金属内嵌滑动导轨三维设计，建模阶段采用参数化特征建模方式，先通过草图绘制导轨的主体截面轮廓，基于拉伸特征生成内外轨的基础长条型材结构，再对型材边缘做圆角过渡处理，避免应力集中的同时提升装配顺滑度。建模过程中严格匹配多轮排布的装配公差，每一组滑轮的安装位都通过同轴心、重合等装配约束完成定位，确保十个滑轮均匀分布在内外轨的接触面上，将滑动过程中的受力均匀分散，避免单点受力过大导致的卡顿或结构变形。材质设计上，导轨主体采用冷轧钢材质参数，表面赋予哑光磨砂金属质感，还原工业五金件的真实表面处理效果，滑轮部分采用硬质工程塑料与金属轴承结合的材质搭配，外圈塑料赋予低摩擦系数的光滑材质属性，内部轴承赋予金属亮面材质，清晰区分不同部件的材质差异。结构设计上采用三节嵌套的内藏式结构，内轨完全收纳于中轨与外轨内部，闭合状态下无外露结构，适配家具、设备柜体的内嵌安装需求，十轮排布的设计相比常规双轮、四轮滑轨大幅提升承重性能，每一组滑轮都带有独立的转动自由度约束，可模拟真实滑动过程中滑轮随导轨位移同步转动的运动效果，滑动行程经过精准测算，完全拉出时内轨的限位结构可自动卡止，防止滑轨脱出，闭合时各段导轨无缝贴合，无明显晃动间隙。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方打亮导轨主体轮廓，辅助光源补全滑轮安装位的暗部细节，背景采用浅灰色渐变突出金属导轨的质感，通过环境光遮蔽效果强化各部件之间的装配层次，清晰展现滑轨的结构细节与装配关系。设计过程中充分考虑实际使用场景的需求，对导轨的壁厚、滑轮直径、轮间距都做了参数化可调设置，可根据不同承重需求快速调整尺寸参数，适配不同规格的柜体、抽拉结构安装使用，整体结构无冗余设计，所有特征都服务于承重、顺滑滑动、内嵌安装的核心功能。
