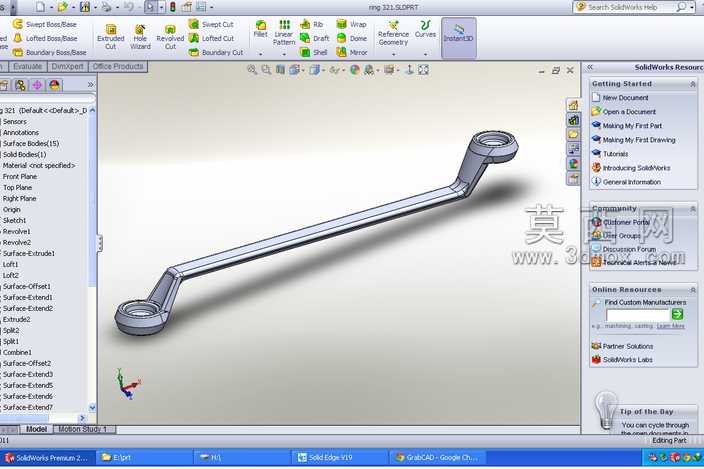

双头环形手动扳手SolidWorks三维设计

本作品为双头环形手动扳手的三维参数化模型，采用SolidWorks软件完成全流程建模设计，建模过程遵循机械五金工具的实际生产尺寸规范，整体结构还原度高。建模阶段首先绘制扳手两端环形套头的截面草图，通过拉伸凸台命令生成套头基础实体，针对环形内孔采用切除拉伸命令完成标准尺寸的内六角适配孔结构，保证孔位尺寸与对应规格螺栓的匹配精度。针对扳手长杆主体部分，采用扫描特征完成杆身的弯折造型设计，先绘制杆身的中心引导线，引导线根据人体工学握持需求设置合理的弯折角度，两端与套头衔接处做平滑过渡处理，避免应力集中问题，再绘制杆身的截面轮廓，沿引导线扫描生成杆身实体，之后对杆身与两端套头的衔接位置添加圆角特征，模拟实际锻造工艺的过渡结构，消除尖锐棱角。模型整体采用合金钢材质的外观渲染设置，通过软件自带的材质编辑器赋予模型金属磨砂质感，调整材质的反光度、粗糙度参数，还原五金扳手的真实金属表面效果，建模过程中对所有特征添加尺寸约束与几何约束，保证模型的可编辑性，修改对应尺寸参数即可快速生成不同规格的同类型扳手模型。模型结构完整，两端环形套头的同轴度、杆身的抗弯结构均符合手动扳手的力学设计要求，整体造型简洁实用，无多余冗余结构，可用于五金工具的产品展示、结构受力模拟、装配教学演示等场景，建模过程严格遵循机械设计的规范要求，所有特征的建模顺序符合实际加工的工艺逻辑，能够直接导出工程图纸用于生产参考。
