蓝色星形手柄夹持工装夹具三维设计

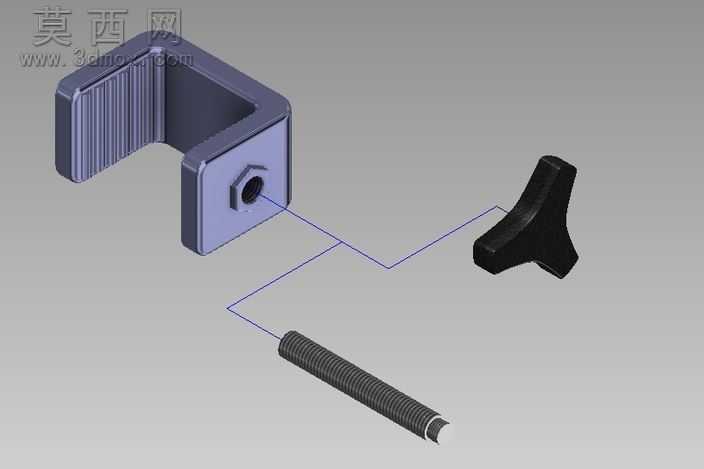

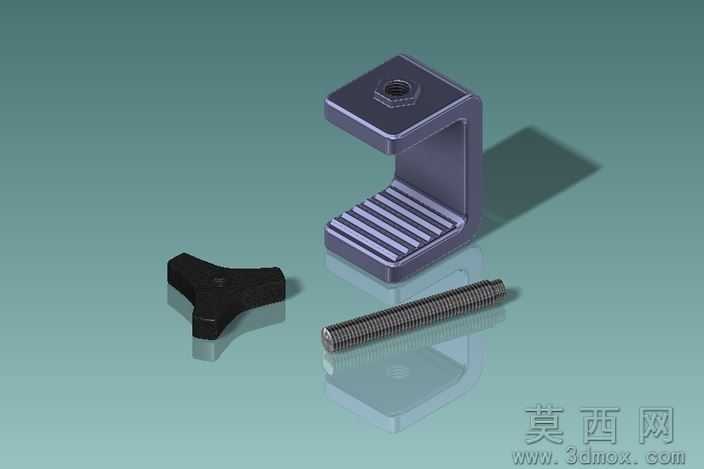

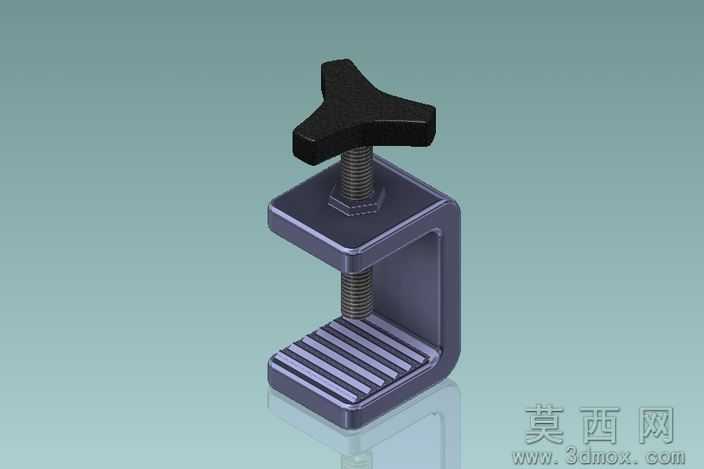

本作品为手动夹持类工装夹具的三维建模设计成果，整体采用C型开口框架作为核心承载基体，建模过程中严格遵循机械加工件的公差规范，对框架的壁厚、开口深度、上下夹持面的平行度参数做了精准设定，确保夹持作业时的受力稳定性。上部调节结构采用星形三翼手柄搭配梯形传动螺杆的组合设计，建模时对螺杆的牙型轮廓、螺距参数做了标准化还原，手柄与螺杆的连接部位做了嵌入式限位结构设计，避免旋转调节时手柄出现松脱偏移。下部夹持面设计了等距排布的横向防滑齿槽，建模时对齿槽的深度、齿面倾角做了细化处理，既保证夹持工件时的摩擦力，又避免齿尖过于尖锐损伤工件表面。材质渲染阶段，框架主体采用哑光深蓝色金属漆材质，调整材质的粗糙度、金属度参数还原金属构件的磨砂质感，星形手柄采用哑光黑色硬质工程塑料材质，通过调整高光参数区分塑料与金属的质感差异，螺杆部位采用亮面镀锌金属材质，还原螺纹紧固件的金属光泽。结构设计上采用螺杆直压式传动逻辑，旋转星形手柄即可带动螺杆沿框架上部的螺纹孔做轴向进给，实现夹持开口的大小调节，整体结构无多余冗余部件，传动路径短，手动操作力矩小，可适配不同厚度的工件夹持需求。建模过程中对所有活动部件做了装配干涉检查，确认螺杆进给全行程内无结构卡滞，框架的受力部位做了加厚处理，避免大夹持力下出现结构形变，夹持面与框架主体采用一体化建模设计，减少装配间隙带来的夹持精度误差。渲染阶段采用柔和的影棚布光方案，通过多角度光源投射突出模型的结构轮廓与材质质感，添加地面反射效果增强模型的真实感呈现，整体模型结构完整，参数符合手动夹持工具的实际生产制造标准，可用于工装夹具的结构参考、教学演示以及相关机械设计方案的展示使用。
