多安装位柱式铰接连接支架结构设计

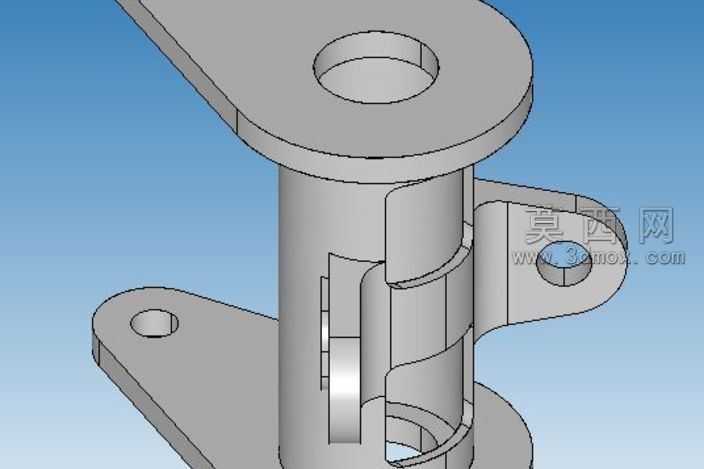

本作品为多安装位柱式铰接连接支架，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械加工工艺规范，对每一处结构尺寸进行公差适配校验，确保各部件之间的装配间隙符合实际生产装配要求。模型整体以中心承力柱为核心结构，顶部设置带通孔的圆形法兰安装盘，可实现与上部构件的同轴定位连接，柱身侧面延伸出三个不同朝向的带孔安装耳板，每个耳板的安装孔位置均经过受力角度测算，能够适配多方向的外接构件铰接需求，柱身内部设计有分层式空腔减重结构，在不降低整体结构强度的前提下有效减少构件自重，同时空腔内壁设置有定位卡槽结构，可用于内置缓冲衬垫或者定位销的安装固定。渲染阶段采用哑光金属材质模拟钢制构件的表面质感，对安装孔边缘、结构交接处的倒角进行了精细化光影处理，清晰展现出各部分的结构衔接关系，避免出现结构遮挡导致的辨识不清问题。设计过程中优先考虑构件的受力传递路径，中心柱与各安装耳板的交接位置均设置了过渡圆角，消除应力集中隐患，每个安装耳板的厚度根据其对应受力方向的载荷大小进行差异化设计，在满足承重要求的同时避免材料浪费。模型的各安装孔均设计为通孔结构，适配螺栓铰接的装配需求，孔壁位置预留了标准螺栓的装配间隙，可直接用于后续的工程出图或者3D打印验证，整体结构兼顾了安装灵活性与结构稳定性，可广泛应用于需要多方向铰接连接的机械装配场景，建模过程中对所有特征进行了参数化关联，后续可根据实际安装需求快速调整各安装耳板的角度、孔径以及中心柱的高度尺寸，具备较强的设计复用性。
