摩托车用五辐手轮式操控零件设计

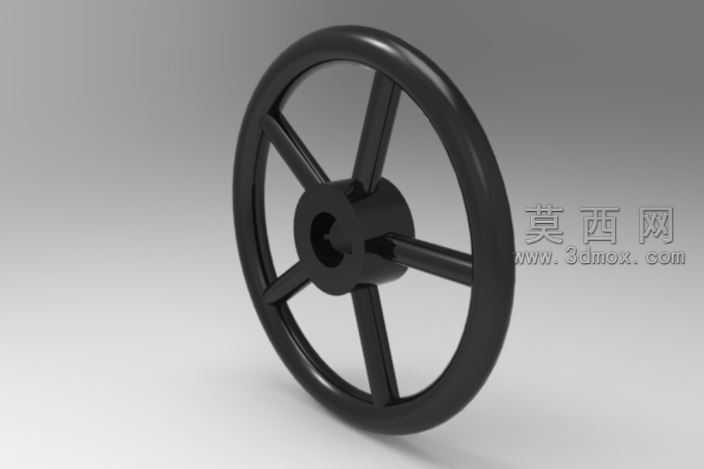

该三维模型为摩托车配套使用的手轮式操控构件，建模阶段采用参数化设计思路完成整体结构搭建，首先以中心轮毂的花键安装孔为定位基准，确定中心轴孔的尺寸公差与安装配合参数，保证后续装配时可与对应操控轴实现稳定的周向固定，避免使用过程中出现打滑松脱的问题。轮辐部分采用五根等角度均匀分布的直辐条设计，每根辐条从轮毂处向外平滑过渡至外圈轮缘，辐条截面采用带圆角的矩形结构，既保证了结构强度可承受操控时的扭转力矩，又通过圆角处理避免应力集中，提升构件的抗疲劳性能。外圈轮缘采用符合人体工学的圆弧截面设计，表面做光滑过渡处理，适配手部抓握操控的触感需求，轮缘整体做等厚设计，保证转动时的动平衡表现，避免操控过程中出现卡顿或晃动感。材质渲染阶段选用哑光黑色硬质工程塑料材质，模拟实际生产中采用的玻纤增强尼龙材质质感，调整材质的粗糙度参数至合适区间，还原工程塑料表面细腻的哑光质感，同时添加轻微的环境反射效果，让渲染效果更贴近真实零件的视觉表现。建模过程中对所有棱边都做了统一的圆角处理，既消除了建模过程中产生的尖锐棱角，也符合实际注塑生产的工艺要求，避免零件生产时出现应力开裂的问题。整体结构经过受力校核，五辐对称的结构布局可将操控时施加的扭转力均匀分散至每根辐条，在保证整体结构强度满足使用需求的前提下，尽可能优化辐条与轮缘的壁厚，减少不必要的材料消耗，兼顾零件的结构性能与轻量化需求。中心轮毂部分做了加厚处理，提升轴孔安装位置的结构强度，轮毂与辐条的连接位置做平滑的曲面过渡，进一步分散应力，避免长期受力出现连接位置断裂的问题。渲染阶段采用柔和的侧上方打光方案，通过主光源勾勒零件的整体轮廓，搭配辅助光源弱化阴影区域的死黑问题，清晰展现零件的结构细节与材质质感，让观看者可以直观了解零件的整体形态与结构特征。
