推拉式快速夹钳压紧锁紧工装结构

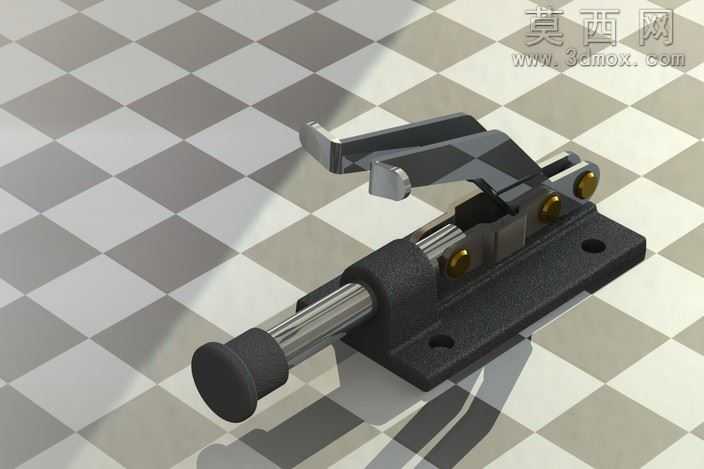

本作品为推拉式快速夹钳的三维建模设计成果，建模阶段采用参数化特征建模思路，先完成底座基准特征的搭建，精准还原底座上的两个安装沉孔的位置、孔径与深度参数，保证后续安装适配性；随后依次构建滑动导杆、驱动手柄、联动转轴、锁紧压块、复位弹性件、紧固铜套等核心零部件，每一个零件的尺寸配合都经过公差校核，确保导杆在底座导套内的滑动行程符合手动操作的合理范围，手柄扳动的角度与夹钳的锁紧行程形成精准的联动匹配，避免出现行程不足或者过位卡滞的问题。渲染阶段采用写实渲染流程，为不同零部件匹配对应物理材质：底座与手柄主体采用哑光黑色喷塑金属材质，调整材质的粗糙度参数还原工业喷塑件的微磨砂质感，避免出现过度反光的失真效果；滑动导杆采用抛光镀铬金属材质，设置合适的反射强度与高光范围，还原镀铬件光亮顺滑的金属质感；转轴处的紧固衬套采用黄铜材质，调整金属色泽与轻微氧化质感，区分不同金属部件的视觉差异；导杆端部的操作握把采用黑色哑光橡胶材质，添加细微的表面颗粒纹理提升真实感。场景搭建采用灰白格纹地面作为承载平面，设置三点布光方案：主光源从侧上方45度投射，打出清晰的结构阴影凸显零件的立体层次，辅光源从另一侧补光消除暗部死黑，顶光补充整体环境亮度，最终渲染图清晰展现夹钳的整体装配关系与外观细节。结构设计上，该夹钳利用连杆机构的死点锁紧原理，当手柄扳动到锁紧位置时，联动连杆越过结构死点，可在无额外外力的情况下保持稳定的锁紧状态，承受轴向的推拉力不会松脱，扳动手柄即可快速解锁，带动导杆回缩完成松开工件的动作，整体结构紧凑，操作省力，适合作为工装夹具用于生产线上的工件快速定位、压紧工序，可直接安装在工装台面使用，建模过程中所有装配配合都按照实际装配关系添加约束，可直接用于运动仿真验证锁紧行程与操作力，也可导出工程图用于生产加工参考。
