家用多格方形制冰冰格三维设计作品

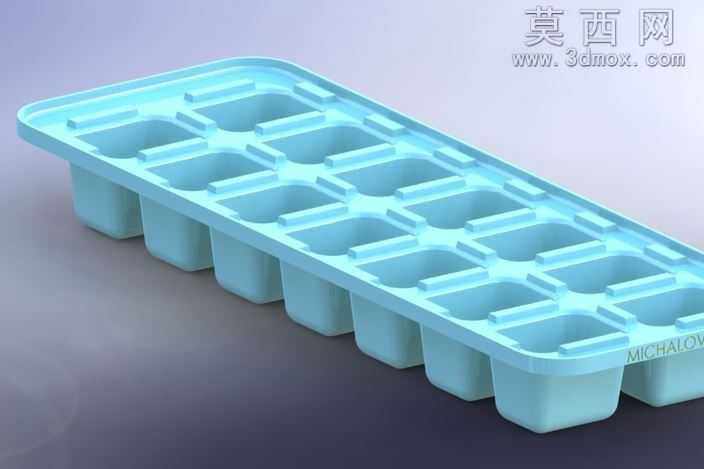

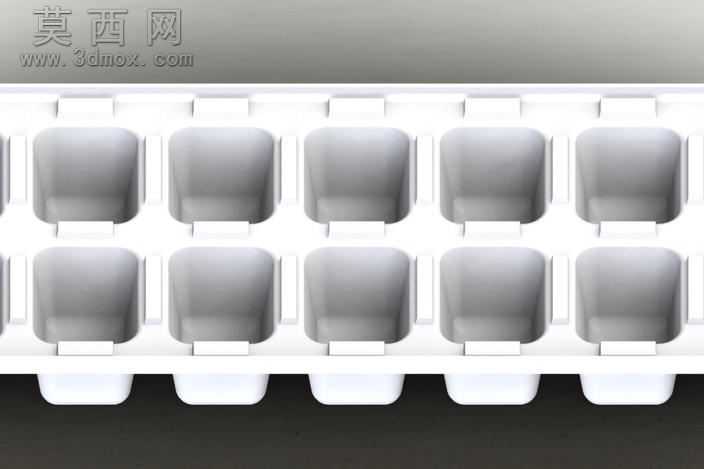

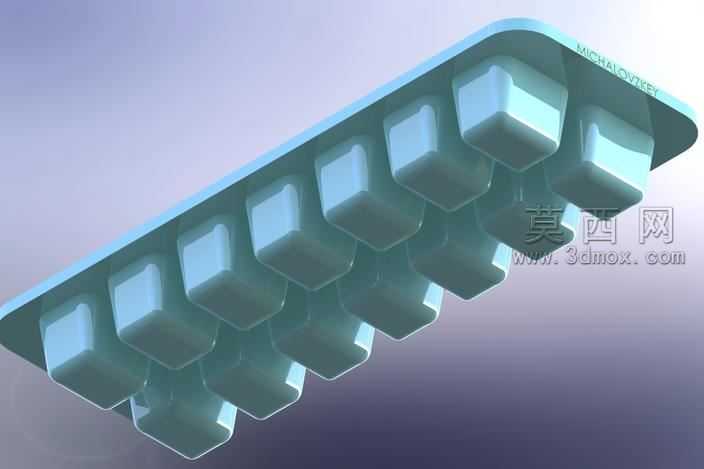

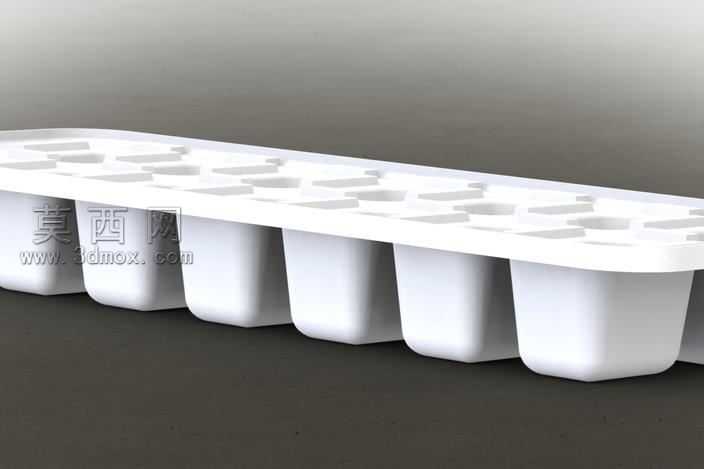

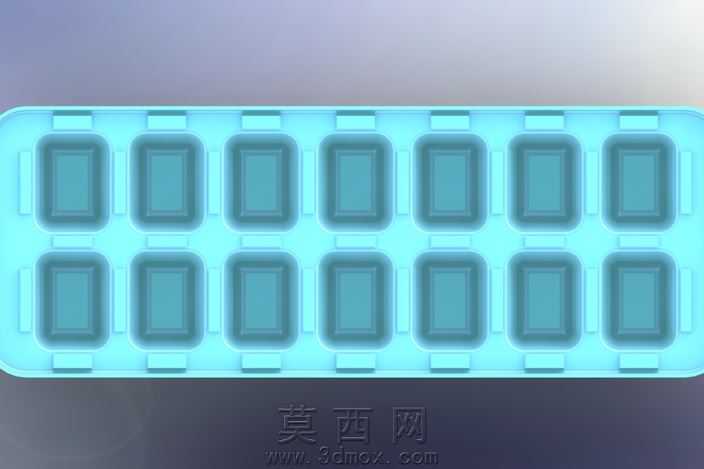

本作品为家用多格方形冰格的三维设计成果，建模阶段采用SolidWorks2013完成全参数化结构搭建，首先基于日常制冰的使用需求确定整体尺寸比例，整体采用长条形排布的16格独立冰槽设计，每格冰槽采用上宽下窄的微锥度结构，该结构设计能够在冰块冻结成型后，通过轻微扭动冰格本体即可实现冰块与槽壁的快速脱离，避免传统直壁冰格取冰困难、冰块易碎裂的问题。建模过程中首先绘制冰格整体外轮廓的基准草图，对冰格的外沿边框做加厚圆弧过渡处理，既提升手持握持的舒适度，也能避免尖锐边角在使用过程中造成磕碰划伤，同时外沿边框做了微凸的限位结构，能够适配多数家用冰箱冷冻层的搁架放置需求，防止冰格滑动倾洒。每格冰槽之间的连接筋采用等厚加强结构设计，在保证冰格整体结构强度、避免低温环境下塑料材质脆裂开损的同时，尽可能减少多余的材料用量，适配注塑生产的壁厚均匀要求，避免注塑过程中出现缩痕、缺料等生产缺陷。渲染阶段采用食品级半透明浅蓝色PP塑料材质，调整材质的漫反射、粗糙度与半透明参数，还原日常塑料冰格的真实质感，同时添加柔和的环境光与定向补光，清晰呈现冰格的结构细节与边缘过渡效果，渲染背景采用渐变灰调突出产品主体。设计过程中充分考虑家用场景的使用痛点，在每格冰槽的上边沿预留微小的导流缺口，在向冰格内加注饮用水时能够引导水流平稳流入槽内，避免水流飞溅溢出；冰格整体底部做平整化处理，保证放置时的稳定性，同时槽底做微小的圆弧过渡，既方便注塑脱模，也能减少冰块底部的应力集中，降低取冰时冰块碎裂的概率。整个模型的所有特征均保留完整参数，可根据实际生产需求调整冰格的整体尺寸、单格容量、槽体数量，也可更换不同的材质配色方案，适配不同的产品定位与使用场景，可直接用于注塑模具开发、产品展示、家用日用品设计参考等用途。
