三丰数显百分表外观结构三维建模设计

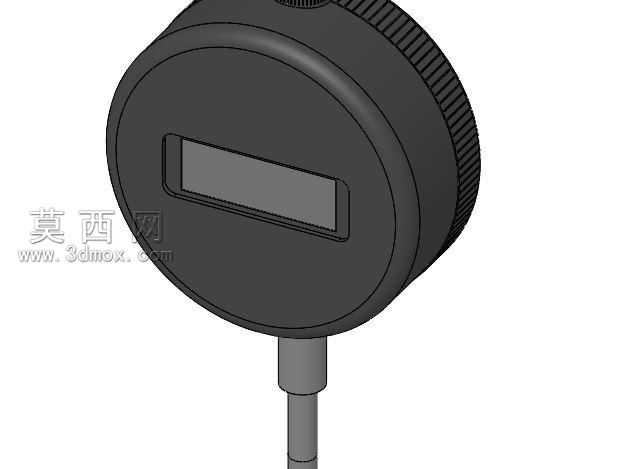

本作品为绝对电子数显指示表的三维外观结构建模，整体围绕三丰ID-S系列数显百分表的真实产品形态展开设计还原。建模过程中首先梳理产品的核心结构组成，将整体拆分为表壳主体、数显视窗、测杆套筒、活动测杆、表圈防滑结构五个核心模块逐一搭建。表壳主体采用回转体基础特征建模，通过旋转凸台生成主体轮廓后，对侧边防滑滚花结构采用阵列特征实现均匀排布，还原真实产品侧边的防滑握持纹理，滚花的齿距、齿深均参考实物比例设置，保证外观还原度。数显视窗区域采用凹陷式结构设计，先在表壳正面切除对应尺寸的矩形沉台，再嵌套独立的视窗盖板零件，盖板边缘做微小倒角处理，模拟真实产品视窗的装配贴合效果，视窗表面赋予半透明磨砂材质，还原数显屏的视觉质感，避免纯平面带来的失真感。测杆部分分为固定套筒与活动测杆两段，固定套筒与表壳底部做同轴配合，衔接处做圆角过渡处理，模拟真实产品的装配接缝效果，活动测杆采用等直径圆柱特征，与套筒保留合理的装配间隙示意，还原百分表测杆可伸缩活动的结构特性。材质渲染阶段，表壳主体赋予哑光黑色硬质塑料材质，调整材质粗糙度参数模拟工业量具外壳的磨砂质感，避免过高反光带来的廉价感；侧边滚花区域在同材质基础上微调凹凸纹理参数，强化防滑结构的触感视觉表现；视窗盖板采用半透灰色聚碳酸酯材质，设置轻微的折射与反射参数，还原数显屏外罩的真实光学效果；测杆与套筒部分赋予哑光金属材质，模拟不锈钢构件的细腻金属质感，区分与表壳塑料材质的视觉差异。整体建模严格遵循实物比例，各部件的衔接关系、圆角大小、细节特征均参考真实产品的工业设计逻辑，没有添加多余的装饰性结构，完整还原了这款数显百分表的工业外观特征，可用于量具产品展示、测量工位装配模拟、教学演示等场景的三维素材使用。
