测长仪测距核心精密机械构件

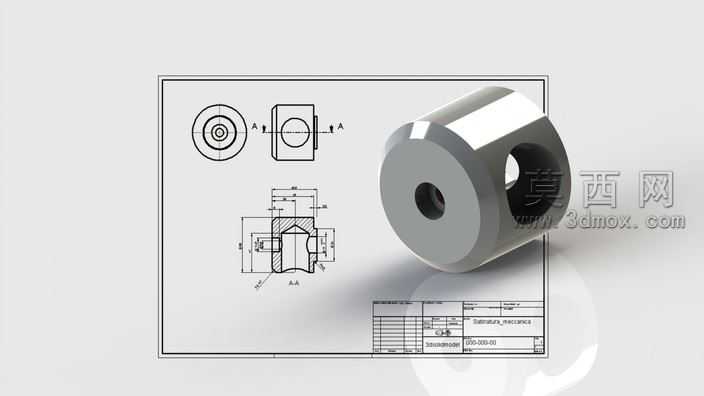

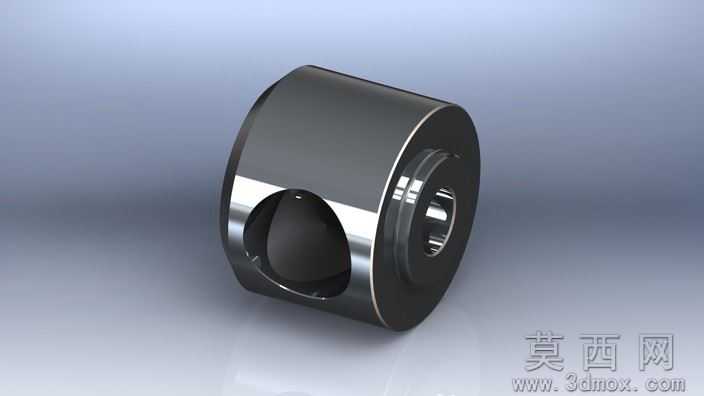

该测长仪测距核心构件采用三维参数化建模方式完成全流程设计，建模阶段优先保障结构尺寸的精准性，针对回转类主体的同轴度要求，以中心轴线为全局建模基准，依次完成外圆柱面、侧部径向通孔、端部阶梯内孔的特征搭建，每一处特征的尺寸公差都严格匹配测长仪的测距精度需求，避免建模阶段的尺寸偏差影响后续零件的实际装配与检测性能。材质渲染阶段针对零件的金属加工属性做了精细化调整，主体外圆柱面采用高光亮面金属材质，模拟经过精磨、镀铬处理后的金属表面质感，通过调整环境反射强度、高光粗糙度参数，还原金属表面细腻的反光效果，侧部通孔与端部内孔的内壁则做了轻微的粗糙度区分，模拟内孔精加工后的亚光金属质感，不同加工面的材质差异清晰可辨，让渲染效果更贴近真实机加工零件的视觉表现。结构设计上充分考量测长仪的实际使用需求，主体采用一体式回转结构保障整体刚性，侧部径向通孔用于安装测距传感组件，孔位的位置度经过反复校核，确保传感元件安装后光路或测头的运动路径与主体轴线保持精准的垂直关系，端部阶梯内孔用于适配测长仪的主轴安装位，阶梯处的定位端面做了平面度约束设计，保证构件安装后与主轴的贴合精度，避免装配间隙带来的测量误差。设计过程中同步考量了零件的加工工艺可行性，所有外轮廓倒角、内孔退刀槽的特征都符合常规机加工的工艺要求，没有出现无法加工的倒扣或极端薄壁结构，既保障了零件作为测距核心的结构稳定性，也兼顾了实际生产的加工便利性，整体模型的结构细节完整，能够直接用于后续的装配验证、工程图导出以及加工模拟环节。
