三丰绝对数显指示表结构设计

这款绝对数显指示表是精密加工现场、计量室场景中高频使用的接触式位移测量器具，日常可直接用于工件形位公差检测、设备装调同轴度找正、工装夹具定位精度校验等工作，相比传统机械式百分表，它无需每次开机做回零校准，开机即可读取当前测头相对绝对零点的位移数值，能大幅减少批量检测环节的重复校准操作，提升一线检测人员的作业效率。

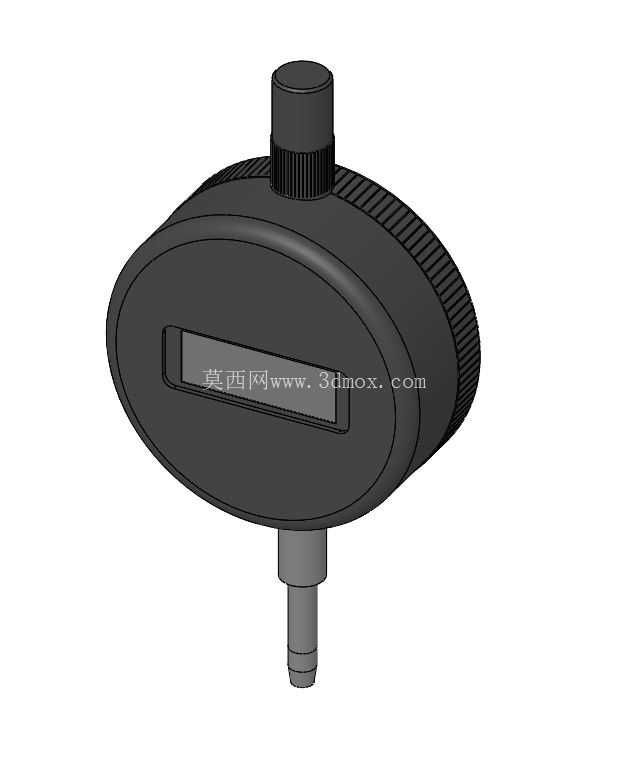

从结构设计逻辑来看，整体采用椭圆扁形壳体布局，这种外形并非单纯为了美观，而是充分考虑了现场手持操作的握持贴合度，椭圆弧面刚好贴合手掌虎口位置，长时间手持测量不易产生滑脱、硌手的问题；壳体侧边做了细密的滚花纹理，在沾有少量切削液、防锈油的车间环境下，也能保证转动表体、调整方位时的摩擦力足够，不会出现手滑操作失误的情况。顶部设置的提帽结构，是用于测头提升的操作部件，测量时可通过提拉提帽抬起测杆，将待测工件放置到测头下方后缓慢松开，避免测头直接撞击工件硬质表面造成测头磨损、内部传感部件偏移，这个细节设计是接触式量具长期保持精度的关键结构。

测杆部分采用阶梯式轴段设计，不同直径的轴段分别对应导向配合、测头安装、行程限位的功能，导向段与壳体内部的直线轴承配合，保证测杆上下位移时无径向窜动，避免测量时出现侧向力带来的数值误差；测头端部采用硬质合金材质，耐磨性能优异，长期接触钢件、铝件等金属工件表面也不易出现磨损凹痕，能长期维持测量接触点的球面精度。正面的数显窗口做了内凹式设计，窗口边缘高于显示面板，即便表体不慎平放到工作台面，也不会刮花显示面板的透明防护层，同时内凹结构能减少车间顶部照明光线在面板上的反光，操作人员从正常观测视角就能清晰读取数值，不会因为反光需要反复调整表体角度。

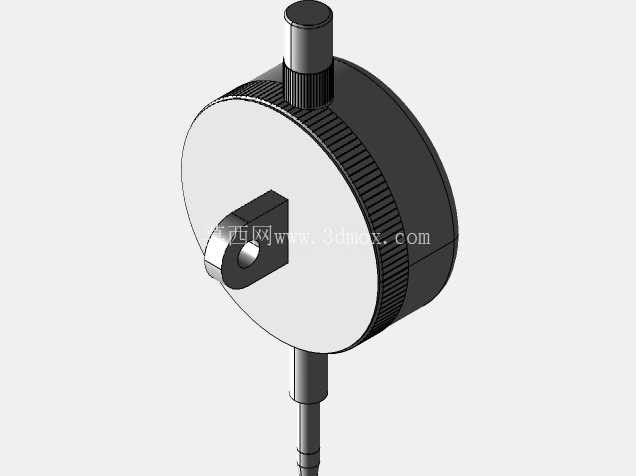

从安装边界来看，这款指示表的夹持部位为测杆上部的标准圆柱轴段，可兼容市面上通用的磁性表座、高度尺测量架、专用检具的安装孔位，不需要额外定制转换夹头；整体壳体的最大外径控制在常规表座的夹持避让范围内，安装到表架上后不会与周边的工件、夹具产生运动干涉，测杆的全行程范围内，壳体下方无突出结构，可适配不同深度的台阶孔、窄槽内部的尺寸测量场景。内部的绝对位置传感模组集成在壳体中部的腔体内，与测杆的位移传递结构做了同轴布置，能减少传动环节的间隙误差，同时电路板做了密封灌封处理，可抵御车间环境中的粉尘、少量切削液飞溅，满足生产现场的恶劣使用环境要求。

在实际功能配置上，这款指示表可直接切换公制、英制测量单位，适配不同来源的图纸标注要求，同时具备数值保持、公差预警的基础功能，测量数值超出预设公差带时可通过显示标识提醒操作人员，适合批量零件的快速分选检测。设计时充分考虑了现场使用的抗干扰需求，壳体采用防静电工程材质，可减少车间内焊接设备、变频电机产生的电磁干扰对数值显示稳定性的影响，不会出现数值跳变、漂移的问题。测杆的复位弹簧力做了适配优化，既可以保证测头与工件表面可靠接触，又不会因为弹簧力过大压伤软质工件（如铝件、铜件、塑料件）的表面，在测量薄壁件、易变形工件时也能获得准确的测量结果。
