汽车排气歧管金属管路三维设计作品

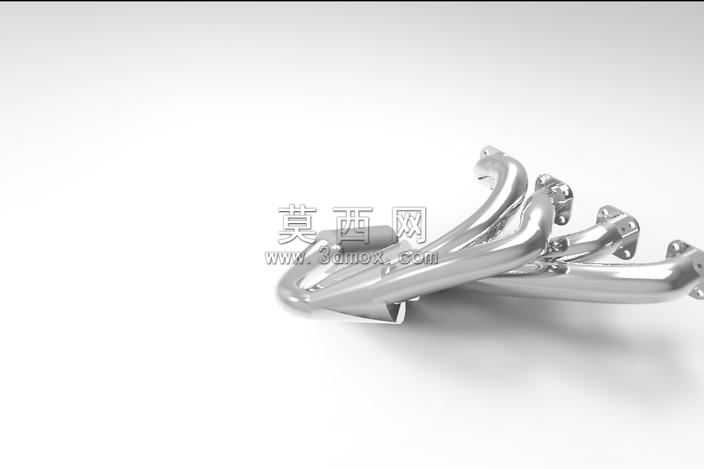

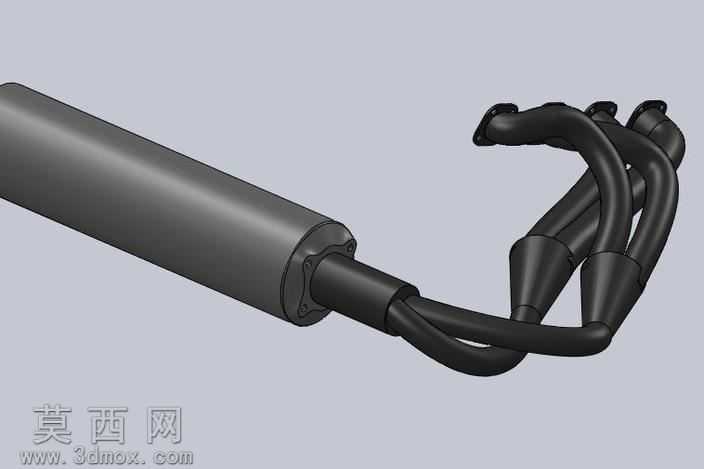

本作品为汽车排气系统核心部件排气歧管的三维建模设计成果，建模阶段以实车排气歧管的结构参数为基准，在三维软件中先完成多支管路的中心路径草绘，严格遵循排气干涉避让原则，逐段调整各缸排气支管的弯曲曲率、走向角度与交汇位置，确保各支管长度差控制在合理区间，保障各缸排气背压均衡，避免出现排气干涉影响发动机动力输出的问题。建模过程中对管路壁厚、法兰安装位、传感器预留接口等细节做了精准还原，每一处弯折处的圆角过渡都经过参数化调整，既符合金属弯管的加工工艺要求，也避免了应力集中的结构缺陷。材质与渲染阶段，针对排气歧管的金属材质特性，调整材质球的金属度、粗糙度与反射参数，还原出不锈钢金属构件的亮面金属质感，同时添加了细微的表面拉丝纹理与环境反射效果，让渲染成品呈现出真实金属构件的视觉质感，管路表面的光影过渡自然，能够清晰展现多支管路交错的空间结构关系。结构设计上，该排气歧管采用四合一交汇结构，四个独立进气支管分别对应发动机四个气缸的排气出口，支管末端带有标准化的安装法兰，法兰上预留了螺栓安装孔位，可直接与发动机缸盖的排气侧完成对接，交汇后的总管段平滑过渡，能够引导排气气流顺畅流向后续的三元催化与消音单元，整体管路布局紧凑，充分利用发动机舱的有限安装空间，同时兼顾了气流流通效率与安装维护的便利性。设计过程中反复校验各管路之间的间隙，避免车辆运行过程中因震动出现管路磕碰的问题，同时对管路的弯折半径做了工艺性优化，确保该模型既可以作为结构设计参考，也能够用于后续的流体仿真分析、工艺加工模拟等场景，完整还原了量产车用排气歧管的结构特征与设计逻辑。
