剖视展示结构的内燃机活塞三维设计

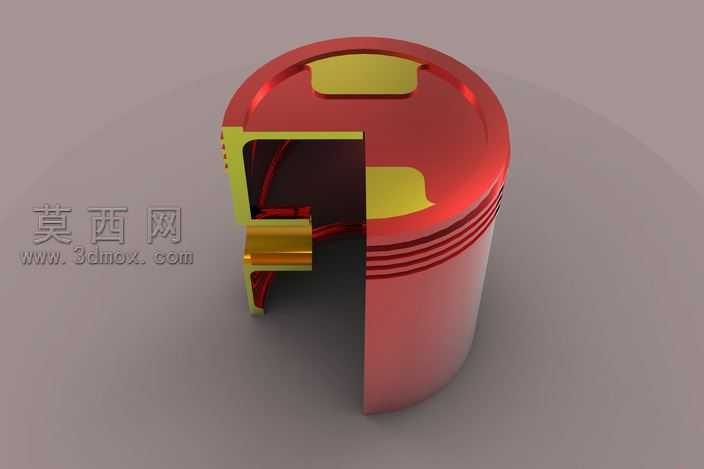

做这个活塞模型的时候，是从实训绘图练习的角度切入的，一开始没想着做全外观的展示件，反而想把内部的结构逻辑直接露出来，所以直接做了四分之一剖的处理，不用单独拆爆炸图就能把内外的配合关系看明白。建模的时候最先卡的是头部的燃烧室凹坑，一开始直接用拉伸切除做出来的边缘太生硬，实际活塞的凹坑和顶面衔接是有微小过渡圆角的，而且两个凹坑的位置要和销座的筋位对应上，不能随便摆位置——毕竟真实工作里活塞顶面承受燃气压力，凹坑位置偏了会直接影响应力分布，所以调整了三次草图的约束，把凹坑的对称中心和活塞销孔的轴线做了重合约束，避免后续做结构分析的时候出现应力集中的假问题。

活塞环槽的部分没做等距拉伸的偷懒操作，每道环槽的宽度、槽间的岸高都按常见的汽油机活塞比例卡的尺寸，最顶上的环槽离顶面留了足够的岸部厚度，毕竟第一道环直接接触高温燃气，厚度不够的话实际工作容易出现热变形，槽的边角都做了极小的倒角，不是尖锐的直角，既符合加工里的去毛刺要求，也能避免环在槽里卡滞。

剖视露出来的内部结构里，销座的加强筋是特意调整过弧度的，一开始做的直筋，渲染的时候看着太生硬，而且实际活塞的销座筋都是带圆弧过渡的，能把活塞顶的压力顺畅传到销孔位置，不会在筋和内壁的衔接处出现应力断层。销孔本身没做光溜溜的直孔，内壁留了微小的锥度，和活塞销配合的时候能避免两端的应力集中，这个细节是翻了机械设计手册里活塞销配合的要求加的，不是随便画的圆柱。

材质和光影调试的时候，没给整个活塞上同一种金属材质，活塞本体用了偏暖的红色金属质感，对应实际生产里的阳极氧化或者高温涂层处理，内部的加强筋、环槽内侧还有销座位置用了亮黄色的金属质感，刚好和剖切面的红色形成视觉差，不用加引线标注就能一眼分清内外结构。打光的时候特意在剖切面的斜上方放了主光源，把内部筋位的轮廓阴影打出来，不会让内部结构糊成一团，背景用了低饱和度的灰调，不会抢活塞本身的视觉重点。

做这个模型的初衷就是给入门的机械绘图学习者做参考，很多新手画活塞只会画个圆柱加几个环槽，忽略内部的销座加强、凹坑位置对应这些细节，用剖视的形式做出来，能直接看到每个结构对应的设计逻辑，不是为了做花里胡哨的外观展示，而是把零件设计里“每个结构都有存在的道理”这个点传递出来，不管是用来做SolidWorks的基础建模练习，还是用来讲解活塞的工作结构，都能直接用，不用再额外拆件做内部展示。
