立式电加热装置三维结构设计方案

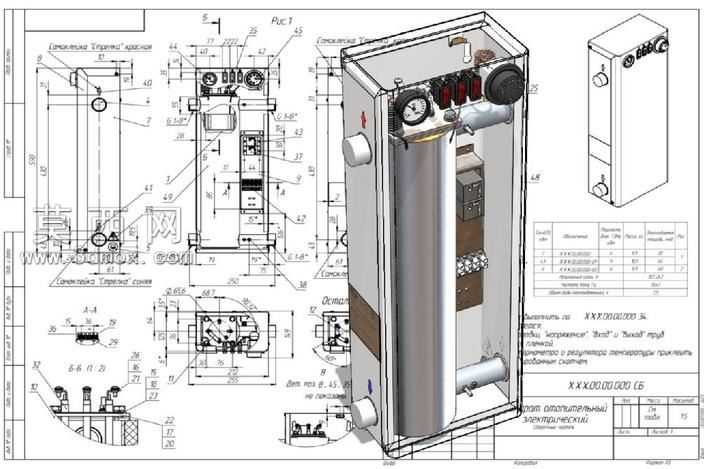

做这个立式电加热装置的建模时，我是从加工适配视角切入的，毕竟这类设备最终要落地生产，建模阶段就得把加工环节的坑提前填上。最开始画内部加热腔体的时候，没直接拉个圆柱就完事，特意把筒体的壁厚做了均匀化处理，筒体上下端的封头特意留了和端盖配合的止口，不用后期装配时反复修配，焊接的时候也能直接对准定位，不会出现焊偏漏缝的问题。筒体侧面预留的加热元件安装孔，孔位公差特意按常用的电热管安装尺寸做了适配，孔边倒了1mm的安装倒角，既方便电热管插装，也能避免安装时刮破加热管的密封胶圈。

外壳部分选了薄钢板折弯成型的结构，建模时特意把折弯处的内R角按板材厚度设成了对应值，不会出现折弯开裂或者回弹超差的问题，外壳上的仪表安装孔、旋钮开孔、进出水接口的位置，都和内部安装板的固定柱做了同轴对齐，后期钣金加工完直接就能把内部组件装进去，不用重新扩孔调整。内部的安装板我特意做了模块化拆分，温控元件、接线端子、压力表这些组件都有独立的安装位，每个安装位都留了走线槽的空间，不会出现线路挤压干涉的情况，安装板和外壳之间用卡扣加螺丝的双重固定，既方便拆装检修，也能避免设备移动时内部组件晃动移位。

处理外壳和内部腔体的装配配合时，特意在腔体和外壳之间留了20mm的保温层填充空间，这个距离是按常用硅酸铝保温棉的厚度算的，既不会因为空间太小保温层塞不进去，也不会因为空间太大让设备整体尺寸冗余。顶部的压力表安装位，特意做了凸台结构，增加局部壁厚，避免安装压力表时外壳变形，压力表的连接管路做了短路径设计，减少压力检测的延迟，管路和腔体的连接口做了内螺纹结构，和市面上常用的管接头完全适配。

材质调试的时候，内部加热腔体选了304不锈钢材质，给了轻微的拉丝纹理，还原真实不锈钢的哑光质感，外壳用了冷轧板喷塑的浅灰色材质，粗糙度调得略高一点，不会出现过于反光的塑料感，压力表的表盘做了玻璃覆盖层的半透明效果，旋钮用了黑色哑光塑料材质，接口部分的金属件做了镀锌的亮银色质感，渲染出来的效果和真实设备几乎一致。侧面的进出水接口特意做了外螺纹的标准尺寸，和常规的水管接头能直接匹配，不用额外做转接头。底部留了固定安装的地脚孔，孔位间距符合常规壁挂或者落地安装的尺寸要求，用户拿到手直接就能固定安装。整个建模过程里把很多后期加工、装配、使用的细节都提前融入到模型里，不是单纯画个外形凑数，不管是用来做生产参考还是实训教学，都能直接对应到真实的加工装配流程，不会出现模型和实物脱节的问题。
