剪叉式液压升降工作台三维结构设计

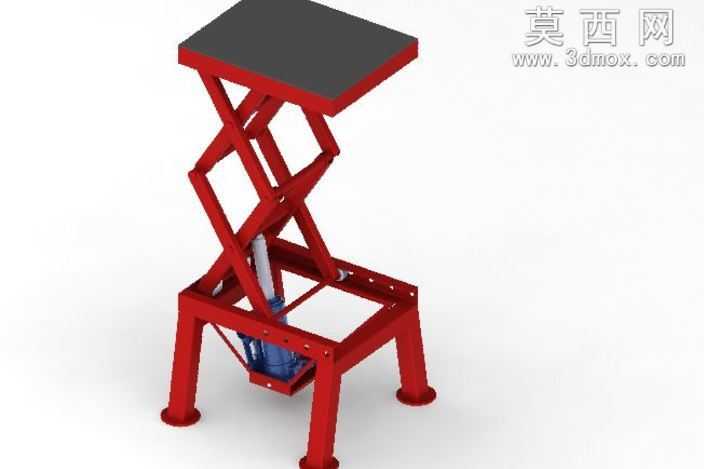

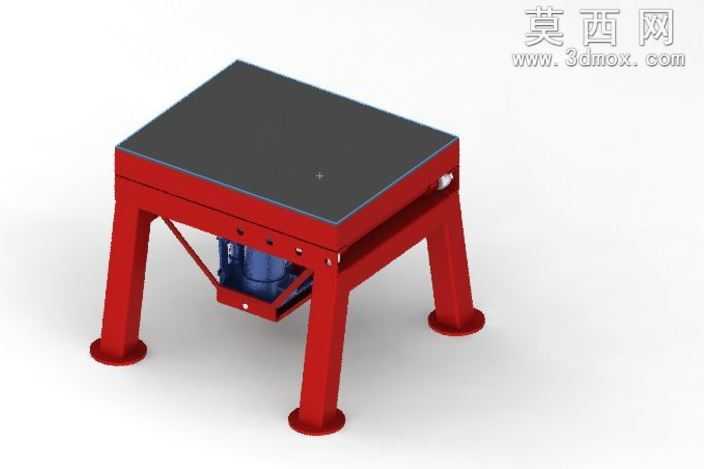

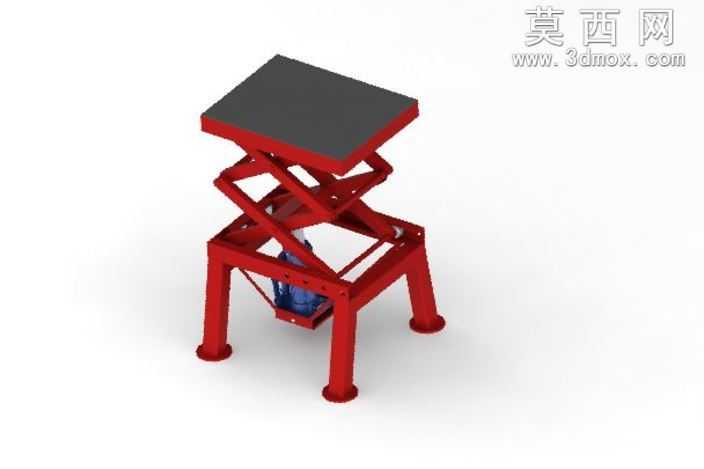

本作品为剪叉式液压驱动升降工作台的三维参数化设计成果，整体采用SolidWorks完成全零件建模与虚拟装配，完整还原了小型固定式液压升降台的全部结构细节。建模过程遵循机械设计的实际加工逻辑，对每个零件的尺寸公差、装配约束都做了严谨定义：底部为四腿支撑的方形底架，采用方钢焊接结构设计，支腿底部设置圆形防滑脚垫，保证设备放置的稳定性；底架上方安装剪叉臂组，采用内外双层交叉剪叉臂结构，剪叉臂之间通过铰接销轴连接，铰接位置预留标准轴孔与润滑槽，符合实际机械结构的运动要求；剪叉臂组的中间位置安装液压驱动油缸，油缸缸体铰接于底架横梁，活塞杆端铰接于上层剪叉臂的受力点位，通过液压动力推动剪叉臂展开与收拢，实现台面的升降动作；顶部为方形承载工作台，台面表面做防滑纹理处理，台面底部与剪叉臂顶端通过滑动副与铰接副配合，保证升降过程中台面始终保持水平状态。材质渲染阶段，对结构件采用哑光红色金属漆材质模拟工业设备的喷塑外观，液压油缸做蓝灰色金属质感处理，台面防滑层采用深灰色磨砂橡胶材质，铰接销轴做亮银色镀锌金属效果，整体渲染效果贴近真实工业设备的视觉质感。设计过程中重点验证了剪叉机构的运动行程与受力合理性，通过装配体的运动仿真确认升降过程无结构干涉，油缸的安装角度与推力匹配小型工作台的额定承载需求，整体结构紧凑、运行平稳，可作为小型工位举升、物料转运升降设备的设计参考，也可用于液压传动、剪叉机构的教学演示案例，完整呈现了液压升降设备从零件设计到整体装配的全流程三维设计思路。
