盘式制动块组件三维结构设计

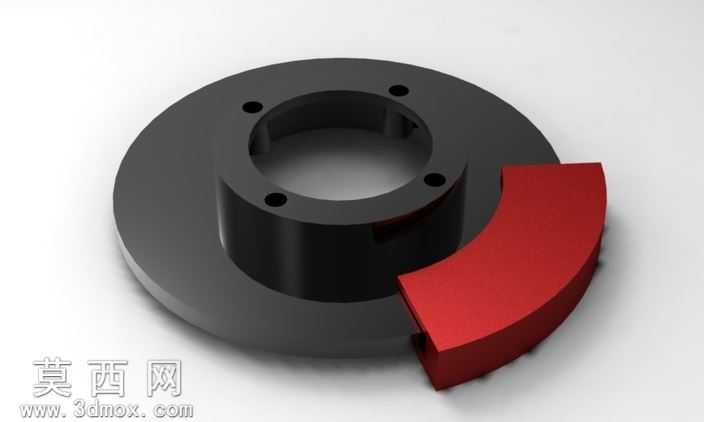

做这个盘式制动组件模型的时候，我是从加工适配的角度切入的，一开始就没想着做花里胡哨的外观，全是盯着实际机加工能落地的结构去抠细节。最开始画基体圆盘的时候，特意把法兰安装面的平面度公差在建模阶段就做了隐含约束，四个安装孔的位置度直接和中心轴孔做了同轴关联，没留后期改参数的冗余，毕竟实际装车的时候这几个孔要是偏了，根本装不上轮毂法兰。中间的凸台轴套部分，我特意把壁厚做了等厚处理，没有做渐变壁厚的设计，就是考虑到后续如果做铸钢毛坯的话，等厚结构不容易出现缩孔缺陷，机加工的时候也能一次走刀车完内外圆，不用反复换刀调参数。旁边那个红色的摩擦块，一开始我想做整圈环抱的结构，后来转念一想不对，整圈摩擦片不仅散热差，制动的时候热胀冷缩还容易卡滞，就改成了扇形分段式的结构，特意留了足够的散热间隙，摩擦块和制动盘的贴合面我没做完全的平面，而是加了极细微的倒角卸荷槽，避免制动的时候边缘应力集中把摩擦块崩裂。建模的时候曲面部分其实没做太复杂的曲率，所有的圆角都是按照实际加工的R角来设的，外边缘的R2圆角是为了去毛刺，安装孔口的C1倒角是方便装配的时候对准螺栓，没有做任何装饰性的曲面，毕竟制动部件是安全件，多余的造型反而会带来应力集中的隐患。材质调试的时候，制动盘基体我给的是铸钢的哑光金属质感，特意把粗糙度调得偏高一点，还原实际铸件经过车削后的半哑光表面，没有做镜面金属的效果，毕竟刹车盘工作的时候本来就会有磨痕，太光滑反而不符合实际工况。摩擦块部分我给的是半金属摩擦材料的暗红色质感，表面加了细微的颗粒纹理，不是光滑的塑料红，要的就是那种摩擦材料特有的粗糙质感，光影调试的时候特意打了侧光，把安装孔的沉台、凸台和圆盘的衔接棱线都打出来，能一眼看清楚各个结构的层级关系，不会糊成一团。装配逻辑上我特意留了0.3mm的设计间隙，就是摩擦块和制动盘工作面之间的正常工作间隙，没有做成零接触的干涉状态，毕竟实际行车的时候制动盘是转动的，这个间隙是保证不拖刹的关键。整个模型没有多余的装饰特征，所有结构都是服务于制动功能和加工可行性，不管是拿来做教学演示的教具模型，还是做制动系统的前期方案验证，都能直接对应实际的零件结构，不用再做大幅度的结构修改，甚至可以直接导出工程图用来做毛坯开模的参考。
