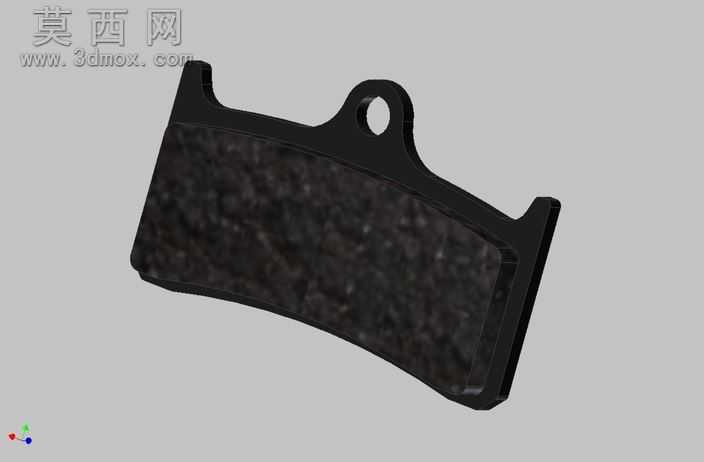

摩托车制动刹车片三维结构设计

本作品为摩托车盘式制动系统配套的刹车片三维建模作品，建模过程严格参照量产摩托车刹车片的真实尺寸比例搭建，整体采用实体建模逻辑完成结构构建。建模阶段首先绘制刹车片钢背的轮廓草图，精准还原钢背顶部的安装挂耳、定位圆孔以及两侧的限位卡接结构，对钢背的边缘倒角、安装位的过渡圆角做了精细化处理，确保钢背部分的结构符合实际装车的装配公差要求，能够与摩托车制动卡钳的安装槽位精准匹配。摩擦块部分的建模贴合真实刹车片的摩擦材料成型特征，还原了摩擦块弧形工作面的曲率，该曲率与摩托车刹车盘的圆周弧度完全适配，保证制动时摩擦面能够完整贴合刹车盘，避免出现偏磨、接触面积不足的问题。材质渲染阶段，钢背部分采用哑光黑色金属材质，模拟量产刹车片钢背经过电泳防锈处理后的表面质感，调整材质的粗糙度、反光度参数，还原金属基材表面细微的颗粒质感；摩擦块部分采用高粗糙度的深黑色复合摩擦材质，添加了不规则的细微颗粒纹理，模拟半金属摩擦材料表面混杂金属纤维、耐磨填料的真实视觉效果，还原摩擦材料粗糙、低反光的表面特征。结构设计上，钢背与摩擦块的结合面做了嵌入式咬合结构的还原，模拟真实生产中摩擦材料与钢背通过高温压合形成的牢固结合结构，避免制动过程中摩擦块脱落的风险；安装挂耳处的定位孔做了壁厚强化处理，还原真实产品在安装受力位置的结构加强设计，保证长期制动受力下安装位不会出现变形、开裂问题。整体建模过程兼顾了结构准确性与视觉真实感，既还原了刹车片作为安全制动部件的严谨结构特征，也通过材质与渲染效果呈现出产品的真实外观，可用于摩托车制动系统的结构展示、装配模拟、维修教学等场景，能够直观展现盘式刹车片的工作形态与结构特点。
