鼓式回转制动机构三维结构设计

做这个制动机构建模的时候，我特意选了装配逻辑视角来捋整个设计思路，毕竟这类回转制动部件最考验的就是各零件配合时的动作连贯性，差一丝都可能出现卡滞或者制动失效的问题。最开始画中心主轴的时候，特意把轴上的定位台阶做了0.2mm的公差预留，毕竟后续要穿过多层制动蹄片、回位弹簧座还有端盖，要是台阶尺寸卡太死，装配的时候很容易出现过盈量太大装不进去，留太小又会出现轴向窜动，制动的时候蹄片晃来晃去根本贴不紧制动鼓内壁。

处理两侧弧形制动蹄的时候，没直接用规则圆柱面去切外轮廓，特意把蹄片和鼓内壁接触的摩擦面做了微小的锥度偏移，靠近驱动端的位置直径比回位端大0.15mm，这样制动的时候驱动端先接触鼓壁，随着制动力加大整个蹄面慢慢完全贴合，不会出现局部磨损过快的问题。蹄片上的弹簧卡槽我反复调了三次位置，最开始放在蹄片中部，模拟动作的时候发现弹簧回位拉力不均，蹄片回位会歪，后来往驱动端挪了8mm，又把卡槽深度加深了0.3mm，刚好能卡住弹簧端头不脱出，回位的时候两侧蹄片能同步收回，不会蹭到鼓壁带阻力。

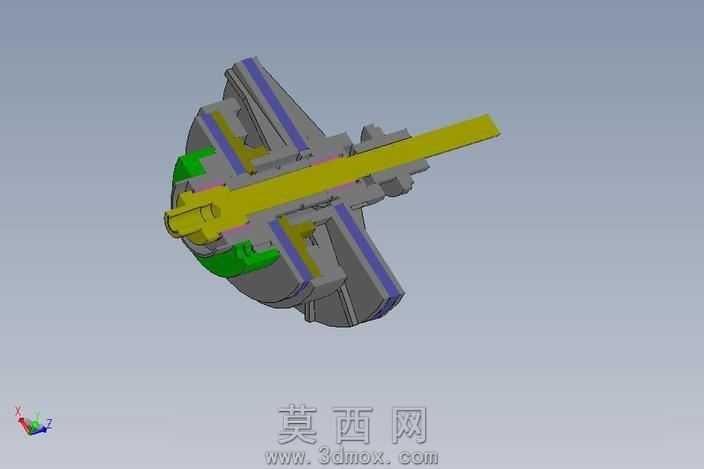

中间的黄色驱动拨叉是整个机构的核心受力件，建模的时候特意把拨叉和主轴接触的受力面做了圆角过渡，没做尖锐直角，避免应力集中断裂，拨叉的插入深度我留了1.2mm的行程余量，制动时拨叉推开蹄片的行程刚好控制在2mm以内，不会因为行程太大导致蹄片过度张开卡死。两侧的绿色缓冲块我没直接粘在蹄片上，而是做了嵌入式的卡槽，缓冲块突出蹄片端面0.8mm，制动的时候能先吸收一部分冲击，不会让金属件直接硬碰撞产生异响，也能减少蹄片的振动磨损。

装配的时候特意把所有配合面的重合约束都做了限位，主轴和端盖用了同轴配合加轴向限位，制动蹄和固定销用了铰链配合，还加了角度限制，让蹄片只能在张开收回的角度范围内活动，不会出现过转错位。做材质调试的时候，摩擦面特意选了偏哑光的深灰材质模拟摩擦片质感，金属结构件用了带细微磨砂的金属漆，拨叉用亮黄色区分功能件，缓冲块用亮绿色，渲染的时候打了侧上方的柔光，既能看清内部的装配层次，又不会因为反光太强看不清零件的衔接缝隙。整个模型做完跑动作模拟的时候，从拨叉受力推动蹄片张开贴紧鼓壁，到松开后弹簧拉回蹄片复位，整个过程没有卡滞点，各零件的运动轨迹没有干涉，不管是用来做制动原理演示，还是参考做实物结构优化，都能直接对应上实际加工的尺寸逻辑，不会出现建模和实物脱节的问题。
