装载机铲车工作臂及挖斗结构设计

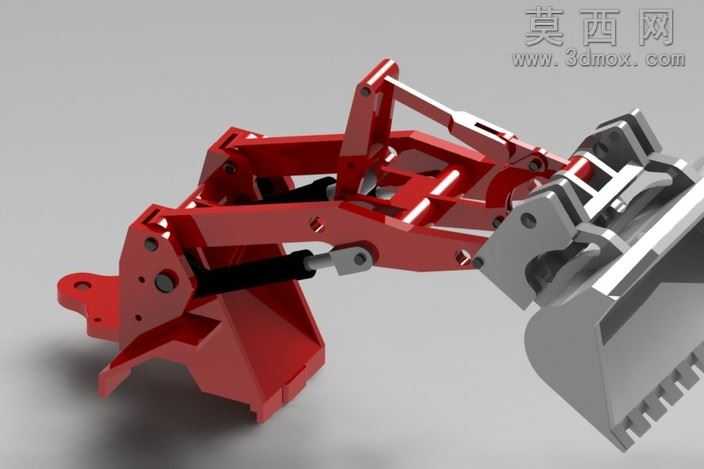

本作品为装载机前端工作装置的三维结构设计，完整还原了铲车作业执行端的机械构造，涵盖动臂、摇臂、连杆、液压油缸、快换接头与挖斗等核心零部件。建模阶段采用参数化特征建模方式，先依据工程机械作业载荷与运动行程要求确定各铰接点的位置参数，再逐一对零部件进行草图绘制、特征拉伸与布尔运算，对销轴连接位、油缸安装座、斗齿固定槽等细节结构做了精细化处理，所有铰接孔位、安装面的尺寸均符合通用工程机械的装配公差要求，可直接用于装配干涉校验与运动仿真分析。材质与渲染阶段，对结构承载件采用高饱和度金属红漆面材质，模拟工程机械专用防锈涂层的质感，调整材质的粗糙度与反光参数还原漆面的哑光金属光泽；对挖斗切削部分、铰接销轴、液压活塞杆等耐磨部件采用银灰色金属材质，添加细微的磨砂纹理与边缘倒角反光，体现机加工金属件的坚硬质感；对液压油缸缸筒部分做了黑色哑光橡胶防护与金属缸体的材质区分，渲染时采用柔和的侧方打光，突出结构件的棱角与装配层次，清晰展现各部件的连接关系与空间位置。结构设计上采用经典的反转六连杆工作机构，通过两组液压油缸分别控制动臂的举升动作与挖斗的收放翻转动作，铰接点的位置经过运动学优化，保证挖斗在举升全过程中保持合理的切削角度，避免物料撒漏；前端预留了快换接头结构，可快速更换不同类型的作业属具，拓展设备的作业场景；各受力部件的截面形状经过力学优化，在保证结构强度的前提下尽可能降低整体重量，减少液压系统的负载损耗。设计过程中重点验证了工作装置的极限运动行程，确保动臂举升最高位、挖斗收放极限位置均无结构干涉，各液压油缸的伸缩行程与安装角度匹配合理，能够满足铲装、举升、卸料全流程的作业动作需求，可用于工程机械结构教学、产品改型设计参考等场景。
