手动式焊缝定位回转工作台结构设计

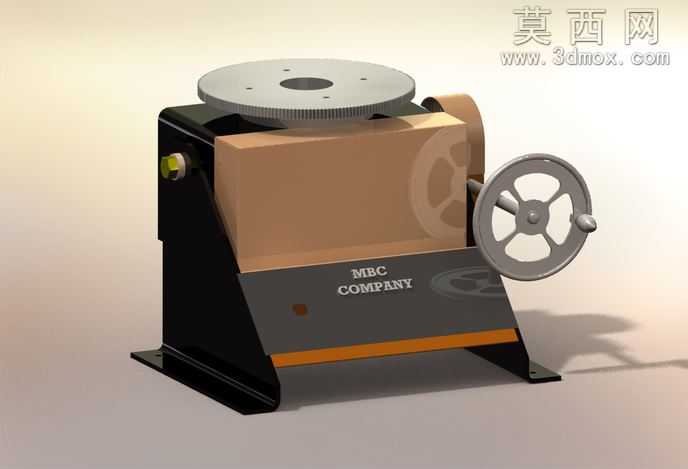

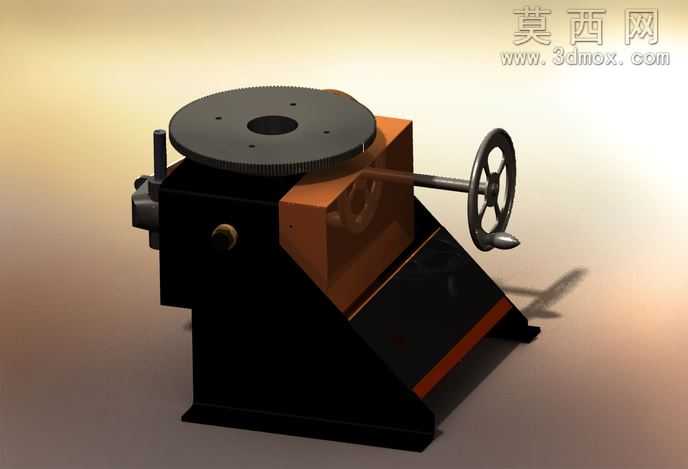

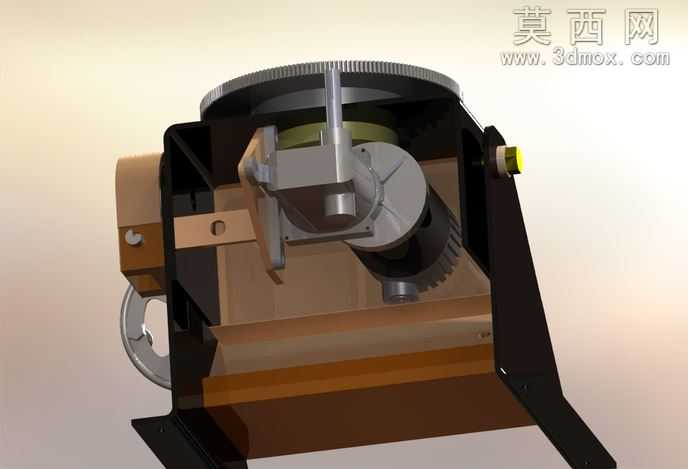

本作品为面向焊接工序设计的手动式焊缝定位回转工作台，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计公差规范，对每一处装配配合关系进行了完整定义，可直接用于工程图导出与结构干涉校验。模型外观渲染采用工业级写实材质方案，机身主体支撑结构件赋予磨砂黑色金属材质，模拟焊接工装常用的Q235钢板焊接后喷塑的表面质感；中部箱体外壳赋予暖棕色哑光工程塑料材质，还原设备原厂的防护外壳视觉效果；侧面操作手轮采用银灰色铸铁材质搭配亮面金属握柄，精准还原手轮操作件的真实触感；顶部回转工作台面采用车削加工后的银灰色钢材材质，表面刻画了均匀分布的安装定位螺孔与中心定位止口，清晰呈现工装台面的装夹功能特征。结构设计层面，设备采用倾斜式支撑基座，底部设置带安装孔的固定支脚，可通过螺栓稳固锁止在车间地面或配套工作台上，避免焊接作业过程中出现设备移位；侧面配置大直径手摇轮，通过内部齿轮减速机构连接顶部回转支承，操作人员转动手轮即可平稳驱动台面实现周向回转，可根据焊缝位置灵活调整工件朝向，无需反复拆装工件即可完成环形焊缝、多面焊缝的连续焊接作业，大幅降低焊接操作的劳动强度；机身侧面还设置了锁紧旋钮，可在调整至目标角度后锁止回转机构，避免焊接过程中台面意外转动影响焊缝成型质量。设计思路上，该工作台定位为中小批量焊接加工场景的低成本变位工装，无需接入电源或气动动力源，纯手动驱动的结构大幅降低了设备的采购与维护成本，紧凑的机身尺寸可适配多数小型焊接工位的空间要求，顶部标准法兰式安装台面可搭配定制化夹具适配不同外形的焊接工件，兼具通用性与实用性，模型完整还原了设备的所有外部结构与核心传动连接关系，可作为焊接工装设计、工位布局规划的参考三维模型使用。
