1835款12磅口径轮式山榴弹炮

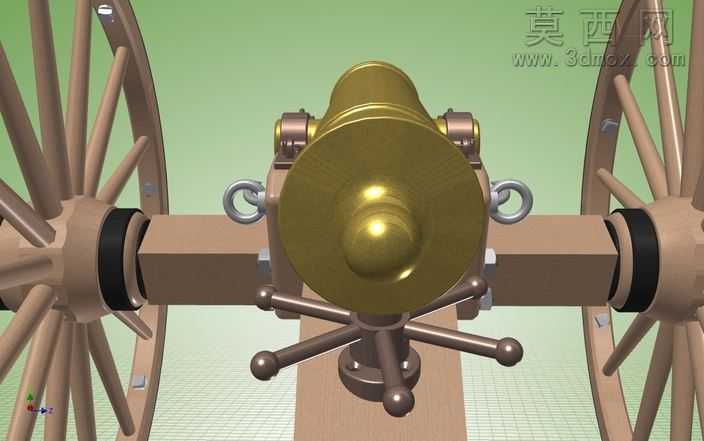

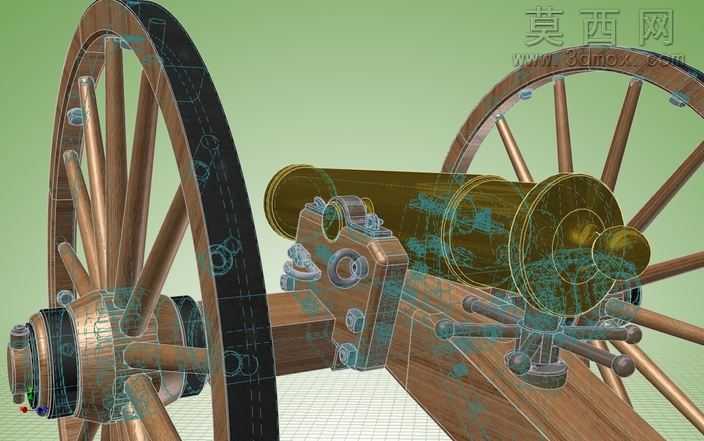

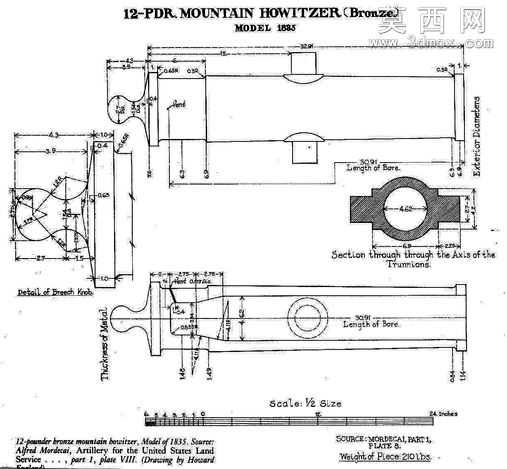

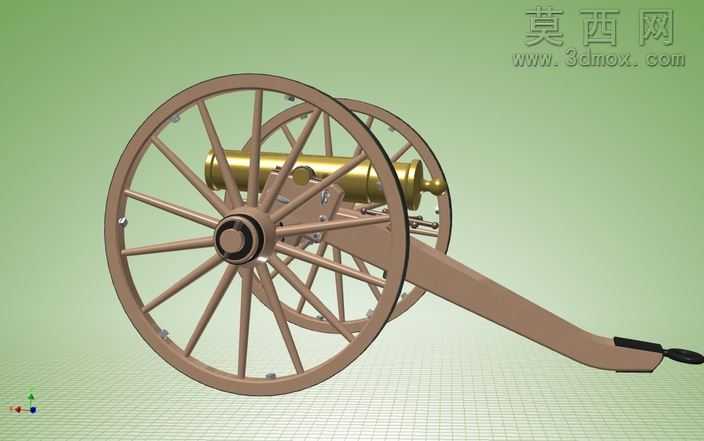

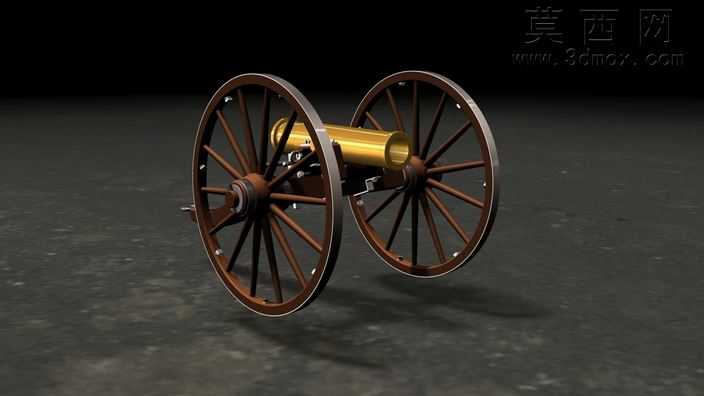

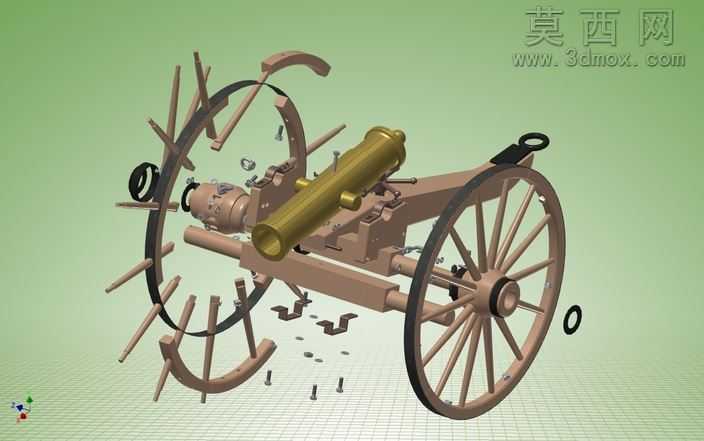

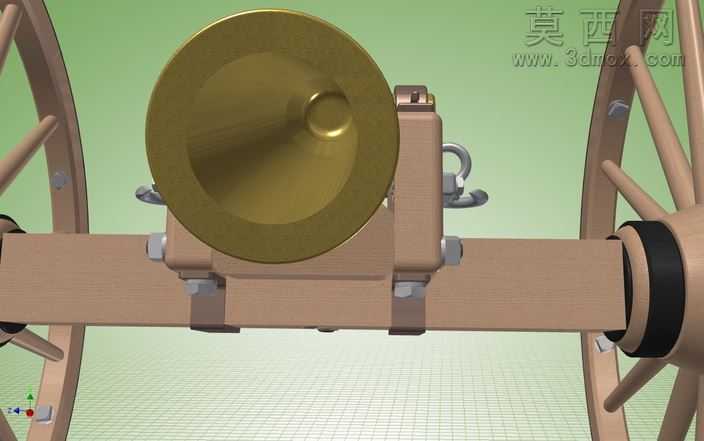

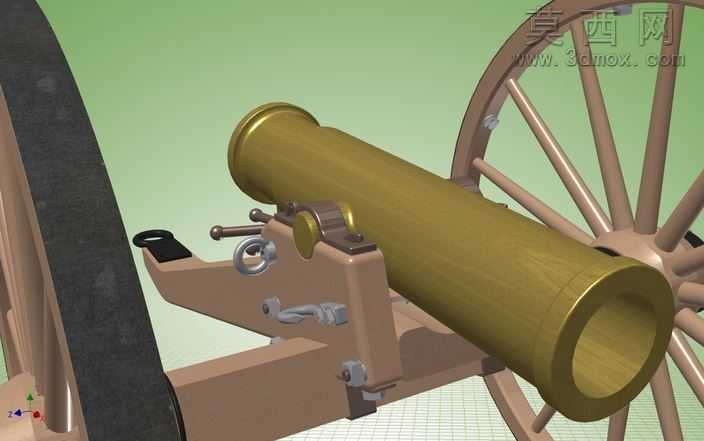

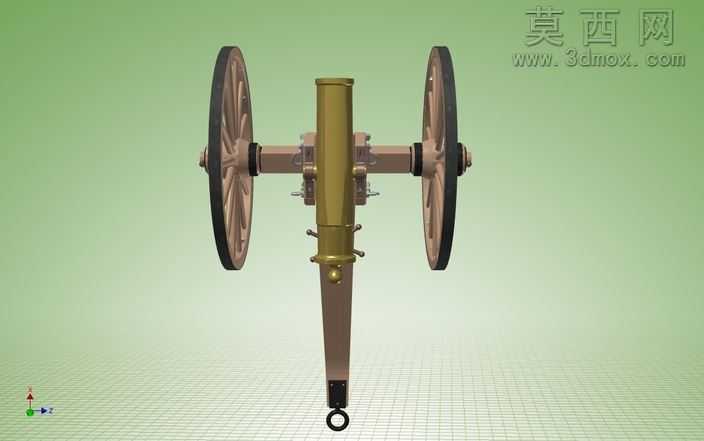

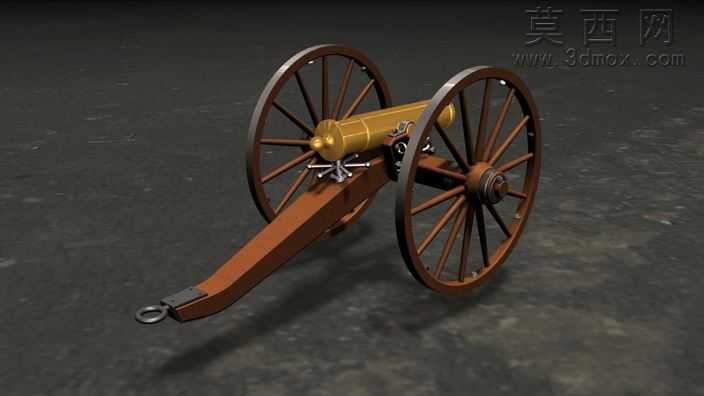

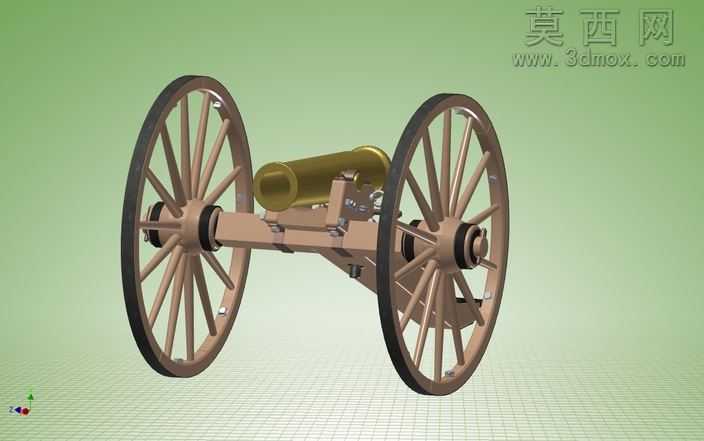

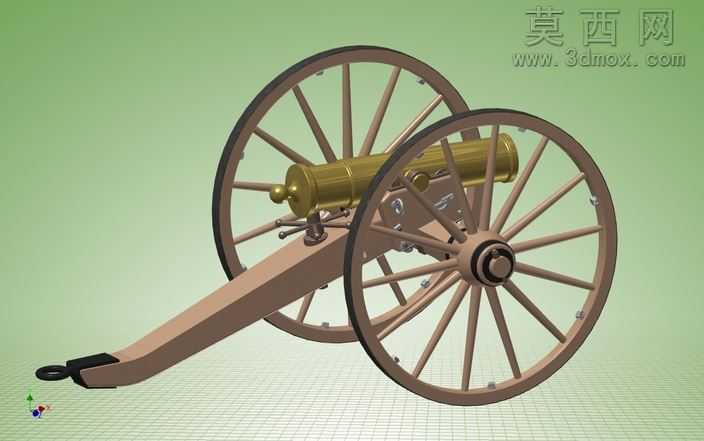

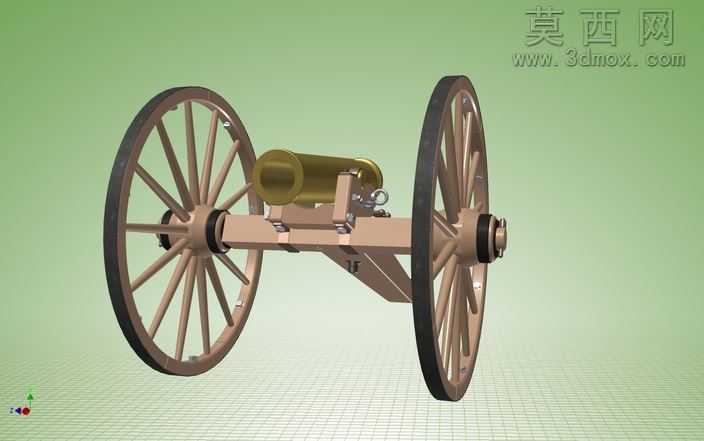

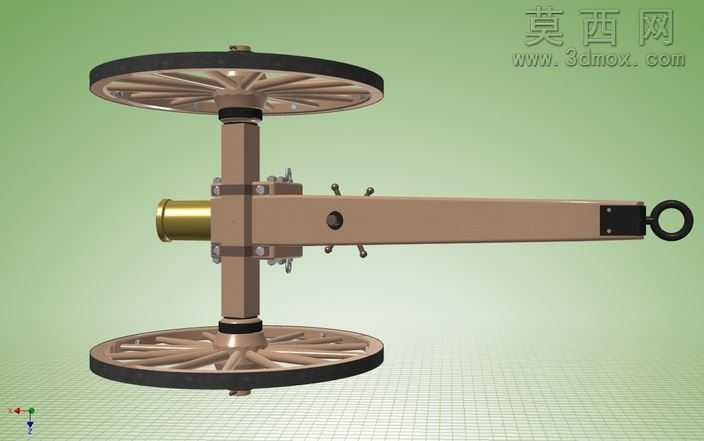

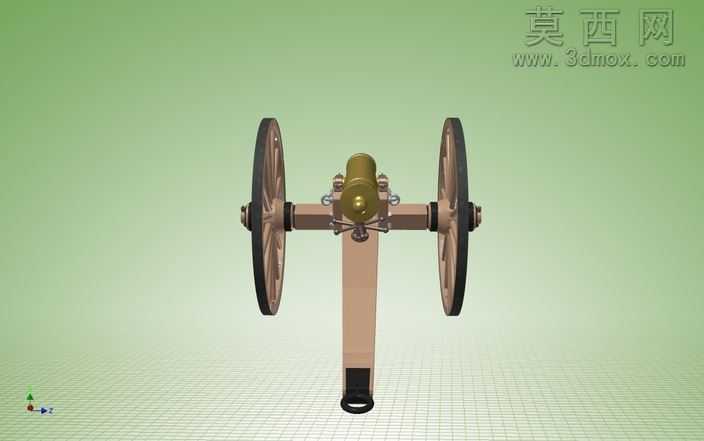

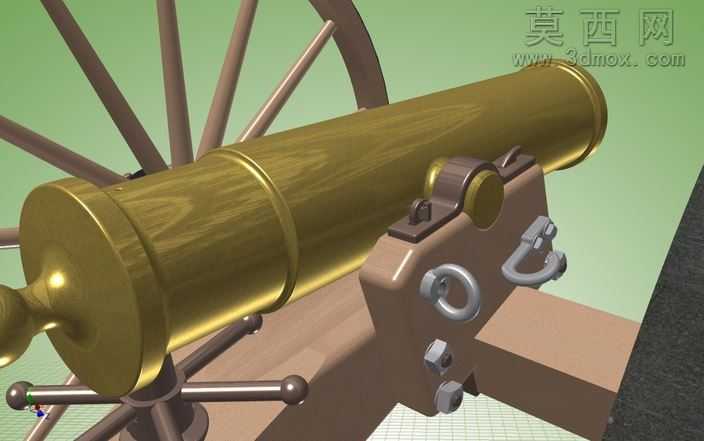

本模型为1835年制式12磅口径山榴弹炮的三维复刻作品，建模阶段以历史留存的同型火炮测绘资料为核心依据，采用Autodesk Inventor完成全参数化建模流程，首先对炮身、轮架、炮架拖尾三大核心结构进行独立零件建模，再通过装配约束完成整体结构的组合校验，确保各部件的活动逻辑符合历史实物的机械特性。炮管部分还原了黄铜铸造的前装滑膛炮结构，对炮尾的点火孔、炮身的加固箍圈、炮口的圆弧收边都做了精细化的曲面处理，建模时严格遵循12磅口径火炮的膛径、炮管长度比例，还原了炮耳轴与炮架的连接结构，保证炮管俯仰动作的结构合理性。轮架部分复刻了19世纪陆军常用的辐条式木轮结构，对每一根辐条的排布角度、轮圈的分层加固结构、轮毂的金属包边都做了独立建模，还原了木质轮架与金属固件的装配关系，轮轴部分做了可转动的结构约束，能够模拟火炮拖行时的车轮转动效果。炮架拖尾部分还原了硬质木材的梁式结构，对拖尾末端的牵引挂环、炮架与轮轴的连接支架、炮身俯仰调节的卡位结构都做了细节还原，所有金属固件的螺栓、销钉都按照实物的排布位置做了等比例建模，没有省略小型结构件。材质渲染阶段，针对不同部件的材质特性做了区分处理：炮管部分采用黄铜材质，调整金属粗糙度参数还原古旧铜器的哑光金属质感，添加细微的氧化痕迹与使用磨损纹理，还原年代感；木质轮架与拖尾部分采用深色硬木材质，添加木材自然纹理、漆面磨损露木的效果，还原长期使用后的旧化质感；车轮轮毂、连接螺栓、炮耳轴等金属固件采用熟铁材质，调整金属反光度与粗糙度，添加轻微的锈迹纹理，区分铸铁与黄铜的材质差异。场景渲染时采用浅绿渐变背景搭配网格地面，添加柔和的环境漫反射光与主光源，突出火炮整体的结构轮廓与材质细节，多角度渲染图完整展示了火炮的正面、侧面、尾部结构，清晰呈现各部件的装配关系。设计过程中重点还原了该型山榴弹炮的轻量化山地作战特性，轮架与炮身的比例符合历史上该型火炮可骡马拖曳、短距人力搬运的设计特点，所有结构没有添加虚构设计，完全遵循历史实物的结构逻辑，模型同时输出STEP/IGES通用格式，可导入多数三维软件进行结构查看、二次修改或3D打印制作，可用于近代军事装备研究、历史场景复原、军事题材文创设计等场景。
