铁路反辊棒机械零部件结构设计

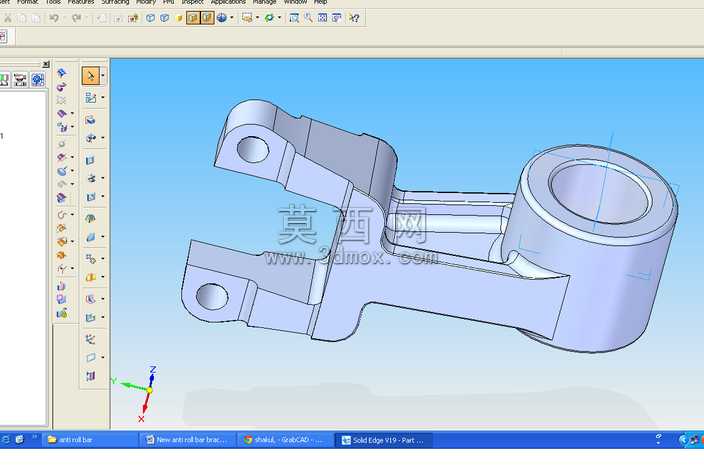

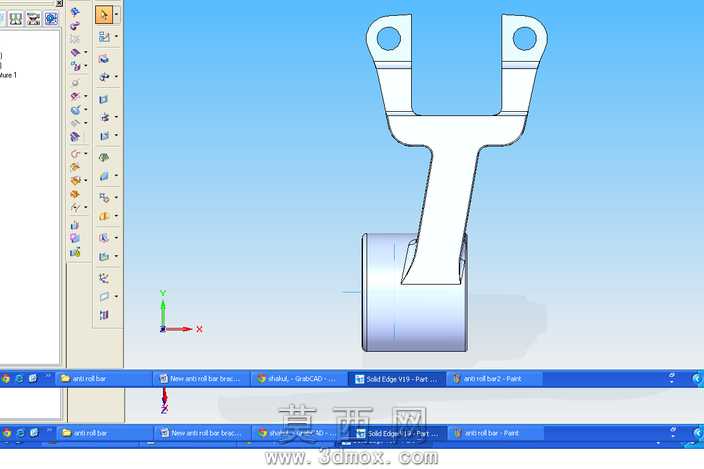

做这个反辊棒的建模时，我是从加工适配的角度切入的，毕竟这是铁路场景里用的受力构件，光看着外形像没用，得考虑实际加工出来能不能扛住交变载荷，装上去能不能和配套部件严丝合缝。一开始画草图的时候，我没急着拉实体，先把两个叉耳的孔位同轴度要求卡准了——这两个带孔的叉耳是要和联动销轴配合的，要是两个孔的轴线偏了0.1毫米，装的时候销轴就会别劲，用不了多久就会磨出旷量，铁路部件的可靠性要求容不得这种误差。中间连接的臂部我一开始做的是等厚直壁，后来翻了类似铁路构件的受力分析资料，把臂部和右端筒座衔接的位置做了渐变加厚的过渡，还加了小尺寸的内凹加强筋，不是那种突兀的外凸筋，外凸筋在户外用容易积灰积水锈蚀，内凹的结构既不增加太多整体重量，又能把筒座传递来的径向力分散到整个臂身上，不会在衔接位置出现应力集中断茬。右端的大筒座是整个零件的核心回转配合位，建模的时候特意把筒壁的厚度做了均匀化处理，内壁的配合面留了精加工余量的示意层，毕竟这个位置要装衬套，要是壁厚不均匀，后续镗孔的时候就容易让薄壁位置出现让刀变形，衬套装进去就会失圆。处理两个叉耳和臂身的衔接位置时，我没直接用直角倒棱，而是做了R3的圆角过渡，别小看这个小圆角，机加工的时候直角位置容易出应力裂纹，热处理的时候也容易淬裂，圆角过渡能把这些风险降下来，而且装配的时候也不会刮伤配套零件的接触面。曲面部分其实没做太多花哨的造型，所有的曲面都是为功能服务的，臂身侧面的微弧面是为了脱模方便考虑的，要是做成纯平面，压型或者铸造的时候起模阻力大，容易带掉表面料层。调试材质光影的时候，我选了偏哑光的金属质感，没有做亮面镀铬的效果，毕竟铁路部件都是做喷丸防锈处理的，亮面反而不符合实际使用的状态，光影打在筒座的圆弧面上时，特意调整了光位让过渡圆角的轮廓能清晰显示，方便看清楚结构衔接的细节。整个模型做下来，没有多余的装饰结构，每一处凸起、圆角、壁厚变化都是对着实际加工和使用场景调的，不管是拿来做数控加工的参考，还是做铁路组件的装配模拟，都能直接用，不会出现那种看着好看但做不出来、装不上去的问题。
