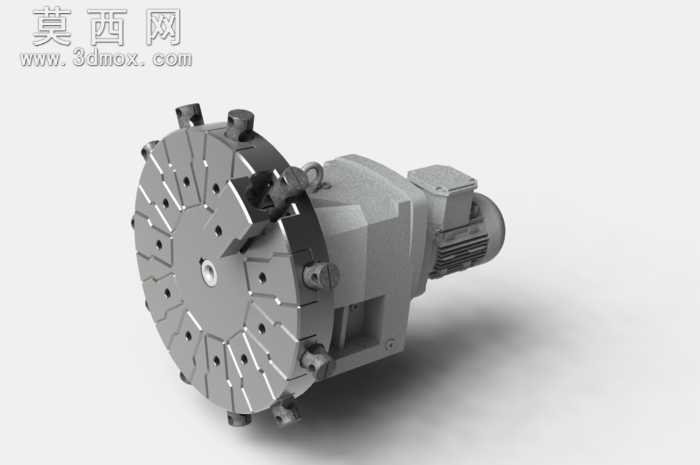

35毫米规格分裂分切装置三维结构设计

做这个35毫米规格的分裂分切装置模型时，我是从加工适配的角度切入建模的，毕竟这类装置最终要落地到实际生产，建模阶段就得把后续加工、装配的坑提前填上。一开始画刀盘部分的时候，最先纠结的是刀座的排布密度，一开始想把12个刀座均匀铺满整个盘面，后来算下来相邻刀座的安装间隙只剩2毫米，不管是铣加工走刀还是后续换刀拧螺栓，操作空间都完全不够，索性把刀座数量减到8个，每个刀座之间留足5毫米的操作间隙，还特意在每个刀座旁加了嵌入式的定位销孔，不用额外做划线标记，装刀的时候直接靠定位销卡准位置，能省不少校刀的时间。刀盘和后方传动箱体连接的法兰面，我没做整面的平面接触，特意在法兰外圈留了0.2毫米的凸台止口，内圈做了一圈密封槽，后续装O型圈就能挡住加工时溅进来的碎屑和切削液，不会渗到轴承位里磨坏传动件。后面的驱动电机和减速箱体衔接的位置，一开始直接把电机座和箱体做成了一体结构，转个角度才发现，电机接线盒的位置刚好被箱体的加强筋挡住，现场接线根本伸不进去手，赶紧把电机安装座改成了可旋转的法兰结构，留了四个均布的安装螺孔，现场装的时候能根据布线方向转90度调整接线盒朝向，不用额外改走线架。曲面处理上没做太多花里胡哨的流线造型，毕竟是工业加工用的设备，所有外露的棱角都倒了R3的圆角，既避免加工时锐边割手，也不会因为应力集中在长期震动的工况下出现开裂。材质调试的时候，刀盘部分特意给了硬质合金钢的磨砂金属质感，刀座的锁紧螺栓做了发黑处理的材质区分，减速箱体用了铸铝的亚光灰质感，电机外壳保留了散热筋的细节，打光的时候特意在刀盘的切削刃位置加了一点高光，能直观看到每个刀位的安装角度是否对齐。装配逻辑上我把整个模型拆成了刀盘组件、减速箱组件、电机组件三个子装配体，每个组件之间的配合都留了合理的公差间隙，比如电机输出轴和减速箱输入孔的配合选了H7/k6的过渡配合，既不会松旷晃荡，压装的时候也不用费太大力气，后续拆换电机也方便。整个模型没有做多余的装饰结构，每一处凸起、孔洞都是对应实际加工和装配的需求，不管是拿来做实训教学的拆解案例，还是给实际设备改型做参考，都能直接对应到真实的加工工序，不会出现看着好看但做不出来的问题。
