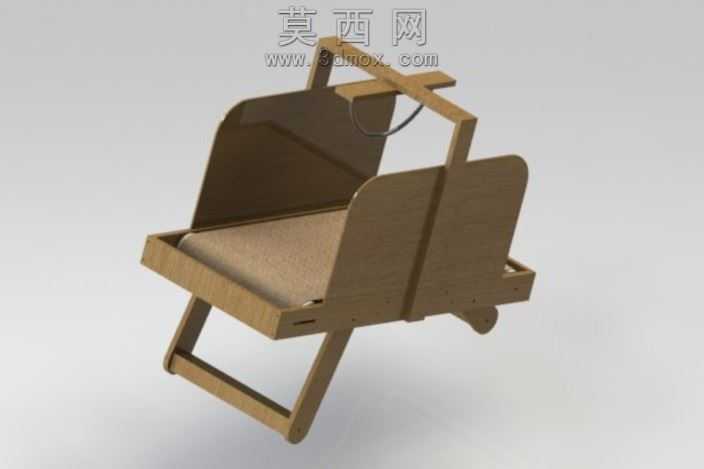

木质折叠宠物狗跑步机三维结构设计

做这个木质折叠狗跑步机的时候，最先卡壳的是跑带承托面的弧度处理，一开始想做完全平直的板面，后来翻了宠物运动器械的受力资料，发现狗狗跑动时爪子落地的瞬间有个向下的缓冲形变，平直硬木板跑久了容易伤狗的腕关节，就把承托跑带的内凹面做了2度的微弧处理，建模的时候特意把曲面的曲率连续调到G2，避免跑带滑动的时候出现卡顿硌边的问题。框架部分一开始想做全固定榫卯结构，后来考虑到普通养宠家庭家里空间有限，就改成了可折叠的铰接结构，这里的配合间隙调了快七次，一开始留0.2mm间隙的时候折叠会卡滞，留到0.5mm又会出现展开后晃动感太强的问题，最后把铰接位的轴孔配合做成过渡配合，轴端加了隐形的嵌入式磁吸定位块，展开的时候咔哒一声就能卡紧，不用额外的插销固定，折叠的时候只要轻抬侧边的解锁拨片就能收合，收完之后厚度只有12厘米，可以直接塞到沙发底下或者门后缝隙里。材质调试的时候没选那种亮面的清漆效果，特意做了半哑光的橡木纹理，粗糙度调到0.3，光影打上去的时候不会出现刺眼的反光，避免狗狗运动的时候被反光晃到分心，跑带部分选了带细微颗粒感的磨砂帆布材质，摩擦力调得刚好，既不会因为太滑让狗狗跑的时候打滑崴脚，也不会因为摩擦力太大磨坏狗狗的爪垫。侧边的防护栏一开始设计得比较高，后来建模装配的时候发现太高的话狗狗上下的时候会绊到，就把护栏高度降到刚好到狗狗躯干中部的位置，既能防止跑动的时候侧摔，又不影响狗狗自主上下。前面的提手部分做了圆弧过渡，没有尖锐的棱角，搬挪的时候不会硌手，底部的支撑脚特意加了1厘米的防滑橡胶垫，建模的时候把橡胶垫的压缩形变也考虑进去了，狗狗在上面快速跑动的时候整个架子不会出现位移打滑的情况。整个模型没有用多余的装饰件，所有结构件都是兼顾功能和加工可行性，板材切割的时候全是直边加少量圆弧，普通的激光切割机或者曲线锯就能加工，不需要复杂的五轴设备，普通手工爱好者买几张多层板就能自己做出来，跑带的张紧结构藏在前端的横梁里，用两个隐形的张紧螺丝就能调节跑带松紧，不用拆开整个框架就能维护，对于养中大型犬的家庭来说，不用出门就能让狗狗在家得到足够的运动量，尤其是下雨天或者高温天没法出门遛狗的时候，这个装置就能派上大用场，折叠收纳的设计也不会占用太多家居空间，和木质的家装风格也能很好地融合，不会像金属器械那样显得冷冰冰的。
