老式棉花轧棉机结构三维设计模型

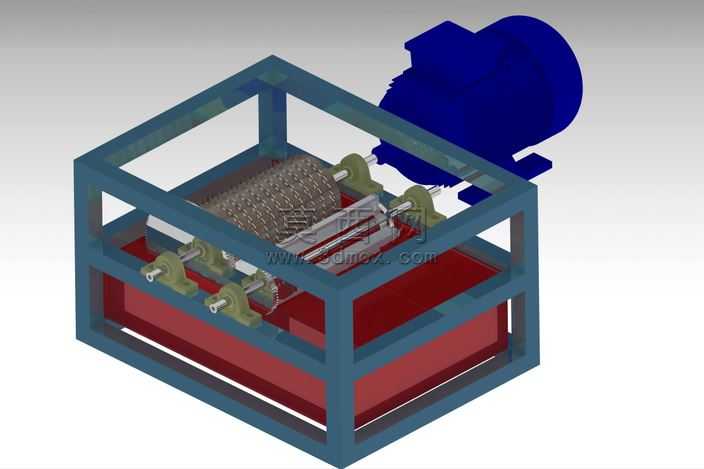

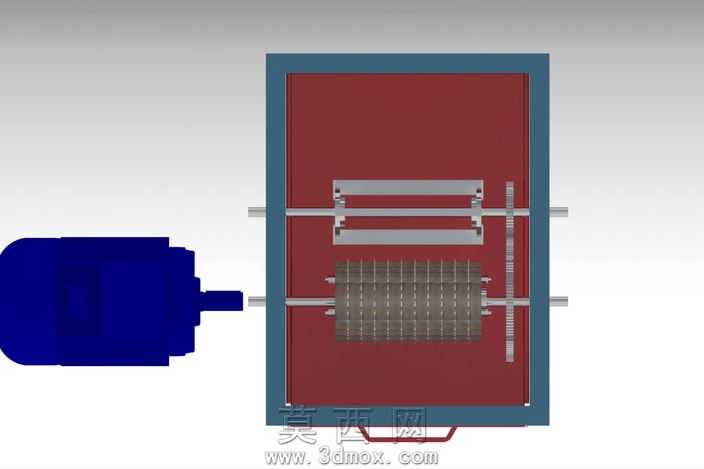

做这个老式轧棉机模型的时候，特意选了装配逻辑视角来搭整个结构，毕竟这种老农机最讲究的就是各个辊轴和机架的配合精度，差一点都没法还原当年实际工作的状态。一开始画机架的时候没直接用整块方壳，特意把边框做了双层折弯的结构，老设备的机架都是薄铁板敲出来的，要是做成实心块就完全没那味儿，边框上留的六个轴孔位置反复调了三次，一开始把上下辊的孔位对齐成同一直线，后来翻了老轧花机的实物图才发现，下辊也就是带刺的那个工作辊，要比上压辊往进料口方向偏12毫米，这样籽棉喂进去的时候能先被刺辊勾住，不会在上压辊那里打滑空转。那个蓝色的驱动端一开始想做成一体化的电机壳，后来拆成了端盖、壳体、输出轴三个独立零件，毕竟实际装配的时候电机是要通过联轴器和工作辊连的，做成整的就没法演示装配关系，连轴器那里特意留了0.2毫米的间隙配合，模拟实际安装时候的公差余量，不会像很多模型那样把所有零件都做成零间隙卡死，看着就假。中间那个带密集齿的刺辊是整个建模最费时间的部分，一开始用阵列做齿的时候，直接沿圆柱面圆周阵列出来的齿都是垂直于辊面的，实际老轧棉机的刺齿是有15度倾斜角的，勾棉的时候才能把棉纤维从籽上扯下来不卡棉，挨个调齿的倾斜角度太费时间，后来先做了单个带倾角的齿，用沿曲线阵列的方式顺着辊面的螺旋线走，出来的齿排刚好是螺旋排布，和真实设备的齿辊结构一模一样，转起来的时候棉纤维能顺着螺旋方向往出料口走，不会堆在辊子中间。上压辊的两个平行架一开始做成了固定死的结构，后来想起老轧棉机是要根据喂入籽棉的厚度调整压辊间隙的，特意在架的两端加了长条形的调节槽，还做了两个小的压紧块零件，模拟实际用螺栓锁紧调节间隙的结构，虽然是模型但把这个功能结构做出来，整个设备的工作逻辑就顺了。材质调试的时候，机架的红漆特意调了点做旧的质感，加了细微的磨损划痕，不是那种亮得晃眼的新油漆，毕竟是老式设备，用久了漆面上肯定有掉漆和磨出来的印子，刺辊用了发灰的金属材质，模拟长期碰棉花磨出来的哑光金属感，电机壳的蓝色也选了偏深的工业蓝，不是亮蓝色，和老设备的电机配色对得上。打光的时候特意在刺辊位置加了个弱补光，能看清齿的倾斜角度，不会因为齿太密显得一团黑，机架内部的空腔也留了微弱的环境光，能看清内部的装配层次，不会整个机壳里面黑糊糊的看不出结构。整个模型做下来没加多余的装饰零件，所有结构都是围绕轧棉的工作逻辑来的，从动力输入到刺辊勾棉、压辊喂入、间隙调节，每一处配合都能对应上实际设备的工作原理，不管是用来做农机结构演示还是老机械复原参考，都能把老式轧棉机的核心结构讲清楚，不会是个只有外形的空壳子。
