经典Strat型电吉他精细三维设计作品

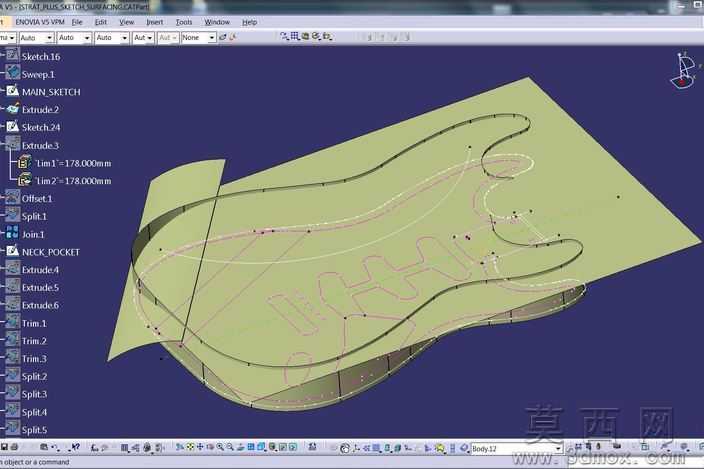

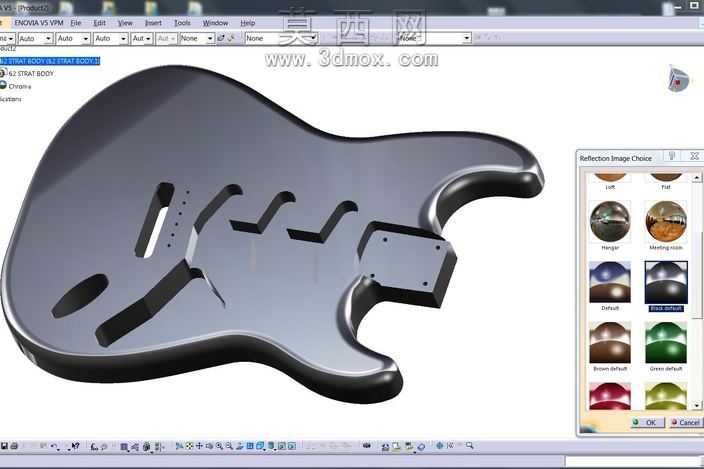

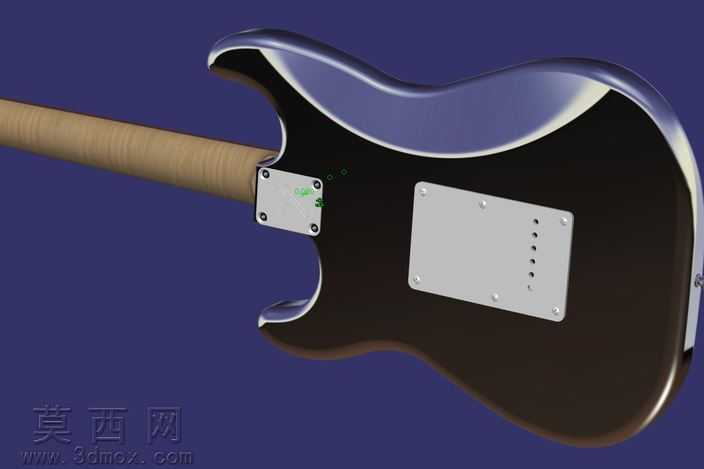

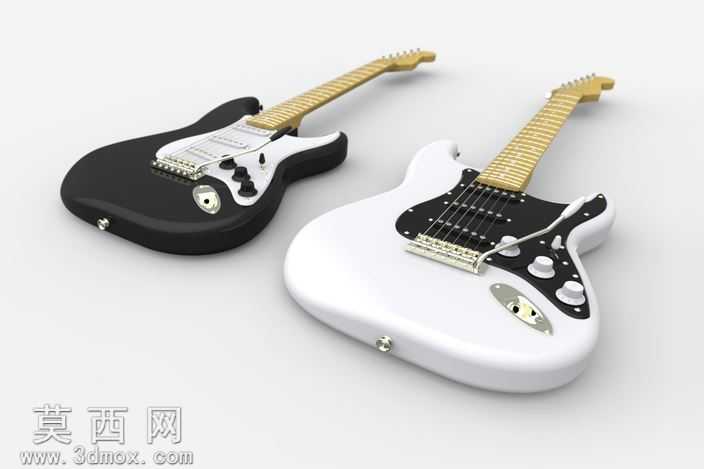

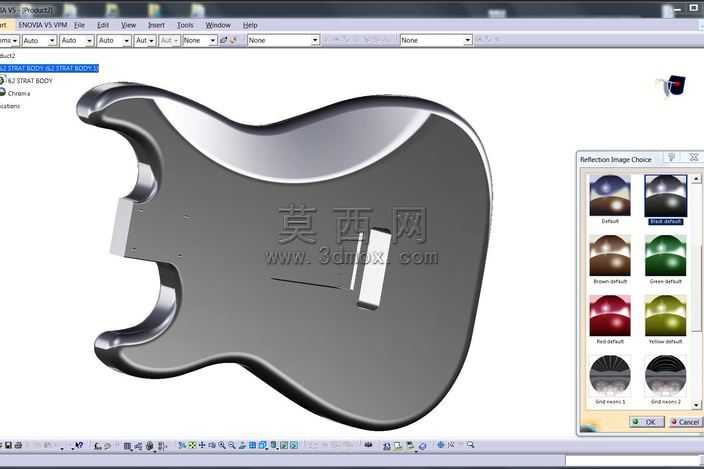

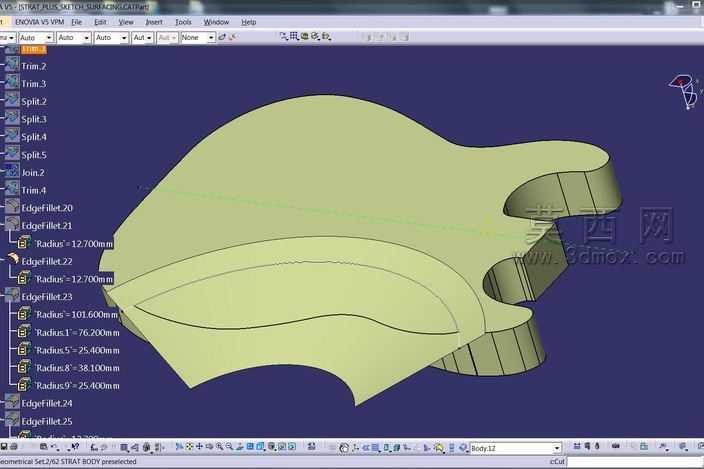

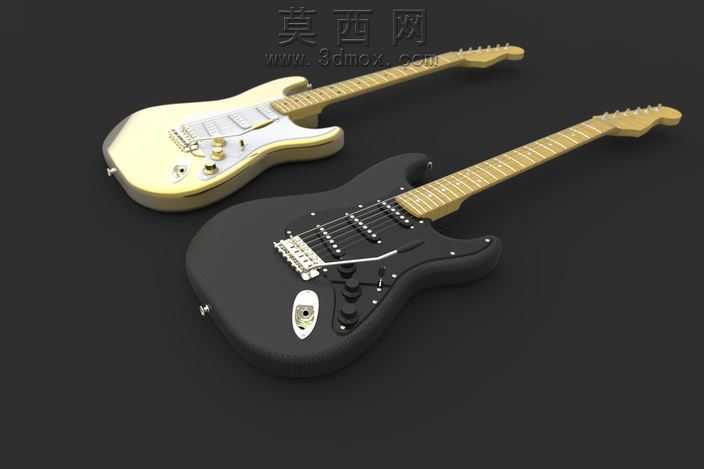

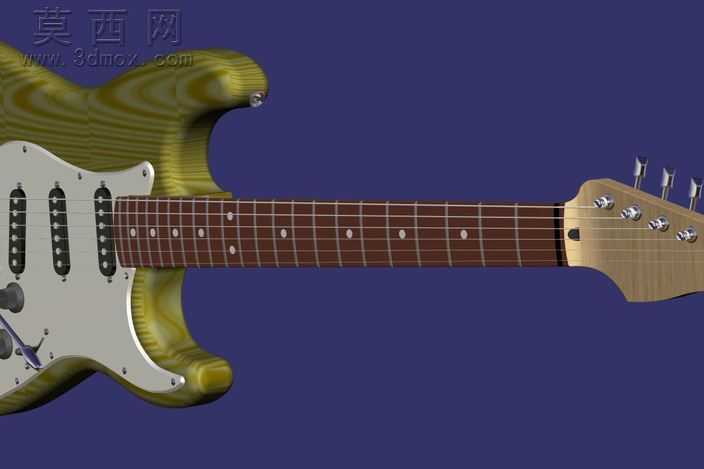

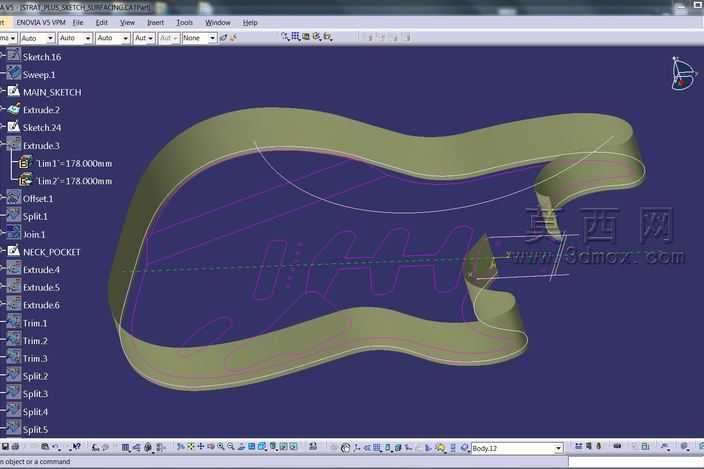

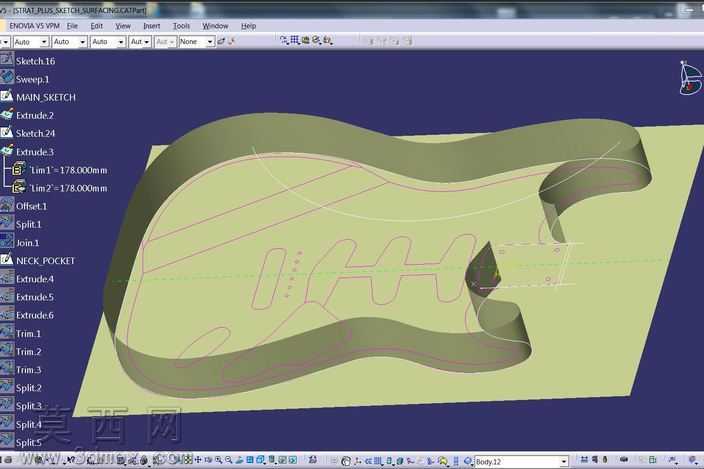

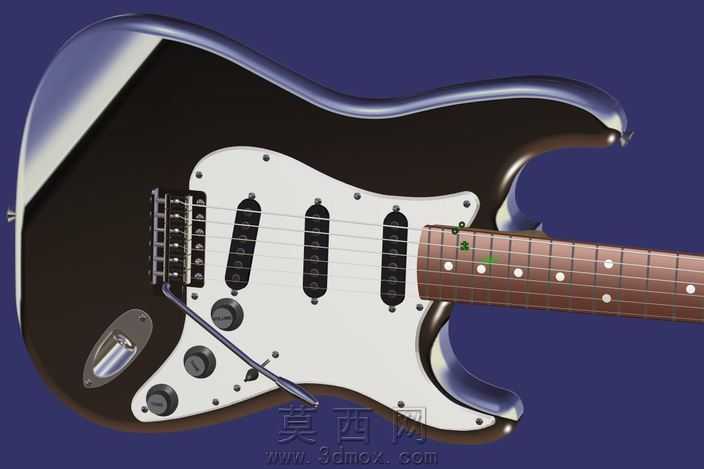

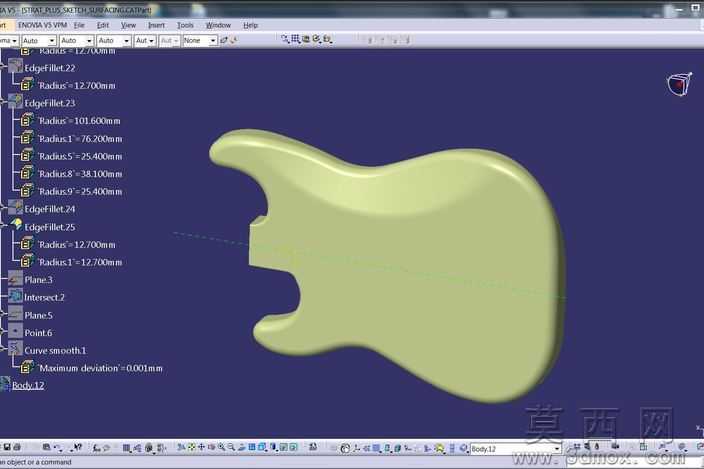

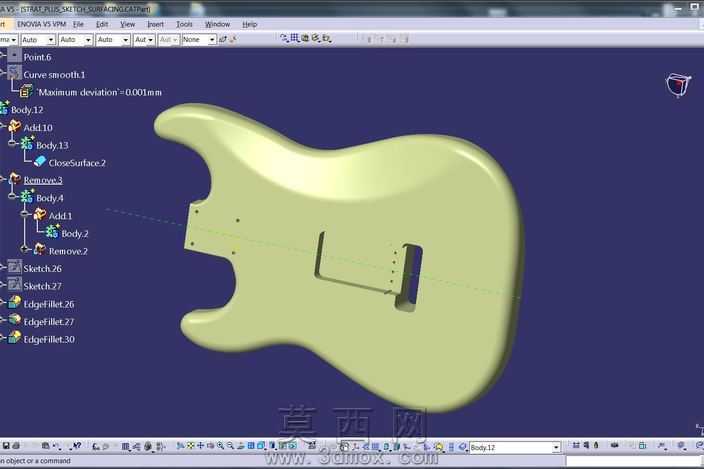

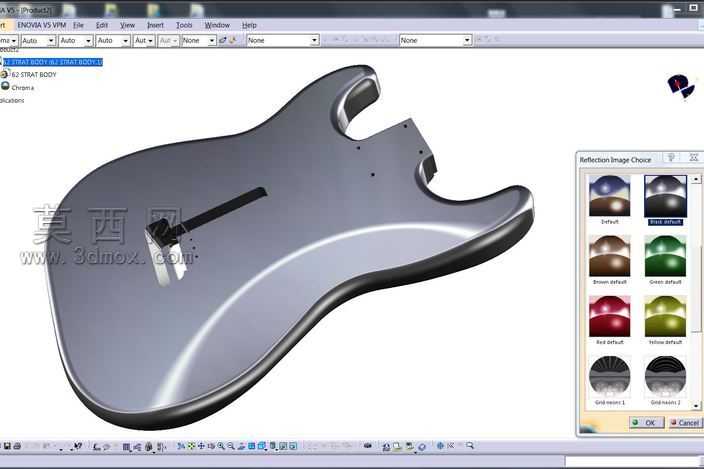

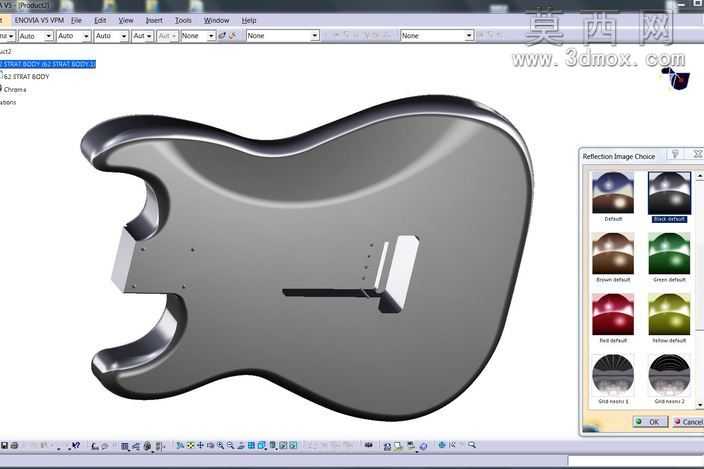

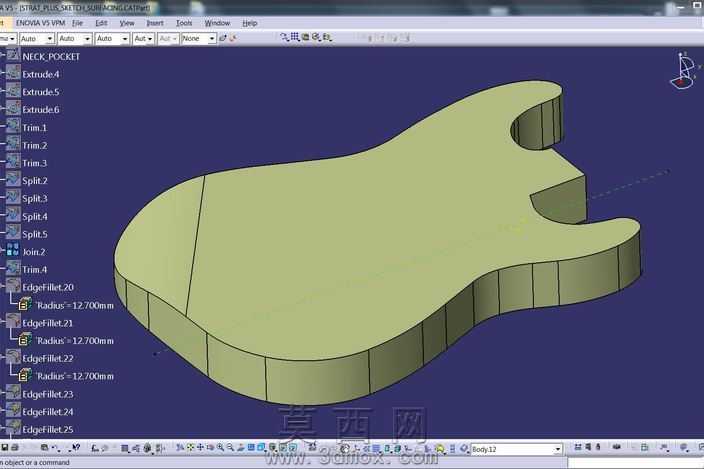

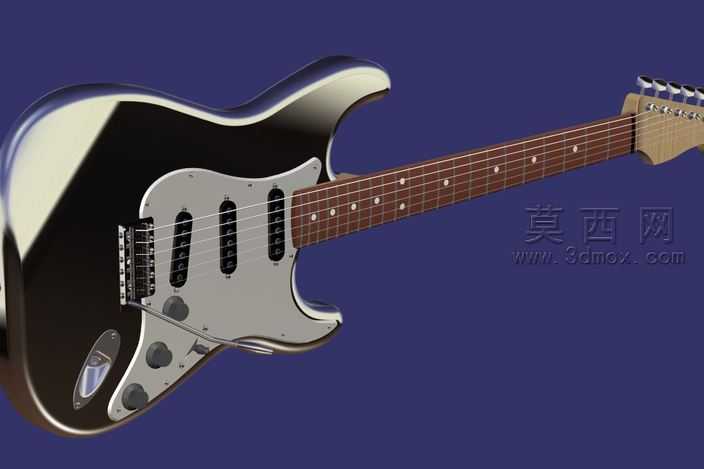

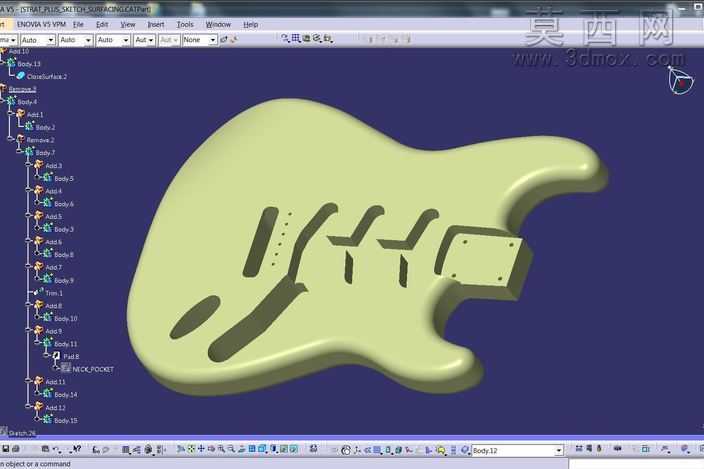

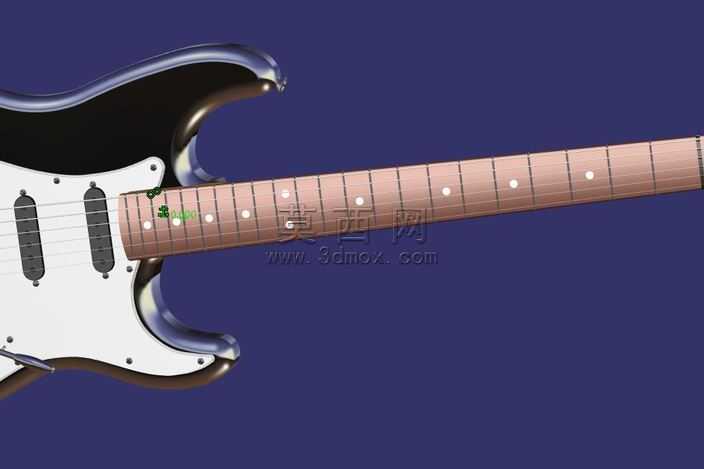

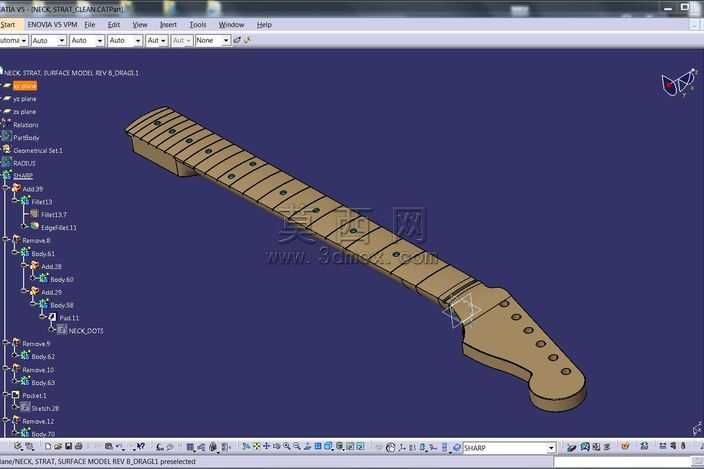

做这个电吉他模型的时候，最先抠的是琴身曲面的流畅度，毕竟Strat款标志性的双缺角弧度是灵魂，一开始用放样做出来的曲面在琴腰位置总有细微的折痕，反复调整了三次截面线的控制点权重，才把从琴肩到琴尾的过渡弧度做顺，摸上去（虚拟预览下）没有突兀的棱线，连琴身边缘的圆弧倒角都特意做了渐变处理——握持区域的倒角半径更大，靠近琴桥的位置收窄，还原真实吉他握持时的贴合手感。琴身护板的安装位没做简单的平面贴合，特意留了0.2mm的下沉台阶，模拟真实护板嵌入琴身的装配间隙，三个单线圈拾音器的安装孔位都做了对应的定位柱，连拾音器表面的磁柱点都一个个排好位置，磁柱的高度差也做了细微区分，不是整整齐齐的平面，对应真实琴弦震动的拾音距离差。琴颈部分的指板弧度花了不少功夫，指板不是纯平的，带9.5英寸的曲率半径，品丝的位置严格按照有效弦长的比例排布，每根品丝的两端都做了微小的倒角，避免划手的真实细节，指板上的品位标记点嵌在指板表面下方0.1mm，不是浮在表面的贴图。琴桥部分的颤音系统是装配逻辑里最复杂的，六个独立的弦鞍都做了单独的活动间隙，摇把的连接位做了万向轴的配合结构，甚至琴身背面的弹簧仓空间都留足了，能直观看到颤音弹簧的挂接位置，不会出现装配干涉。旋钮部分的滚花纹理没用贴图糊弄，做了细密的凹凸齿形，转动的配合位留了合适的间隙，模拟真实旋钮的阻尼感。材质调试的时候，琴身的亮面烤漆特意加了一层清漆的反射层，高光边缘带一点点柔和的泛光，不是死硬的镜面反射，护板的白色做了细微的磨砂质感，和琴身的亮面形成材质对比，金属件的反射做了做旧感的细微粗糙度，不是崭新的亮金属，更贴近常用乐器的质感。琴弦用了细圆柱建模，每根弦的直径对应真实的琴弦规格，从一弦到六弦逐渐变粗，连琴头处的弦钮绕线都做了两圈的缠绕细节，不是直直的一根线穿过去。整个模型没有为了省面砍掉细节，也没做多余的冗余结构，所有部件的配合间隙都控制在真实生产的公差范围内，不管是做产品展示还是结构参考都能用，甚至能直接导出做3D打印的原型验证。
