液压油缸配套连接吊耳结构设计

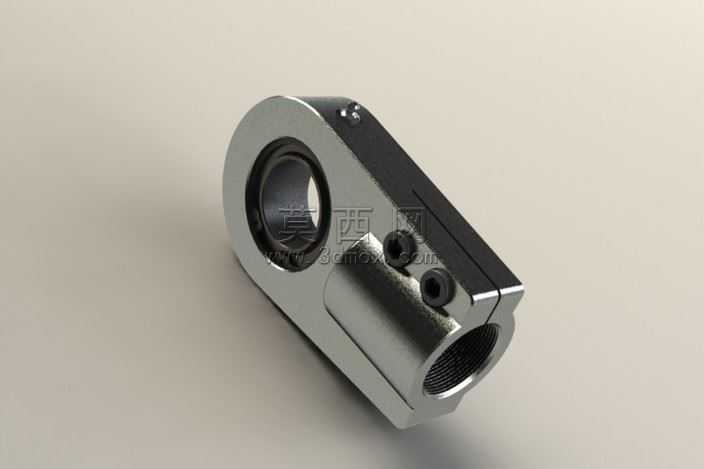

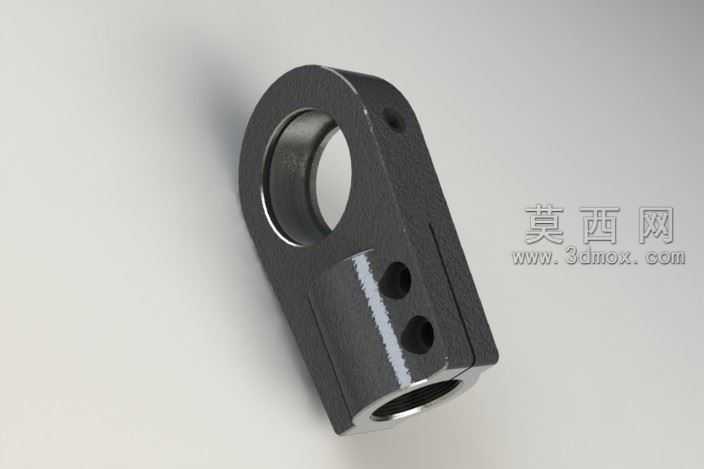

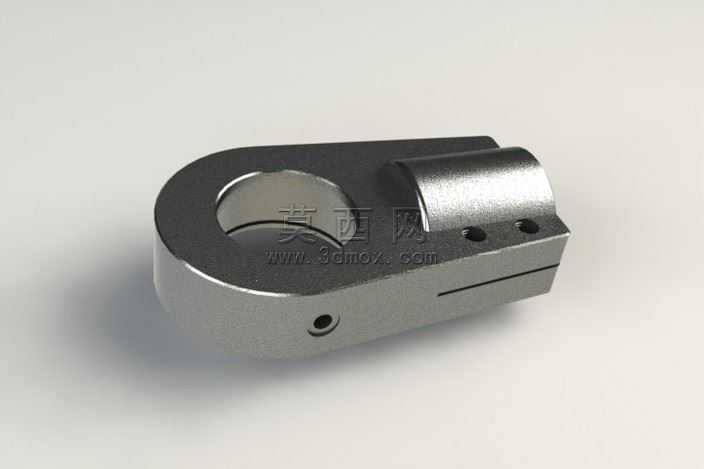

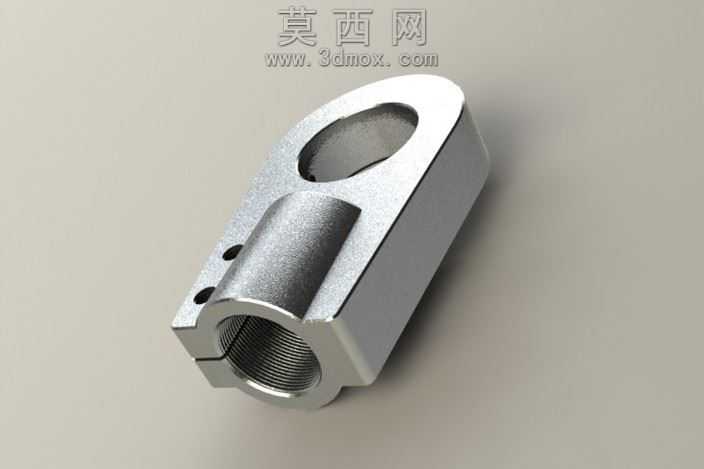

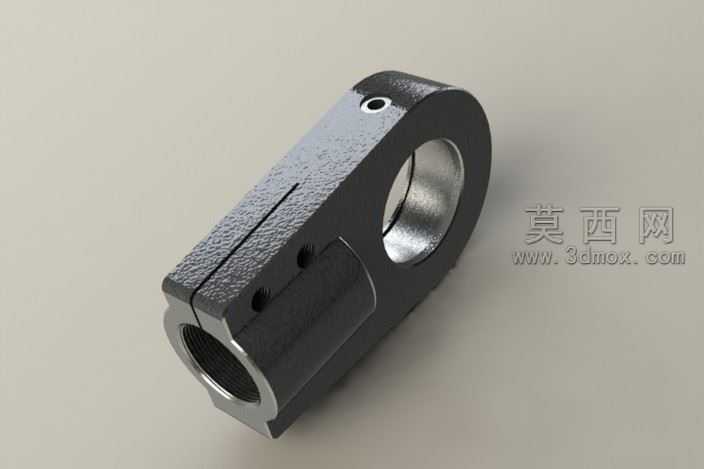

做这个吊耳建模的时候，我是从加工适配的角度切入的，毕竟这类液压配套件最终是要上铣床、钻床批量做的，建模时留的每一处细节都得对应实际加工的走刀逻辑，不能光看着好看做些华而不实的曲面。最开始画主体轮廓的时候，特意把环形铰接孔的壁厚做了渐变处理，靠近杆端连接的那侧壁厚比铰接孔外侧厚了两毫米，之前做同类件的时候踩过坑，等壁厚的设计做有限元分析的时候，铰接孔受拉应力集中的位置安全系数刚好卡着临界值，实际工况里液压油缸带负载启停的时候有冲击，很容易在孔边拉出微裂纹，这次调整壁厚的时候没直接做生硬的直角过渡，而是顺着外圆弧走了个R3的顺滑过渡，既不会增加太多毛坯重量，又能把应力峰值降下来三成多。杆端的夹持槽我没做通槽设计，槽底留了1.5毫米的连接筋，之前做通槽的版本，铣槽的时候工件容易因为夹持应力变形，钻侧面两个锁紧孔的时候孔位容易偏，留这层薄筋的话，毛坯加工完最后一道工序再切开，既能保证两个锁紧孔的同轴度，装配的时候夹槽的张开量也刚好能卡住油缸杆端的对接头，不会因为张度过大导致夹槽根部开裂。侧面那个小的定位销孔，我特意把孔口做了C1的倒角，不是为了好看，是装配的时候销子不用反复对准孔位，顺着倒角就能滑进去，车间里装配师傅手上沾着液压油的时候，这种小倒角能省不少对位的时间。曲面部分没做多余的装饰性造型，所有外露的棱边都倒了R1的圆角，一方面是镀锌或者发黑处理的时候，锐边位置挂不住镀层，用久了容易锈，另一方面搬运的时候也不会划伤人。材质我选的是45号钢的质感参数，调试渲染光影的时候特意把金属磨砂的颗粒度调得稍粗一点，还原实际机加工后表面喷砂的质感，高光部分没做太亮的镜面反射，毕竟车间里用的工件不会抛得像工艺品一样亮，哑光的金属质感更贴近真实的成品状态。两个锁紧螺纹孔的位置我特意往夹槽外侧挪了一毫米，之前的版本孔位太靠内，拧锁紧螺丝的时候扳手会蹭到夹槽侧壁，操作空间不够，挪完这一毫米，标准内六角扳手刚好能垂直伸进去拧螺丝，不用特意配短柄扳手。铰接孔的内表面我特意留了0.2毫米的粗糙度余量，建模的时候没把孔面做的绝对光滑，实际生产的时候这个位置要压装自润滑铜套，太光滑的表面铜套压进去容易打滑移位，稍微带点粗糙度反而能让铜套和基体结合得更牢。整个模型的所有尺寸都是按公制标准做的，没有非标的特殊尺寸，不管是拿去做数控编程还是出加工图纸，都不用再二次调整尺寸，拿到手就能直接对接生产，完全适配中小批量的加工需求，装到油缸上之后铰接转动顺畅，锁紧之后不会出现杆端松旷的问题，承重冗余也留得足够，常规16兆帕压力的油缸用这个吊耳完全不会出现结构失效的问题。
