带语音交互功能的复古夹鼻智能眼镜设计

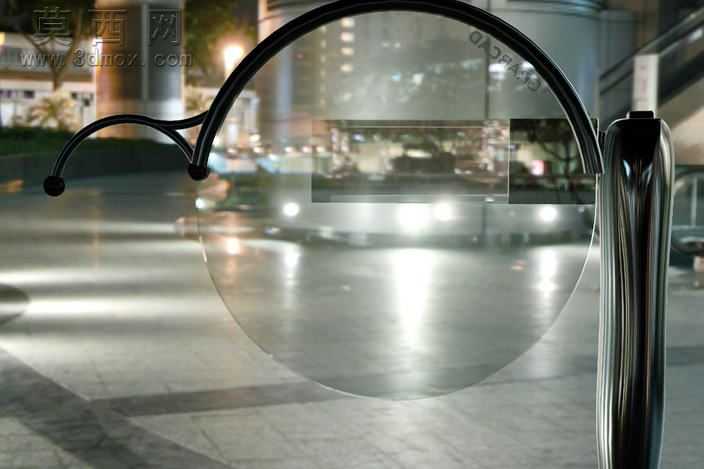

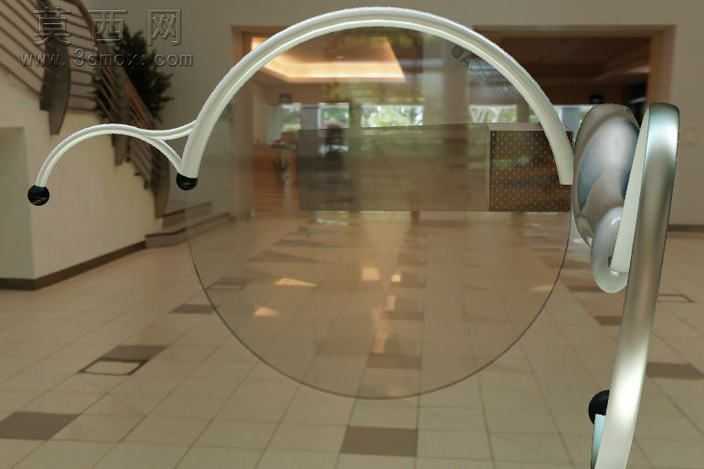

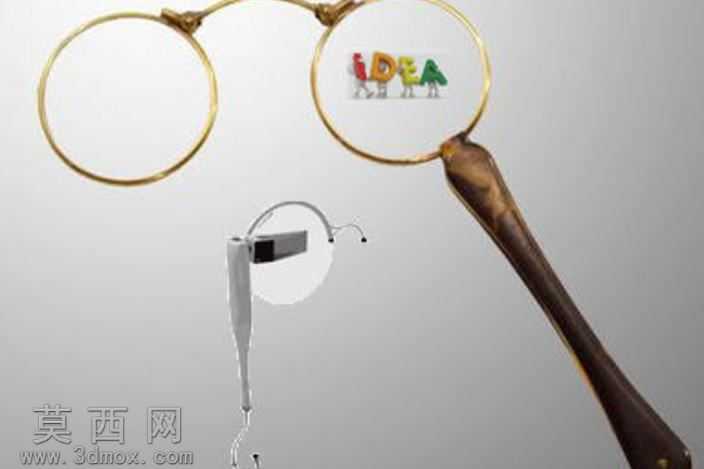

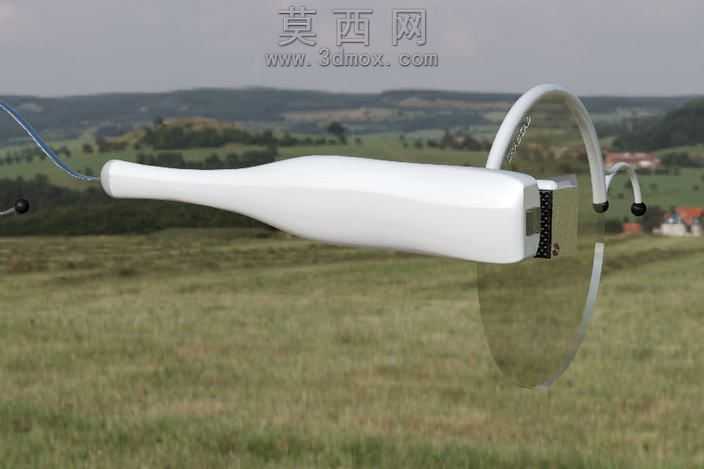

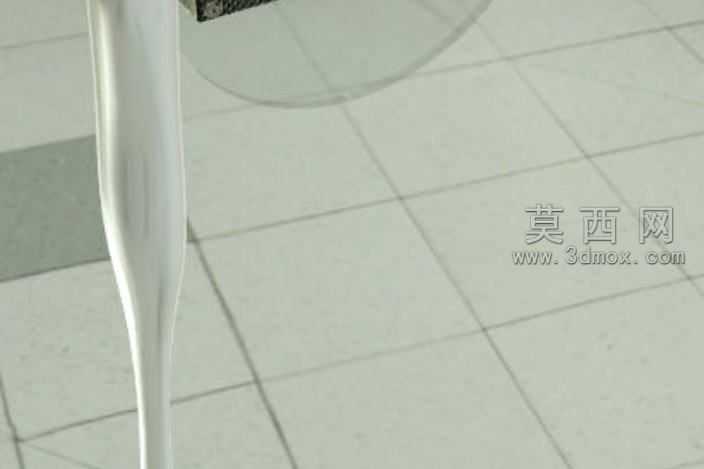

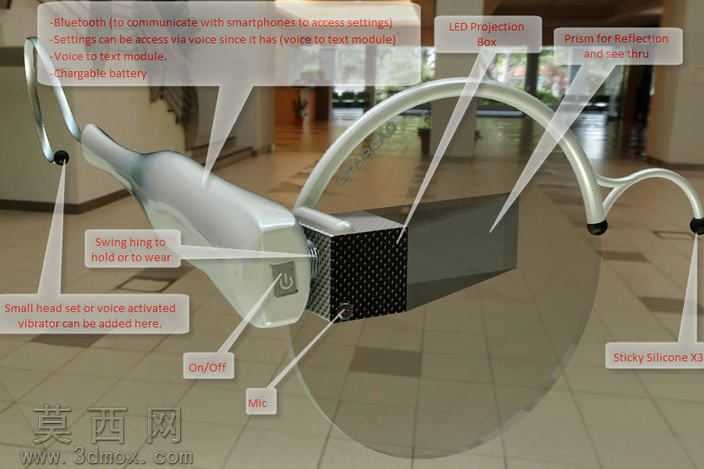

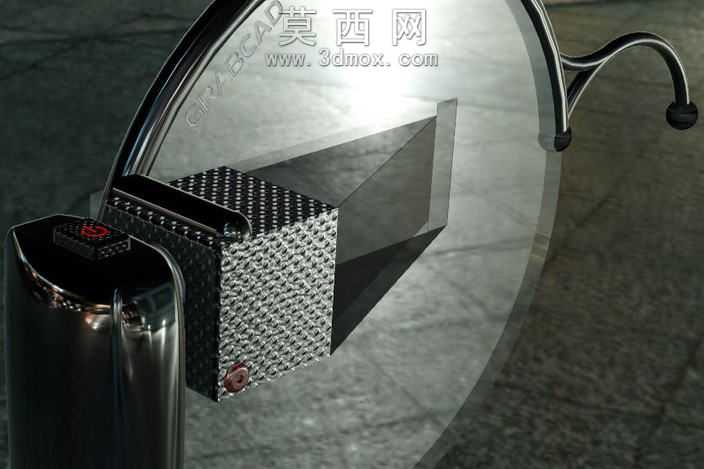

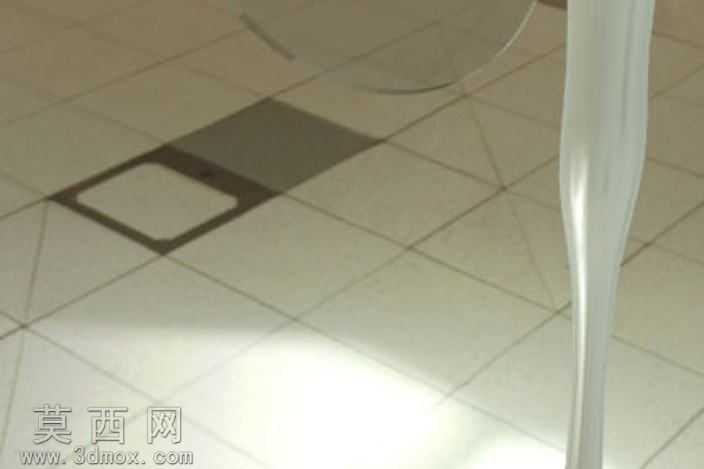

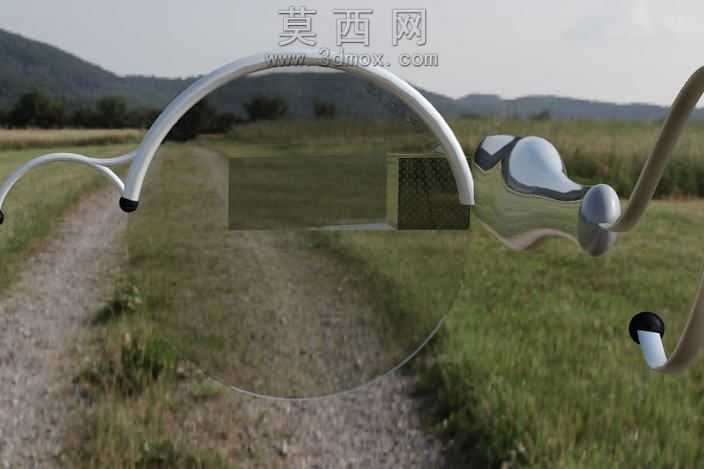

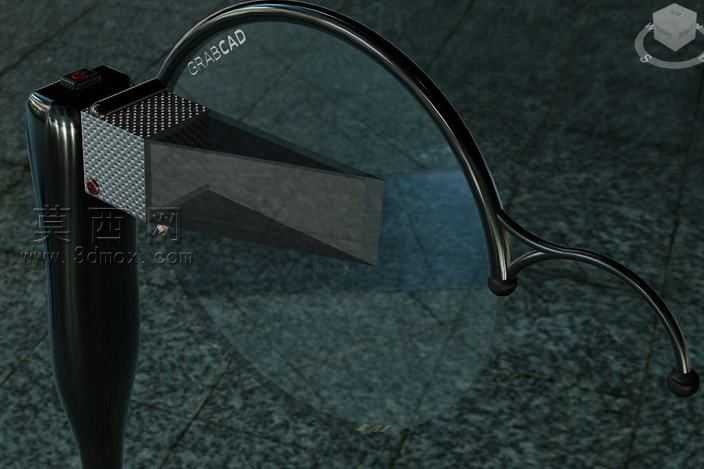

这次做这个夹鼻造型的智能眼镜模型，最开始是想把复古配饰的质感和现代辅助功能捏到一起，毕竟老式lorgnon夹鼻镜本身就有手持+夹戴两种使用形态，刚好能藏下电子元件的空间，不用做那种突兀的粗镜腿。建模的时候最先卡的是镜圈的曲面，老式夹鼻镜的金属圈不是正圆，靠近鼻梁的位置有个细微的收腰弧度，要贴合鼻侧的轮廓，扫掠的时候特意调了三次截面线，让圈身从镜梁位置到外沿有0.3mm的粗细渐变，既保留金属细圈的轻薄感，又能在圈内侧留出0.8mm的槽位卡投影镜片，不会因为壁厚太薄在打印的时候出现翘边。镜柄的部分是最花心思的，复古款的长柄本来是手持用的，刚好把充电电池、主控模块都塞进去，做内腔的时候特意把电池仓的位置往柄尾挪了两毫米，平衡夹鼻佩戴的时候的前端重量，不会戴久了压鼻梁。柄身的曲面做了仿木纹的肌理起伏，不是光滑的圆柱，握的时候手指刚好能卡到肌理的凹陷处，手持举到眼前的时候不会打滑。投影模块的位置藏在右侧镜圈的下方，做了个15度的向下倾角，刚好把文字投影到镜片下半区，不会挡住正常视线，建模的时候反复调了投影口的位置，避免和镜梁的转轴结构干涉，转轴用的是微型阻尼铰链的结构，配合公差留了0.1mm，转动的时候有段落感，不用额外加卡扣就能固定翻开的角度。语音模块的拾音孔开在镜梁靠近耳侧的位置，孔位做了内凹的导音斜面，不用把麦克风露在外面破坏复古外观，助听模块的出声孔藏在镜腿末端的硅胶套位置，硅胶套做了薄边的贴合曲面，戴的时候刚好贴在耳后，不会有异物感。材质调试的时候，金属镜圈用了做旧黄铜的材质，粗糙度调到0.2，边缘加了轻微的磨损高光，模拟老物件的使用痕迹，镜柄的木纹材质调了深浅交错的棕色调，和黄铜圈的暖色调匹配，投影镜片用了半透的浅灰镀膜，透光率调到70%，既能看清投影的文字，又不会完全透过去显得镜片发空。整个模型做结构取舍的时候砍掉了多余的物理按键，所有操作都靠语音唤醒，外观看上去和普通的复古夹鼻镜几乎没区别，只有凑近看才能发现隐藏的拾音孔和投影口，既满足了视障、听障人群的辅助沟通需求，平时戴出门也不会像普通智能眼镜那样有太强的科技感显得突兀，算下来所有零件拆分之后都适合用注塑加小部分3D打印做原型，单件生产成本能压到很低，适合小批量做适配不同脸型的定制款。
