可拆卸式浮动码头停靠平台结构设计

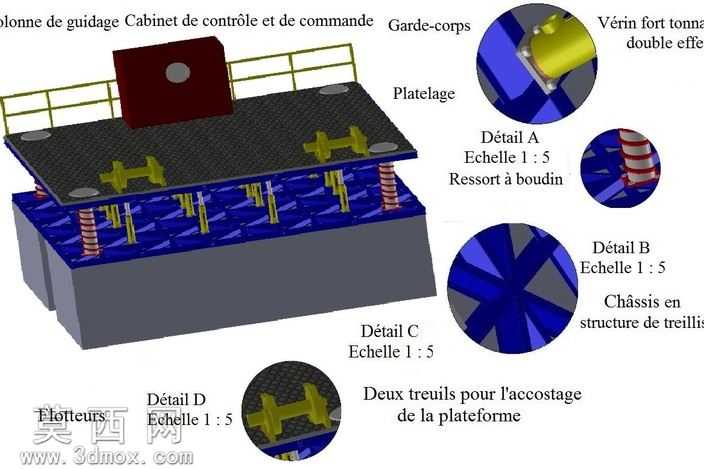

做这套浮动停靠平台的建模时，我最先卡的点是浮体和上层平台的连接逻辑，一开始想直接做刚性焊接，后来考虑到实际水域的浪涌冲击，硬连接很容易在交变载荷下出现焊缝疲劳，干脆改成了带弹簧缓冲的立柱导向结构，每根导向柱都套了螺旋弹簧，既能限制平台的横向位移，又能顺着浮体的升沉做上下滑动，不会把浪的冲击力直接传到上层甲板。平台面板一开始想做整板，后来考虑到运输和现场拼装的便利性，拆成了四块带定位止口的拼接板，每块板边缘都做了嵌入式的连接卡槽，现场不用大型吊装设备就能拼合，拼接缝的位置特意加了橡胶密封条的安装槽，避免甲板上的积水顺着缝隙漏到下层浮舱里。护栏部分没做复杂的曲面造型，就是用等径圆管搭的标准护栏，建模的时候直接用结构构件命令生成，连焊接坡口的位置都留好了，加工的时候直接切管焊接就行，不用二次改尺寸。最费心思的是系泊用的双绞车结构，一开始把绞车放在平台边缘，后来模拟受力的时候发现边缘位置的甲板受力太集中，容易把面板扯变形，就把绞车底座往平台中心挪了三百毫米，底座下面直接加了十字交叉的桁架加强筋，筋板的厚度算过，刚好能承受两吨的系泊拉力，不会出现应力集中的问题。浮体部分没做花哨的流线型，就是规则的箱型浮舱，内部加了井字形的分隔板，就算单个舱室漏水也不会让整个平台沉掉，建模的时候特意把每个舱室的检修口位置留出来，后期维护不用拆整个甲板。做细节放大图的时候，特意把弹簧缓冲组件、桁架底盘、绞车结构、甲板系缆件这几个核心部分单独拆出来做了局部剖视，比例调到1:5，每个零件的配合间隙都标清楚，比如导向柱和轴套的间隙留了0.2毫米，既能保证滑动顺畅，又不会晃得太厉害。材质调试的时候，甲板用了防滑纹理的深灰色金属漆，浮体用了耐海水腐蚀的深灰色涂层，护栏刷成醒目的安全黄，绞车和液压缸用了亮黄色的工程漆面，弹簧做了烤蓝的金属质感，渲染的时候特意打了侧光，把桁架的镂空结构和弹簧的螺旋纹理都照清楚，能直观看到内部的支撑逻辑。这套结构最大的好处就是全螺栓连接，没有现场焊接的工序，所有零件都能拆分运输，到岸边直接组装就能用，缓冲结构能适应半米以内的水位差，不管是小型游艇停靠还是临时作业平台用都能适配，不会因为水位涨落就没法用。
