直齿圆柱齿轮啮合传动装配结构设计

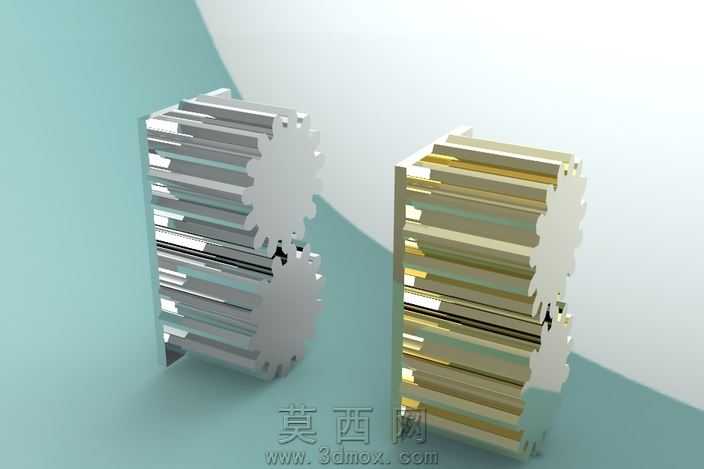

做这套直齿圆柱齿轮装配的时候，我特意从装配逻辑视角切入，没走那种先画单个齿形再拼合的老路子，毕竟很多新手做齿轮装配最容易踩的坑就是齿形干涉，转起来卡涩甚至直接报错。一开始画单个齿轮的时候，我特意把齿顶高、齿根高的公差留了0.02mm的配合间隙，没完全卡死理论模数的数值，毕竟实际加工里齿轮啮合本来就需要侧隙，要是建模的时候完全按零间隙做，后面装配约束一加上，仿真转动的时候直接就会报几何冲突。齿形部分我没直接用软件自带的齿轮插件一键生成，插件生成的齿根过渡圆角太生硬，应力集中的位置完全没做优化，我特意把齿根处的过渡圆弧调大了0.1mm，既不影响正常啮合，还能让模型更贴近实际工业齿轮的加工形态，不会像教学演示模型那样单薄。装配的时候我没直接用同轴加重合的简单约束，而是特意加了齿面的接触配合，先把两个齿轮的分度圆设为相切约束，再微调其中一个齿轮的周向角度，让相邻轮齿刚好卡进对应齿槽，保证啮合的时候接触位置刚好落在分度圆附近，不会出现顶齿的情况。材质调试的时候我给两个齿轮分别做了不同的金属质感，一个是亮面镀铬的冷银色，一个是偏暖的浅金色金属，不是为了花哨，是为了在转动仿真的时候能清晰看到两个齿轮的传动比，不会因为同色看不清齿的相对运动，光影我特意打了侧方的柔光，把齿面的棱线和齿根的过渡细节都打出来，不会因为光线太平让齿轮看起来像个实心圆柱。做装配仿真的时候我特意试了不同的传动转速，从低速到高速都跑了一遍，把一开始出现的轻微齿面穿模问题调整了配合间隙解决，现在这套装配转起来完全顺滑，没有卡顿也没有多余的干涉。其实做这种基础传动件的装配，最考验的不是单个零件的建模精度，而是对实际机械配合逻辑的理解，要是只盯着单个齿的尺寸抠得丝毫不差，忽略了实际装配需要的间隙和啮合位置，做出来的模型看着规整，实际一跑仿真就露怯，这套模型不管是用来做传动教学演示，还是作为更大传动系统的子装配调用，都能直接适配，不用再反复调整配合参数，实用性比那种一键生成的演示模型强很多。
