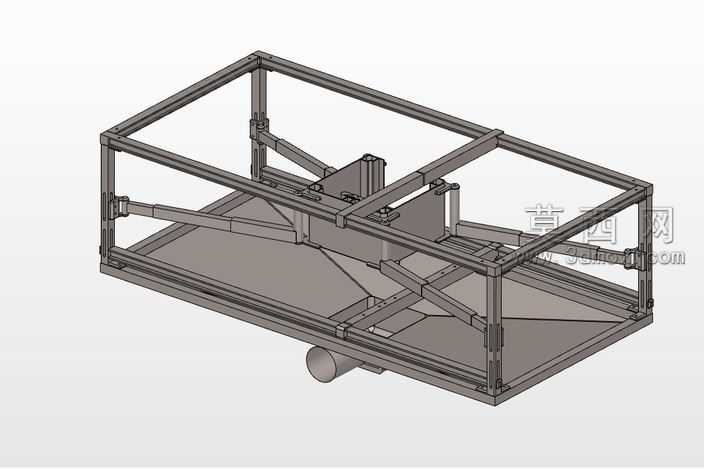

铝型材框架式工业承载支撑结构设计

做这个框架结构的时候，最先敲定的是外框的型材选型，一开始想选更厚的4080重型铝型材，后来算完静载荷，发现常规4040欧标型材搭配斜撑补强完全能满足承载需求，还能把整体自重压下来，毕竟这类架体很多时候要配合生产线移动，太重的话脚轮负载和推移手感都会受影响。斜撑的位置没按常规的四角对称布置，而是顺着内部安装组件的受力方向走，中间那组安装位是用来固定核心作业部件的，运行时会有持续的小幅振动，斜撑直接连到外框主型材的槽位上，能把振动力直接分散到整个框架，不会在局部形成应力集中点。底部的承托板一开始想做整板折弯件，后来考虑到后期要接底部的外接管件，就把板件拆成了几块拼接的形式，拼接缝刚好对准管件的安装位，后期穿管、维护的时候不用拆整块板，伸手就能拧到管接的紧固件。框架上的所有连接角件都没选隐藏式的，全用的外置压铸角码，不是为了省成本，是这类工业架体后期经常要调整内部安装位，外置角码拆改的时候不用拆整根型材，松两个螺丝就能调整横梁位置，比隐藏连接的适配性强太多。中间的安装座做了可调式的长槽孔，没打固定死的圆孔，毕竟不同批次的配套部件安装尺寸难免有公差，长槽孔能留出30mm的调节余量，装配的时候不用反复扩孔返工。底部伸出的圆管接口特意做了翻边处理，建模的时候特意把翻边的圆角做了R3的过渡，没做尖锐的直边，后期接软管的时候不会割坏胶管内壁，也能让管箍卡得更严实。渲染调试材质的时候，铝型材没给太高的反光度，特意加了一点点细微的拉丝纹理，太亮的金属质感会显得像展示模型，不符合工业工装的糙感实用属性，底部承托板给了哑光深灰的喷塑质感，和铝型材的浅银灰形成层次，不会整个模型看起来灰成一团没细节。装配的时候特意留了型材端部的端盖安装位，没让型材切面直接露在外面，虽然是小细节，但实际生产中端盖能挡住型材槽里进灰进切削屑，后期清理的时候省很多事。整个架体没有做多余的装饰性结构，所有的横梁、斜撑位置全是顺着受力路径走的，没有为了好看加没用的杆件，毕竟这类工装架体第一要求是稳、好用、好改，花里胡哨的结构只会增加加工成本和后期维护的麻烦。
