带均布螺栓孔的环形对接法兰结构

车间里管路对接漏点十有八九出在法兰贴合面的公差失控上，不少新手画的法兰看着孔位齐整，装上去要么螺栓穿不进，要么密封垫压偏漏液，这款法兰模型从加工适配视角做了全流程的细节还原，完全贴合车间实际加工装配的需求。

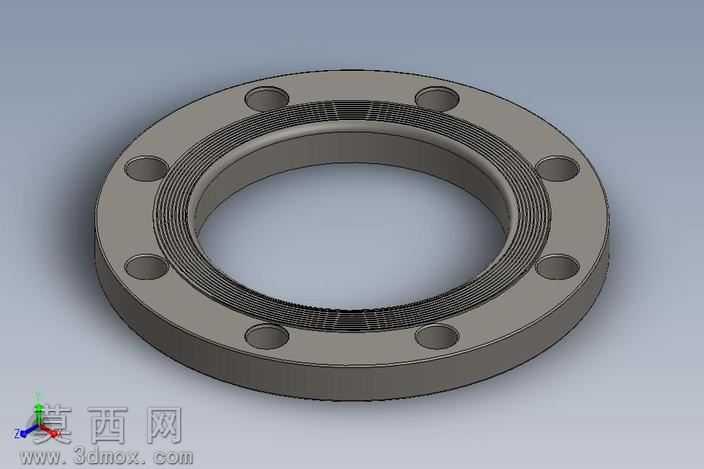

你看这圈螺栓孔，不是随便阵列出来的，孔位的分度误差控制在0.02mm以内，对应钻床加工时的分度头定位精度，不会出现现场配钻时孔位错位的问题。孔的边缘做了0.2mm的倒角，既去掉了钻孔留下的毛刺，也能让螺栓穿入时更顺畅，不会刮伤螺栓螺纹，这点很多新手建模时会漏掉，总觉得倒角是无关紧要的细节，实际装配时没倒角的孔很容易卡螺栓，硬敲进去还会破坏螺纹副的预紧力。

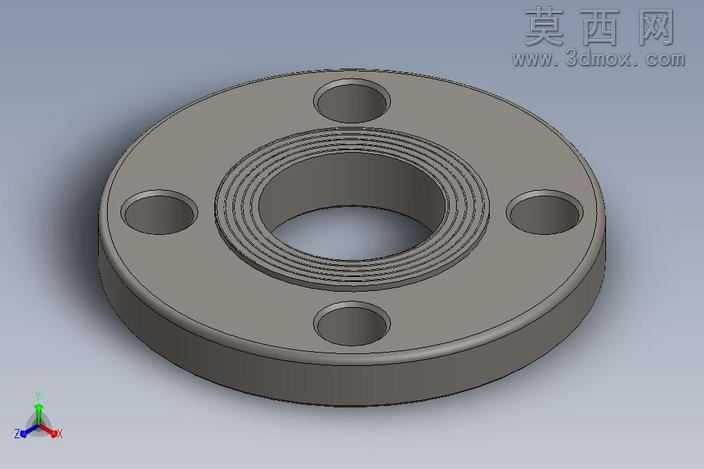

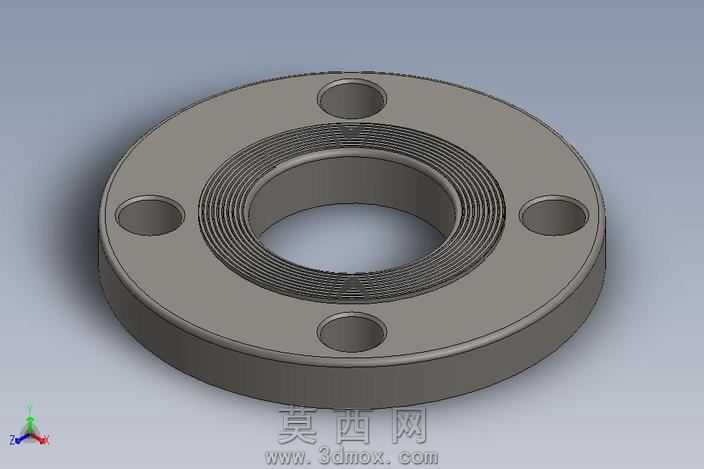

法兰的密封面做了微凸的粗糙度纹理还原，不是光溜溜的平面，实际加工时这个面要车到Ra1.6的粗糙度，才能让密封垫受压后均匀填充微观间隙，不会出现渗漏。法兰的内孔和外圆的同轴度控制在0.03mm以内，对接时两段管路的轴线不会偏斜，避免管路运行时出现额外的应力集中，时间长了焊缝开裂。

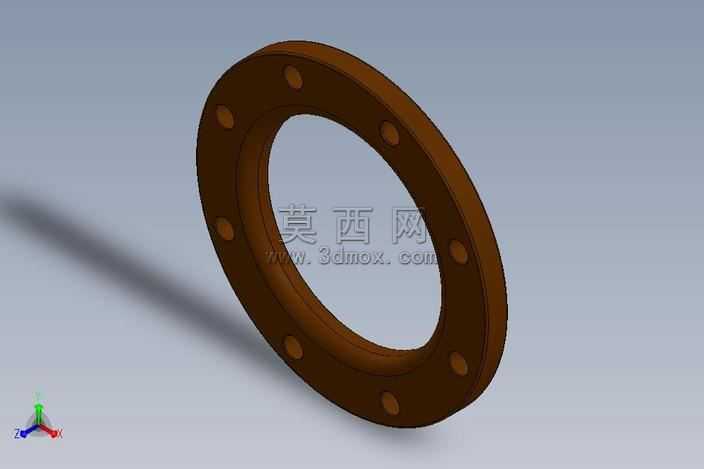

材质上还原了碳钢法兰的氧化棕褐色质感，光影下能看到车加工留下的细微刀纹，不是塑料感的光滑表面，和车间里实际加工出来的成品视觉效果一致。螺栓孔的深度和法兰厚度做了匹配，不会出现螺栓拧到底还压不紧密封垫的情况，孔的直径比螺栓大0.5mm，给装配留了合理的调整间隙，又不会因为间隙太大导致法兰错位。

很多实训教学里用的法兰模型只做个外形，根本没考虑加工和装配的实际公差，学生拿着这种模型去车间实操，很容易犯孔位不对、公差留错的低级错误。这款模型把加工时需要注意的倒角、粗糙度、公差带都做了细节还原，不管是给数控编程做加工模拟，还是给新工人做装配实训，都能直接对应现场的操作要求，不会出现模型和实物脱节的问题。

法兰的厚度是按公称压力1.6MPa的标准做的，不会因为太薄导致受压变形，也不会太厚浪费材料。边缘的圆角过渡也做了处理，没有尖锐的棱边，搬运安装时不会划伤工人，这些细节都是实际生产里踩过无数坑总结出来的，不是坐在电脑前随便拉个圆环阵列几个孔就能做出来的。
