户外太阳能草坪灯外观结构三维设计

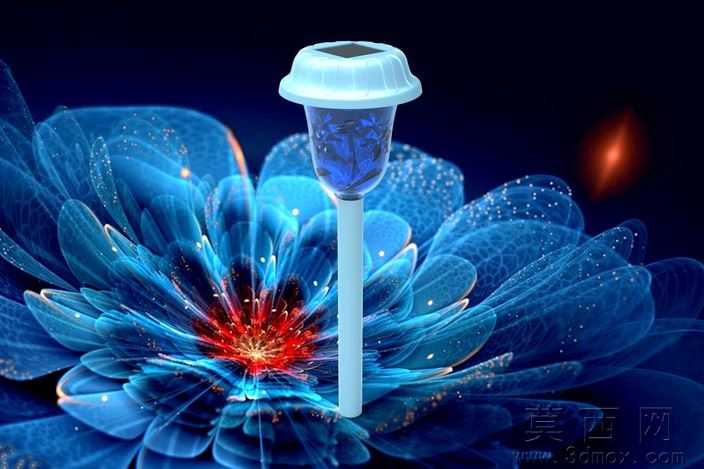

户外草坪灯常年埋在绿化带里，日晒雨淋加上园林灌溉的水汽侵蚀，很多市售产品用不到半年就出现灯头进水、灯杆弯折的问题，做这个模型的时候特意从加工适配的角度把这些现场踩过的坑都揉进了结构细节里。灯头顶部的太阳能板安装位做了微弧下沉设计，不是平贴在顶面的，边缘留了0.8mm的溢胶槽，打胶装配的时候多余的密封胶会顺着槽流走，不会溢到太阳能板受光面影响发电效率，同时这个弧面能让雨水快速顺着边缘滑落，不会在板面积水形成水垢遮挡光线。灯头的外罩用的是半透明磨砂PC材质的建模表现，内壁做了细微的菱格漫反射纹理，不是光滑直筒，这样LED灯珠的光线打出来不会有明显的光斑，晚上亮灯的时候光线是柔和散开的，不会晃到路过行人的眼睛，也能覆盖更大的草坪照明范围。灯杆和灯头的连接位做了1.2mm的插接止口，不是简单的平面对接，装配的时候插进去就能自动对齐同轴度，不用反复调整位置，止口位置还预留了密封圈的安装槽，配合外侧的防水胶圈，能挡住浇花的高压水枪直冲，哪怕梅雨季连续阴雨，水汽也渗不进灯头内部烧坏电路。灯杆底部做了锥形插地端，比等直径的直杆更容易插进松软的种植土，插地端表面做了细微的倒刺结构建模，插进去之后不会因为大风或者小动物碰撞就歪倒，不用额外打膨胀螺丝固定，安装的时候徒手就能操作，省了不少现场施工的功夫。内部的电池仓位置特意做了隔断，和LED灯板的发热区留了3mm的空气隔热层，夏天太阳暴晒的时候灯头内部温度能到六十多度，这个空隙能避免电池长期处于高温环境，延长充放电的循环寿命。渲染的时候特意调了半透明外罩的透光率，把内部蓝色装饰件的通透感表现出来，白天放在草坪上像个装饰摆件，不会像老式铁壳草坪灯那样突兀，和周围的绿植花卉能自然融在一起。这个模型不管是做灯具结构设计的新人练手，还是小批量开模前做结构验证都能用，所有的壁厚、止口、安装位尺寸都是按实际量产的公差要求做的，导进工程图里直接就能标注尺寸出加工图，不用再反复调整结构间隙。
