中置发动机赛车独立后悬架结构设计

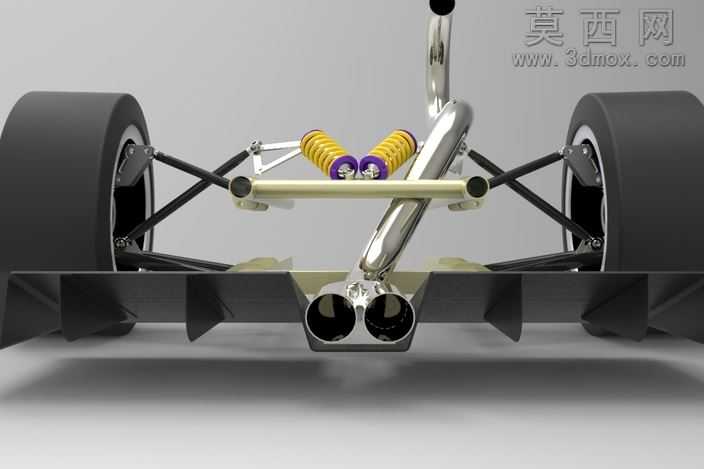

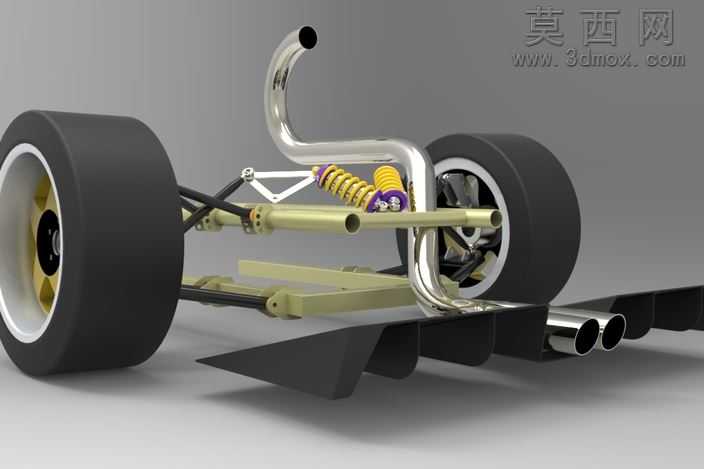

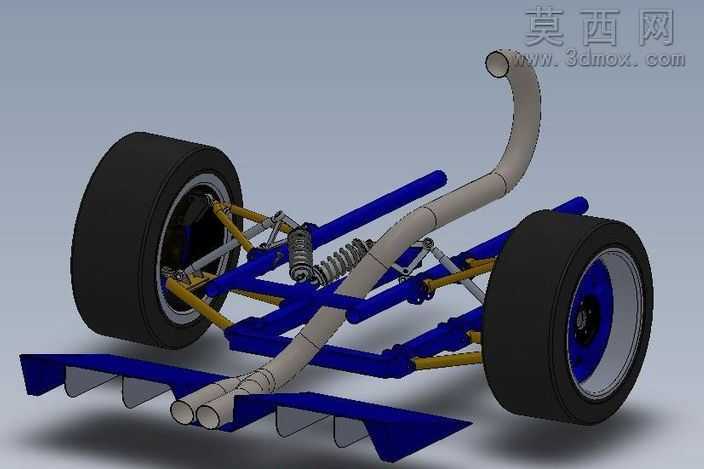

本作品为适配中置发动机布局赛车的独立后悬架三维设计，建模阶段严格遵循赛车底盘动力学设计逻辑，以双横臂独立悬架结构为核心基础，完整还原了后轮定位参数匹配、悬架行程约束、部件安装位预留的全流程设计。建模过程中对各部件进行了参数化约束：上下控制臂采用不等长设计，通过三维软件的运动仿真模块反复验证轮跳过程中的外倾角、前束角变化曲线，确保轮胎在全行程内都能保持最大接地面积，兼顾弯道抓地力与直线行驶稳定性；减震器与螺旋弹簧采用倾斜布置方案，精准匹配杠杆比参数，在有限的底盘空间内实现了理想的阻尼与弹簧刚度匹配，同时预留了减震器安装位的调节余量，可根据不同赛道特性调整悬架软硬与车身高度。模型中同步集成了中置发动机对应的侧出排气系统，排气管道的走向完全避让悬架运动行程，通过曲面建模完成排气管路的顺滑过渡，既保证排气气流的顺畅性，也避免悬架跳动过程中与排气部件发生运动干涉；底部扩散器结构与后悬架下控制臂的安装位做了一体化适配，通过空气动力学曲面设计梳理车底气流，提升高速行驶下的下压力表现。渲染阶段针对不同部件赋予了对应材质：轮胎采用带有胎面纹理细节的橡胶材质，还原真实轮胎的哑光质感与侧壁标识细节；轮毂采用亮面金属烤漆材质，呈现出赛车轮毂的光泽质感；控制臂分别赋予蓝色金属结构漆与金色阳极氧化材质，区分结构件与调节杆件的功能属性；排气管道采用拉丝金属材质，还原金属管路的焊接细节与表面质感；弹簧与减震器部件分别赋予弹簧钢哑光金属与阻尼筒亮黑烤漆材质，清晰区分不同功能部件。整个模型的装配逻辑完全遵循实车装配流程，所有连接点、铰接位都预留了标准紧固件的安装空间，各运动部件之间保留了合理的装配间隙，既可以用于悬架运动学仿真分析，也可作为赛车底盘设计、改装学习的参考案例，完整呈现了中置后驱赛车后悬架从结构布局、参数匹配到细节设计的全流程思路。
