乘用车改装款七辐铸造轮毂三维结构设计

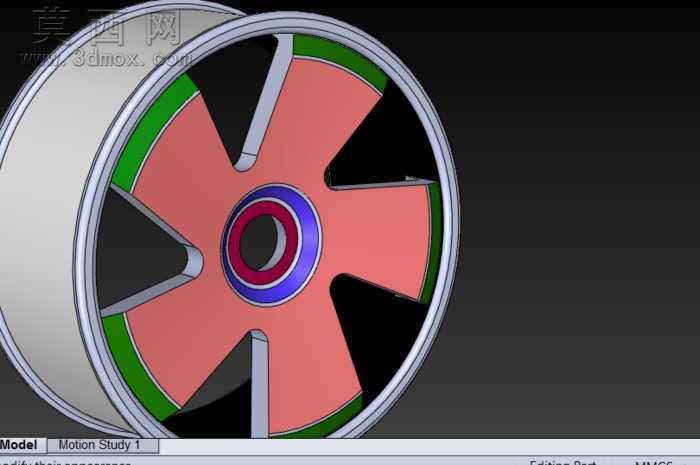

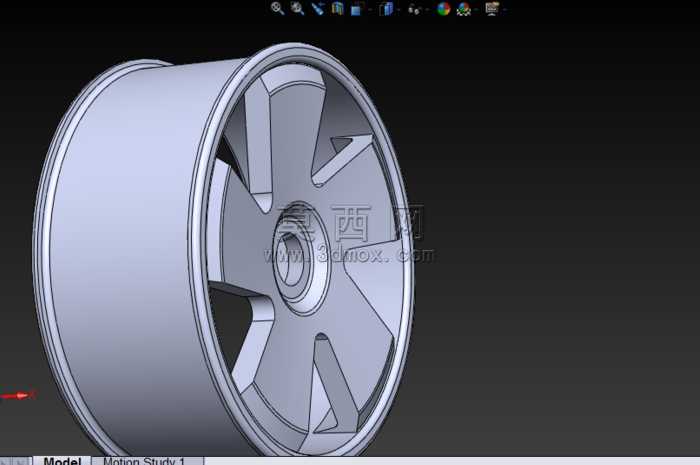

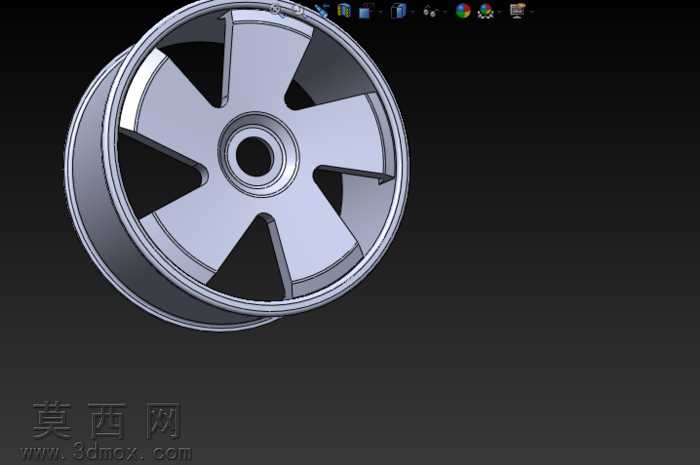

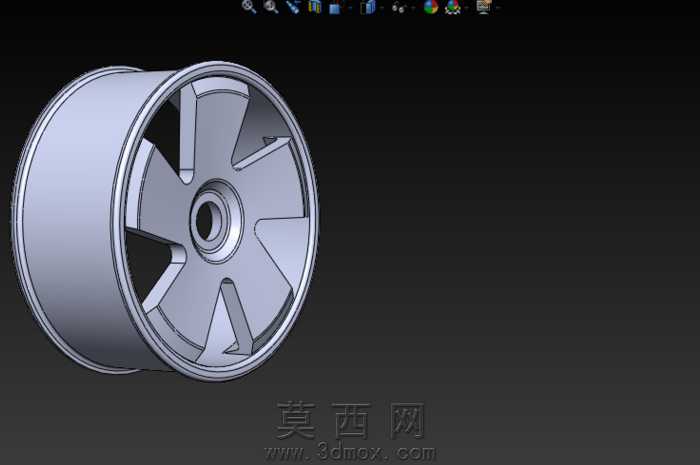

铝合金低压铸造轮毂的量产环节最容易踩的坑，就是轮辐与轮辋过渡区的壁厚差过大导致冷却收缩不均，成型后出现内部缩松，做动平衡时怎么配铅块都压不住高速抖动。这款七辐改装轮毂的建模全程围绕铸造工艺的冷却均匀性做结构适配，没有为了视觉效果硬做夸张的深凹造型。轮辋的胎圈座位置严格保留了标准的15度锥面斜度，和轮胎装配时的密封压合面没有做多余的倒角修饰，避免实际装胎后出现慢漏气的隐患。轮辐的背面特意做了渐变式的减薄处理，不是等厚的直板结构，靠近中心安装盘的位置壁厚保持在18mm，往轮辋衔接处逐步收窄到10mm，既保证了轮辐承受侧向冲击时的结构强度，也能让铸造时铝液的冷却速率从中心到外圈保持相对一致，减少热节产生的概率。中心安装孔的定位止口做了0.05mm的公差预留，和轴头配合时不会出现松旷，五个螺栓孔的位置度严格按照乘用车轮毂的通用标准排布，孔边的沉台深度刚好覆盖螺栓头的厚度，不会出现螺栓装不到位的假紧问题。轮辐表面的造型没有做尖锐的棱角，所有转角都留了R3以上的圆角，一方面是铸造时铝液填充更顺畅不会出现冷隔缺料，另一方面后期做抛光或者喷涂表面处理时，不会因为锐角位置漆膜过薄提前出现腐蚀掉漆。做曲面拆分的时候特意把轮辋的滚型面和轮辐的安装面做了独立的实体分割，后续如果要做有限元仿真分析，可以直接给不同区域赋予对应的铸造铝合金材料属性，不用再重新拆分几何。气门嘴的安装孔位置选在了两根轮辐的中间空档处，不会被轮辐遮挡，后期充气或者加装胎压监测传感器时操作空间足够，不会出现工具伸不进去的尴尬。这款模型的所有结构尺寸都参考了量产改装轮毂的实际参数，没有做脱离生产实际的夸张设计，不管是做数控加工实训的编程参考，还是做改装方案的效果验证，都能直接对应实际生产的工艺要求，不会出现模型看着好看实际做不出来的问题。
