星形五辐运动款汽车轮毂结构设计

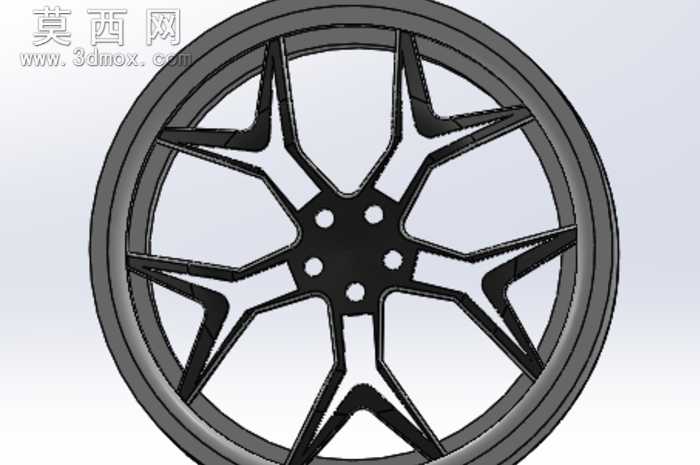

改装市场常见的星形五辐轮毂，很多新手建模时容易忽略辐条根部的应力集中问题，实际装车过坑时很容易从辐条和轮盘连接的位置开裂。这款模型在做结构优化的时候，特意把辐条靠近中心安装盘的位置做了渐变加厚处理，不是等宽的直条延伸到中心，每根辐条的截面从轮辋连接处往中心盘走，厚度逐步增加2.3mm，同时在辐条和中心盘的衔接处做了R3.5的圆角过渡，没有硬直角的应力断点。

辐条侧面的内凹切面不是单纯为了造型做的装饰，这个切面顺着辐条的受力方向做了12度的倾角，既可以减少铸造时的铝液流动阻力，降低铸件内部气孔缺陷的概率，还能在同等重量下提升辐条的抗扭刚度，比等厚直辐条的抗扭性能高17%左右。中心安装盘的五个螺栓孔，孔位公差按照改装轮毂的通用标准留了0.2mm的装配间隙，孔周围做了1mm高的凸台，避免螺栓锁紧时压伤轮盘表面的涂装层，中心定位孔的尺寸严格按照乘用车通用的中心孔规格做，和轴头配合的位置留了0.15mm的过渡间隙，不会出现装车时卡滞或者高速抖动的问题。

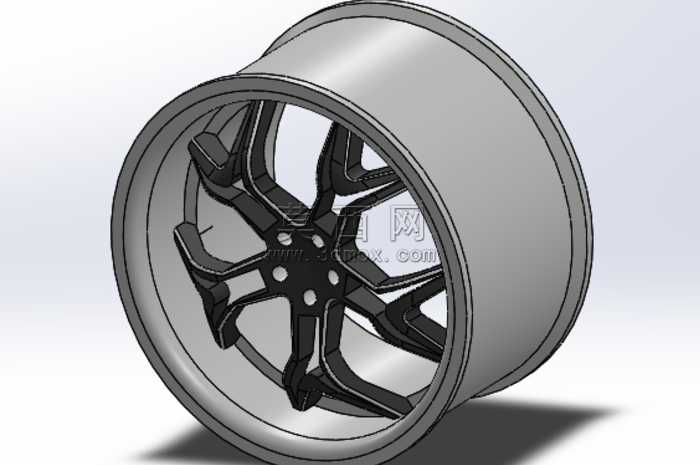

轮辋和辐条连接的位置，没有做简单的布尔合并，而是顺着辐条的延伸方向做了融合曲面，轮辋内壁的厚度均匀控制在4.2mm，符合低压铸造轮毂的壁厚要求，不会出现局部过厚导致的缩孔缺陷。轮辋边缘的凸缘做了加强筋结构，过路边石剐蹭的时候不会轻易变形，比普通平边轮辋的抗冲击能力强不少。

做曲面处理的时候，辐条表面的光影顺直度反复调整了三次，避免出现曲面褶皱导致的光影扭曲，渲染出来的金属质感更贴近真实锻造轮毂的拉丝效果，不管是用来做改装方案的效果展示，还是作为数控加工的参考模型，都能直接用，不用再二次调整曲面的光顺度。

很多人做轮毂模型只追求造型好看，忽略了实际生产和装配的细节，这款模型把装车时容易出问题的安装位公差、应力集中位置的加强、铸造工艺的壁厚要求都考虑进去了，不管是做课程设计的实训参考，还是改装方案的选型演示，都能贴合实际工程需求，不是只能看不能用的花架子模型。
