欧姆龙槽型光电传感器三维结构模型

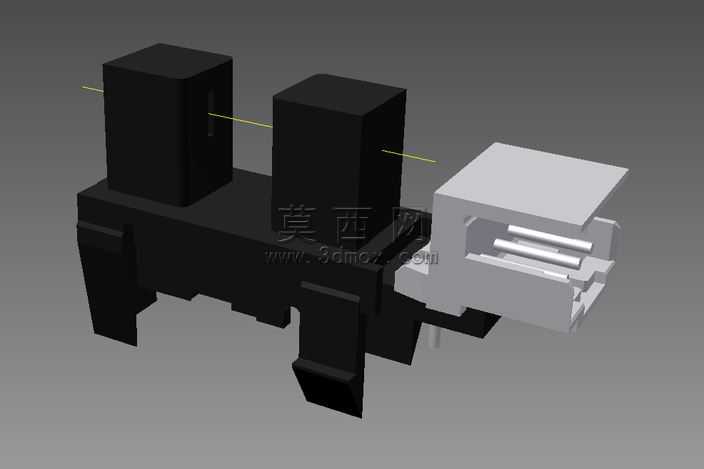

做自动化设备的工程师都懂，槽型光电选不对安装位，现场跑起来挡光片蹭到传感器内壁，轻则误触发丢信号，重则直接把塑料外壳磨碎，整台机的节拍全乱。这款EE-SX3239-P2的模型还原度拉满，完全是照着实物安装尺寸做的，槽口的1-6mm挡光适配间隙做的分毫不差，连插针的伸出长度、接插件的倒扣卡位都没省。

从装配逻辑视角捋这个模型的细节，你能看到外壳上那两个安装插脚的拔模斜度都做出来了，不是直上直下的方块——实际生产里这种插装式传感器要插在PCB板或者薄金属安装板上，直壁插脚压进去容易裂，带0.5度左右的拔模斜度，插装的时候顺着力道就能卡进去，还不会因为公差累积晃荡。模型里特意把插脚根部的加强筋做了出来，很多新手建模容易漏这个细节，实际现场设备震动大，没这圈筋，插脚用俩月就从根部震断，拆换传感器要停线半小时，亏的工时够买一整盒传感器。

接插件部分的细节也够细，白色塑壳里的三根插针位置完全对应实物引脚定义，连塑壳上防反插的凸棱都做了出来，不会出现建模完接插件插反的低级错误。槽体部分的两个黑色光臂，内壁的光通路位置留的余量刚好，不会因为建模时壁厚做厚了挡住发射接收端的光路，也不会做太薄显得结构软塌。

拿这个模型做设备布局仿真的时候，直接把安装孔位对准PCB上的预留孔，就能模拟挡光片穿过槽口的全程运动，提前排查挡光片的摆动幅度会不会蹭到槽壁，不用等实物打样回来才发现干涉。之前有徒弟自己瞎画这个传感器，把槽宽做窄了0.8mm，实物装上去挡光片直接卡死机，整组料都废了，用这个现成的模型就不会踩这种坑。

材质表现上也贴合实物，黑色外壳是哑光阻燃PBT的质感，接插件部分是浅灰色的耐温PA，插针做了镀锡的金属质感，渲染出来的效果和实物摆在一起几乎能以假乱真，做方案汇报的时候放进去，客户一眼就能看懂检测位的布局，不用费劲解释传感器长啥样。

很多人觉得小传感器建模随便画画就行，真到装配的时候才知道差0.1mm都装不上，这个模型把所有容易出公差的位置都按实物的中位公差做了，不管是做运动仿真、出安装示意图，还是给学生讲光电传感器的结构原理，都能直接用，不用再反复核对尺寸改模型。
