磁性浮子传感部件三维结构设计

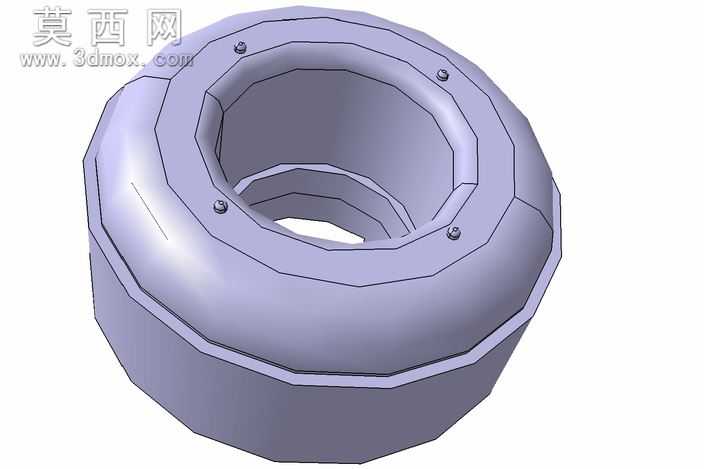

做这个磁性浮子结构的时候，我是从加工适配的角度切入建模的，一开始画草图就没想着做全曲面的圆润外壳，毕竟这类浮子大多是注塑成型，太复杂的曲面不仅开模成本高，后期做壁厚均匀性控制也容易出问题。最开始定外形的时候，我先把内部的中空腔体尺寸卡准，毕竟浮子的核心是要靠密闭空腔提供浮力，内部的环形台阶是特意留的，用来嵌装磁性感应模块，台阶的高度差我反复调了三次，要是留太浅，磁块在浮子随液位升降的时候容易晃，感应信号就会飘，留太深的话又会挤占空腔体积，直接影响浮子的浮力上限，最后把台阶高度定在3.2毫米，刚好能卡住标准尺寸的环形磁钢，不用额外打胶固定，装配的时候直接压进去就行，省了一道固定工序。

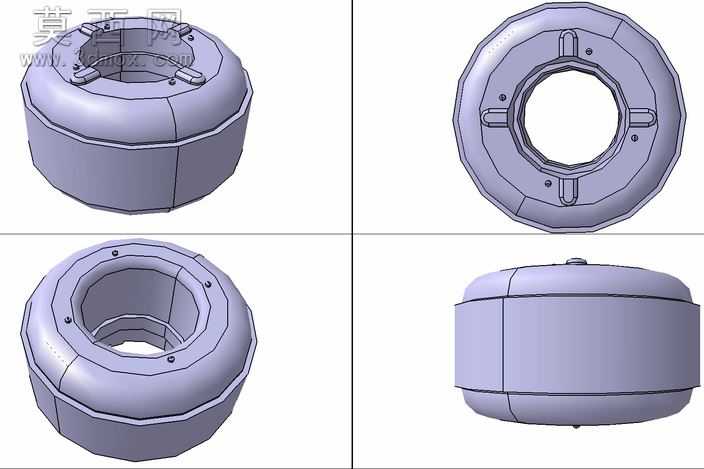

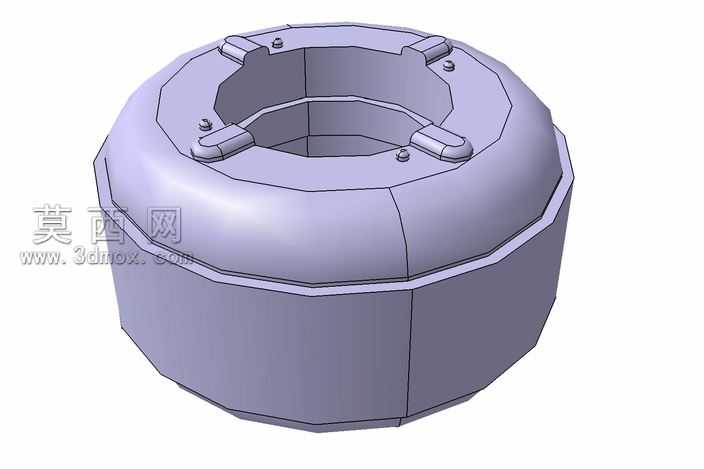

外壳的外轮廓我没做整圆，而是切了八个小平面做成近似八边形的柱体，这可不是随便改的，这类浮子是装在液位导管里上下滑动的，整圆结构如果注塑的时候有一点点变形，就容易在导管里卡滞，切出八个平面之后，浮子和导管内壁的接触从整面贴合变成了线接触，滑动阻力小很多，哪怕成型后有0.1毫米以内的形变，也不会出现卡浮子的故障。顶部的四个凸耳和小凸柱是一开始就规划好的限位结构，凸柱是用来卡装顶部密封端盖的，建模的时候特意给凸柱做了1度的拔模斜度，根部加了0.5毫米的圆角，避免注塑的时候出现应力集中开裂，凸耳的位置我特意避开了内部磁钢的安装位，不会干扰磁路信号。

曲面处理上，顶部的过渡弧面我没有用曲率太夸张的G2连续，而是用了G1连续的圆弧过渡，一方面是开模的时候脱模更顺畅，不会出现粘模的问题，另一方面弧面的曲率我算过，不会在顶部形成积液死角，被测液体沾上去之后能顺着弧面流下去，不会残留液体改变浮子自重，影响液位检测精度。做壁厚的时候我全程用厚度分析工具扫了三遍，整个壳体的壁厚均匀控制在2毫米，没有出现局部壁厚突变的位置，避免注塑的时候产生缩痕或者气泡，毕竟浮子要是有细微的漏气点，进了液体就直接失效了。

材质调试的时候我给壳体选了半哑光的浅灰色PP材质，这种材料密度小耐液体腐蚀，刚好适配浮子的使用场景，渲染的时候特意把材质的粗糙度调到0.6，不会出现太夸张的反光，能清晰看到壳体上的分型线位置，方便后期和模具师傅沟通分型面的开设位置，顶部的小凸柱我特意给了一点点金属质感的高光，用来区分和壳体的结构差异，看模型的时候能一眼找到装配定位点。整个模型没有多余的装饰结构，每一处凸起和平面都是为了加工、装配、实际使用服务的，没有为了好看加没用的特征，拿到手就能直接导出工程图开模，不用再做结构精简。
