死重量式带式输送设备三维结构设计

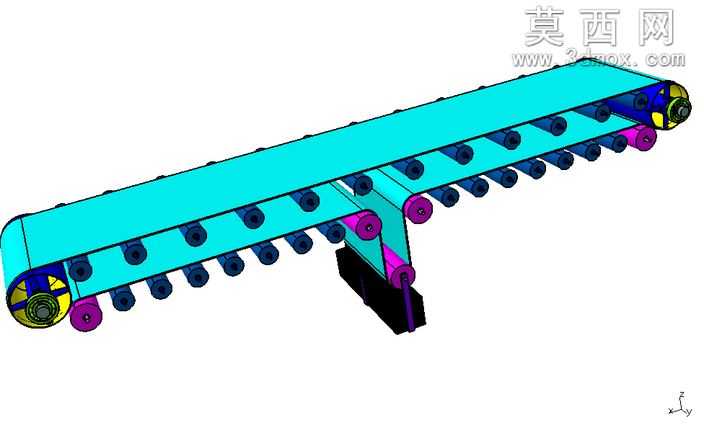

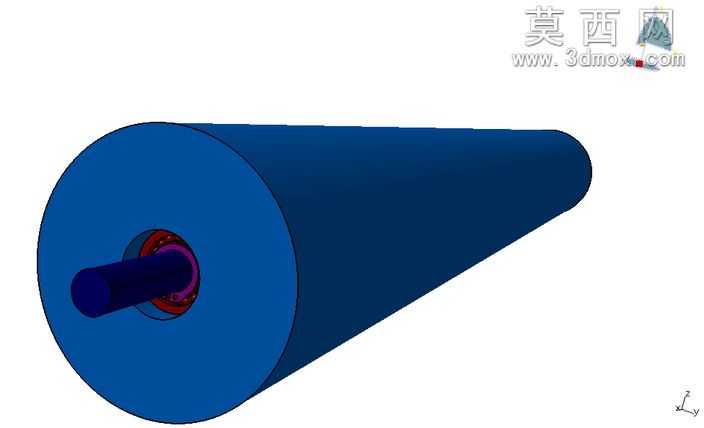

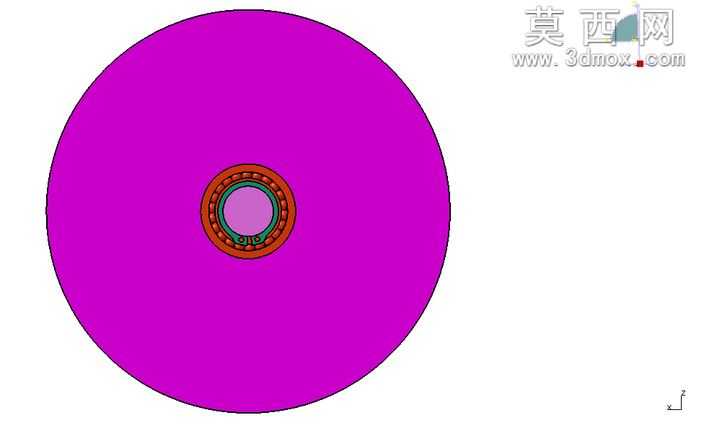

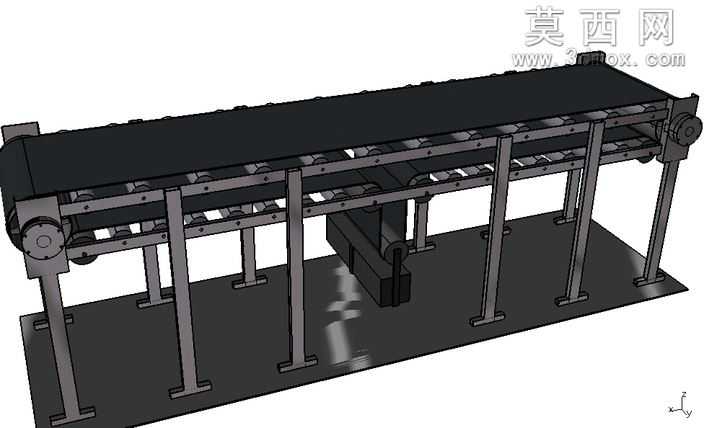

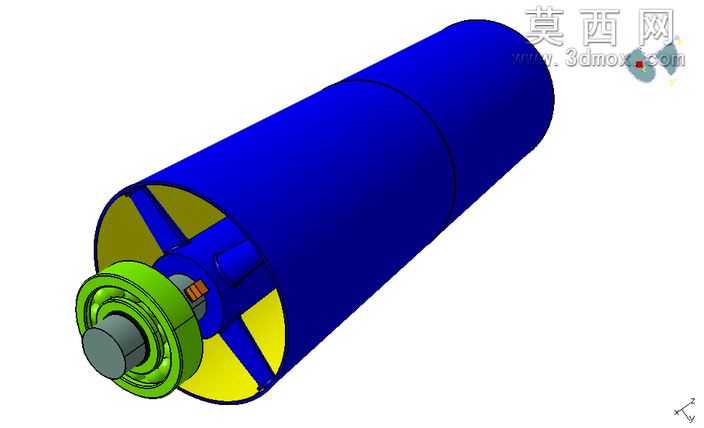

本作品为死重量式带式输送机的三维结构设计成果，依托CATIAV5R16平台完成全参数化建模与结构塑型，完整还原了设备从主体框架到功能组件的全部细节。建模过程中首先确定设备的整体布局与载荷参数，针对死重量张紧的结构特性，优先完成底部一体式安装底座的建模，底座采用加厚钢板结构设计，通过拉伸、凸台、倒角等基础特征构建底座的安装平面与地脚固定位，保证整体机架的安装稳定性。随后依次完成两侧纵向主梁、横向支撑横梁、竖向支撑立柱的建模，所有支撑构件均采用标准型钢截面参数，通过装配约束完成机架的拼接，各支撑位预留托辊组的安装轴孔，保证托辊安装的同轴度与位置精度。输送带部分采用曲面建模结合实体加厚的方式完成，还原输送带的环形闭合结构，同时建模过程中预留了输送带与驱动滚筒、改向滚筒、上下托辊组的配合间隙，避免装配干涉。驱动端组件包含驱动滚筒、轴承座、驱动连接法兰，改向端设置死重量张紧机构，张紧重锤采用配重块结构，通过垂直导向架约束张紧行程，依靠配重重力实现输送带的自动张紧，补偿输送带运行过程中的蠕变伸长，保证输送带始终保持合适的张紧力，避免打滑与跑偏问题。上下托辊组按照等间距排布完成阵列装配，槽型上托辊用于承载输送物料，平行下托辊用于承托回程段输送带，所有托辊均包含辊体、转轴、轴承位的细节结构。渲染阶段为不同构件赋予对应材质，机架结构赋予碳钢哑光金属材质，输送带赋予黑色橡胶耐磨材质，滚筒表面赋予包胶橡胶材质，配重块赋予铸铁厚重金属质感，通过材质区分清晰展现各部件的功能属性。整体设计围绕大载荷物料输送的需求展开，死重量张紧结构相比螺旋张紧具备更稳定的张紧力输出，无需频繁人工调整，适合长周期连续运行的输送场景，整体结构布局合理，各部件连接关系清晰，完整展现了带式输送机的机械传动与支撑逻辑，可作为同类输送设备设计的参考方案，也可用于相关专业的课程设计、工程实训的结构展示案例。
