参数化铝型材皮带输送设备三维设计

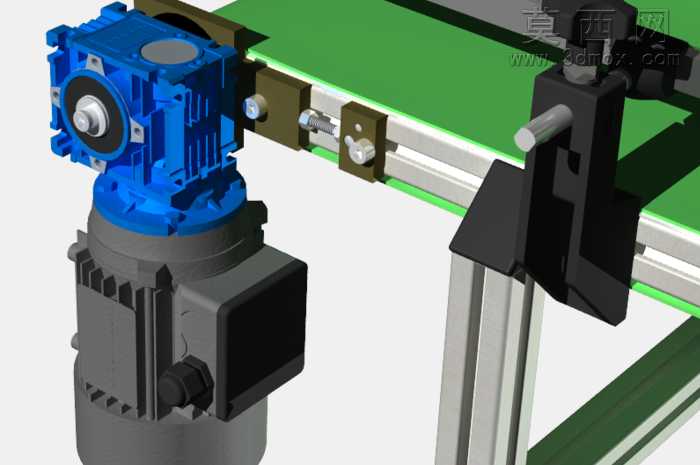

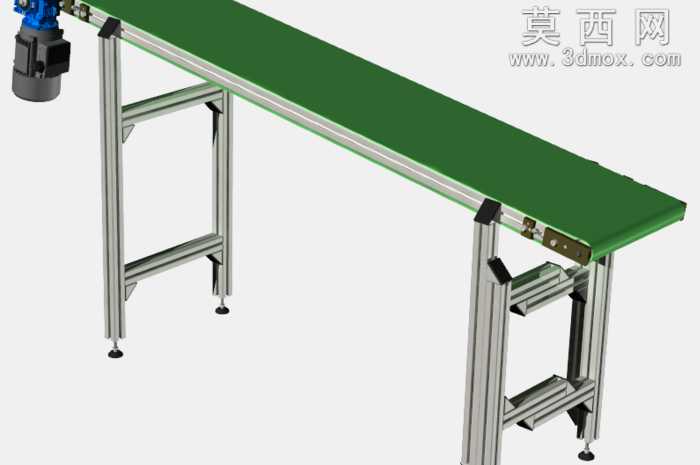

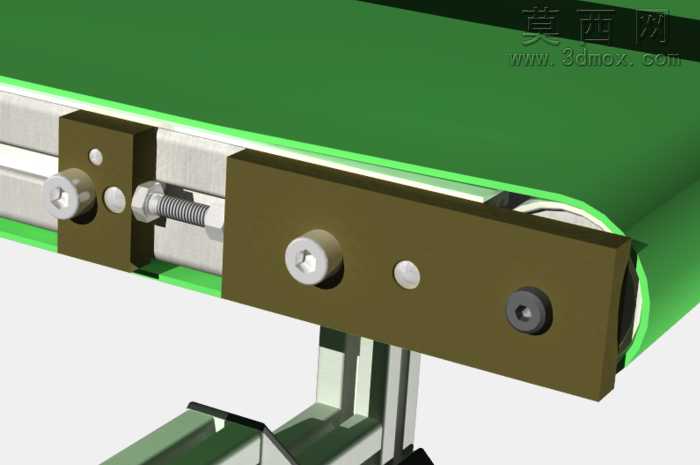

本作品为参数化设计的铝型材皮带输送机三维模型，采用TopSolid7软件完成全参数化建模搭建，整体建模逻辑围绕可变量调整的核心需求展开，将设备拆分为三大可参数驱动的组件模块，实现核心尺寸的灵活适配调整。模型渲染阶段还原了工业设备的真实材质质感：绿色PVC皮带表面设置了细微的磨砂纹理与哑光漫反射属性，模拟工业输送皮带的防滑耐磨表面特性；铝型材支架部分赋予了银灰色金属阳极氧化材质，还原工业铝型材特有的细腻金属光泽与棱边倒角细节；驱动端的电机组件区分了铸铁端盖的深灰哑光质感、接线盒的黑色工程塑料质感以及输出轴的金属加工面光泽，脚轮与可调脚杯部分分别还原了橡胶防滑垫的弹性质感与调节螺杆的金属螺纹细节。结构设计上，设备主体采用标准工业铝型材搭配配套角件搭建机架，机架一侧集成安装驱动电机与传动辊组，另一端设置从动张紧辊，皮带环绕辊组形成闭合输送面；支撑腿部分设计了可调节支撑结构，可根据使用场景调整设备高度与水平度，支撑腿底部配置可调脚杯，适配不平整的安装地面。参数化设计逻辑覆盖了设备的核心可变维度：支撑框架的长度、宽度尺寸可通过参数直接驱动调整，无需重新绘制草图即可生成不同规格的机架结构；输送速度参数可对应调整传动辊的传动比匹配，适配每分钟8米到每分钟14厘米的输送速度区间，最大可承载40公斤的输送载荷；可调支架的安装位置、张紧结构的行程也均设置为可编辑参数，方便使用者根据实际输送需求快速调整设备配置。模型中用到的铝型材与连接角件均参考工业一线品牌ELCOM的标准件规格搭建，确保模型结构与实际工业应用的零部件规格完全匹配，可直接用于方案展示、结构验证或非标设备设计的参考素材，整体模型装配关系完整，无干涉错面问题，各运动部件的装配约束符合实际设备的运动逻辑，可实现输送动作的模拟演示。
