地下采矿皮带输送机末端改向滚筒滑轮

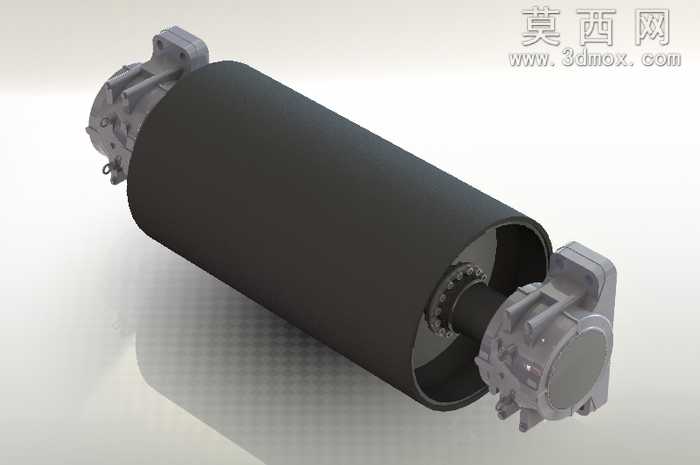

本模型为地下采矿场景配套的皮带输送机末端改向滑轮（改向滚筒）三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循矿用输送设备的载荷设计规范，对滚筒主体、两侧轴承座、端盖密封结构、轴系连接部件逐一进行特征建模，所有配合尺寸均预留矿用设备的安装公差，确保模型可直接用于后续的工程出图与结构校核。渲染阶段采用工业级写实渲染流程，滚筒外覆的橡胶耐磨层采用哑光深黑橡胶材质，调整材质的粗糙度与凹凸贴图参数还原橡胶表面的细微磨砂质感，模拟长期与皮带摩擦产生的自然纹理；两侧的铸钢轴承座采用金属铸铁材质，添加轻微的做旧质感与金属反光特性，还原矿用设备铸件的哑光金属肌理，轴承座上的安装孔、定位销、密封端盖等细节均做了倒角与圆角处理，避免模型出现尖锐棱角失真的问题。结构设计上，该滑轮作为皮带输送机的尾部末端改向部件，核心功能是实现输送皮带的180度折返导向，同时承担皮带张紧过程中的径向载荷，滚筒筒体采用厚壁卷管结构设计，内部设置辐板支撑提升筒体的抗变形能力，两侧轴承座采用剖分式安装结构，适配井下狭窄空间的拆装维护需求，轴端设置密封结构防止井下矿尘、水汽侵入轴承腔体，延长部件的井下使用寿命。设计思路围绕地下采矿的恶劣工况展开，充分考虑井下高粉尘、高湿度、重载连续运行的使用需求，在结构强度校核阶段针对满载工况下的滚筒挠度、轴承载荷、轴系扭矩做了参数化仿真验证，确保模型的结构参数符合矿用输送设备的安全标准，同时模型保留了完整的特征树与参数关联，可根据不同的输送带宽、载荷需求快速调整滚筒直径、轴径、安装尺寸等参数，适配不同规格的采矿输送系统设计需求。
